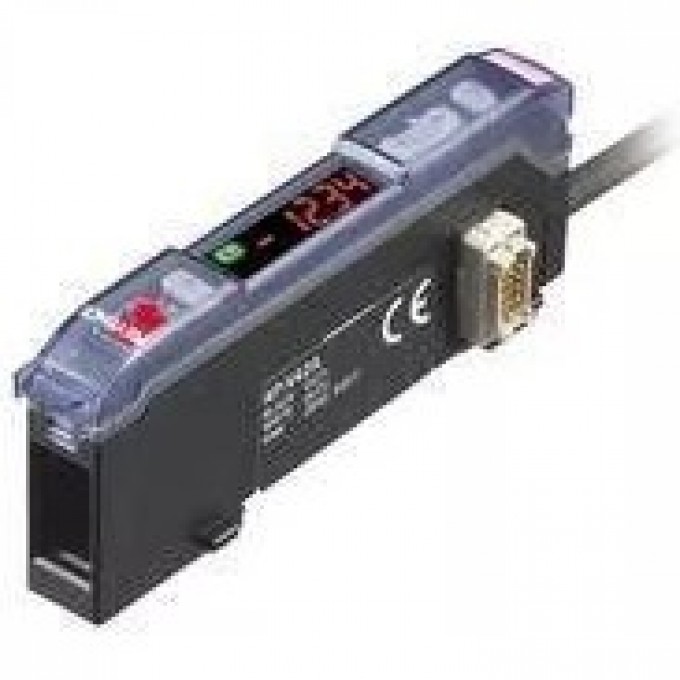

Блок усилителя датчика давления KEYENCE AP-V42WP PNP AP-V42WP-325299

Блок усилителя датчика давления Keyence AP-V42WP является ключевым компонентом для систем измерения давления, разработанным брендом Keyence. Модель AP-V42WP представляет собой усилитель типа PNP, предназначенный для работы с сенсорными головками AP-41M, AP-41, AP-43, AP-44 и AP-48. Устройство оснащено 4,5-мм 4,5-разрядным двухцветным 7-сегментным светодиодным дисплеем с индикатором AI и циклом отображения 10 раз/с, а также двумя красными светодиодами для индикации состояния управляющих выходов.

Усилитель обеспечивает высокую точность измерений с разрешением дисплея от 0,01 кПа до 0,001 МПа в зависимости от режима (стандартный, высокое разрешение или фокус) и подключенной сенсорной головки. Время отклика регулируется в диапазоне от 1 до 500 мс, а функция предотвращения дребезга повышает стабильность показаний. Управляющий выход представляет собой PNP открытый коллектор с максимальным током 20 мА и двумя переключаемыми выходами (N.O./N.C.).

Устройство работает от напряжения 12 до 24 В постоянного тока с допуском ±10% и пульсацией не более 10%. Потребляемая мощность составляет до 840 мВт в нормальном режиме и до 600 мВт в эко-режиме при 12 В. Блок усилителя предназначен для использования в промышленных условиях с рабочей температурой от 0 до +50 °C и относительной влажностью от 35 до 85 % RH без конденсации. Материал корпуса — поликарбонат, что обеспечивает прочность и долговечность.

Keyence AP-V42WP обладает высокой виброустойчивостью (10-55 Гц, двойная амплитуда 1,5 мм, 2 часа в каждом из направлений X, Y, Z). В комплект поставки входят концевой блок, соединительный разъем для головки и наклейка с предупреждениями о расширении. Вес устройства составляет около 80 г с 2-метровым кабелем.

• Тип: Блок усилителя, PNP;
• Совместимость с сенсорными головками: AP-41M, AP-41, AP-43, AP-44, AP-48;
• Дисплей: 4,5-разрядный, двухцветный, 7-сегментный LED (высота символов: 4,5 мм), индикатор AI (зеленый), цикл отображения: 10 раз/с;
• Индикатор работы: Красный LED x 2 (соответствует управляющим выходам 1 и 2);
• Разрешение дисплея: от 0,01 кПа до 0,001 МПа в зависимости от режима и сенсорной головки;
• Потребляемая мощность: Нормальный режим 12 В: 840 мВт (70 мА) макс., 24 В: 1200 мВт (50 мА) макс.; Эко-режим 12 В: 600 мВт (50 мА) макс., 24 В: 960 мВт (40 мА) макс.;
• Температурная характеристика дисплея: ±1 % от F.S. или менее;
• Гистерезис: Стандартный режим: 0,5 % от F.S., режим высокого разрешения: 0,1 % от F.S., режим переменного гистерезиса (F-2): переменный;
• Время отклика (функция предотвращения дребезга): 1/2.5/5/100/500 мс (выбираемое, 1 мс используется при выборе высокоскоростного режима);
• Вход сдвига нуля I/O: Время входа: 2 мс или более (или выбираемый аналоговый выход);
• Управляющий выход: Максимальный PNP открытый коллектор: 20 мА (30 В или менее), остаточное напряжение: 1 В или менее, 2 выхода (N.O./N.C. переключаемые);
• Номинальное напряжение питания: 12 до 24 В постоянного тока ±10 %, пульсация (P-P) 10 % или менее;
• Температура окружающей среды: от 0 до +50 °C (без замерзания);
• Относительная влажность: от 35 до 85 % RH (без конденсации);
• Виброустойчивость: 10 до 55 Гц, двойная амплитуда 1,5 мм, 2 часа в каждом из направлений X, Y и Z;
• Материал: Поликарбонат;
• Аксессуары: Концевой блок, соединительный разъем для головки, наклейка с предупреждениями о расширении;
• Вес: Прибл. 80 г (с кабелем 2 м).
