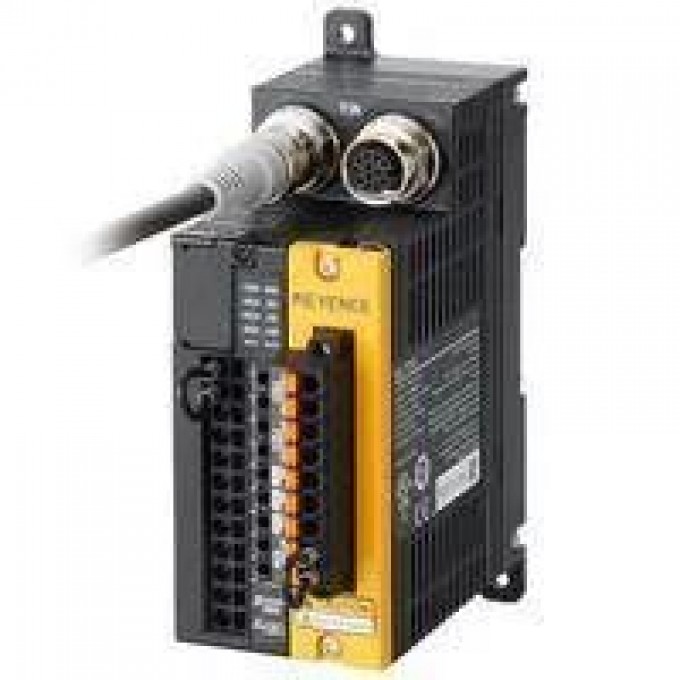

Датчик безопасности KEYENCE GL-T11R для серии GL-R GL-T11R-326101
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Датчик безопасности Keyence GL-T11R предназначен для использования с системами серии GL-R. Устройство обеспечивает релейные выходы FSD1,2 с параметрами 250 VAC 6 A и 30 VDC 6 A для резистивной нагрузки, а также 240 VAC 2 A и 24 VDC 1 A для индуктивной нагрузки. Время отклика составляет GL-R +10 мс при переходе ON>OFF и GL-R +32 мс при переходе OFF>ON.
Датчик оснащен дополнительным выходом AUX (транзисторный выход PNP/NPN) с максимальным током 50 мА и остаточным напряжением 2.5 В. Предусмотрен выход для лампы Muting, поддерживающий лампы накаливания (24 VDC, 1-5.5 Вт) и светодиодные лампы (ток 10-230 мА). Внешние входы, такие как EDM, Wait, Reset, Muting 1, 2 и Override, работают при напряжении ON от [напряжение питания - 5 В] до [напряжение питания] и OFF от 0 до 3 В или при разомкнутой цепи.
Питание датчика осуществляется от 24 VDC ±10% с пульсациями не более 10% (P-P). Максимальное потребление тока составляет 100 мА. Устройство соответствует стандартам EMI EN55011 ClassA, FCC Part15B ClassA, ICES-003 ClassA, а также стандартам безопасности EN61496-1, UL61496-1, IEC61496-1 (Type4 ESPE), EN ISO13849-1:2015 (Category4, PLe), UL508, EN50178.
Корпус датчика имеет степень защиты IP20 (IEC60529) и должен устанавливаться в управляющий шкаф со степенью защиты не ниже IP54. Рабочая температура находится в диапазоне от -10 до +55 °C без замерзания, а температура хранения — от -25 до +60 °C. Относительная влажность при эксплуатации составляет 15-85% RH без конденсации, при хранении — 15-95% RH. Устройство рассчитано на высоту эксплуатации до 2000 м.
• Модель: GL-T11R;
• Применимая серия: GL-R;
• Выход реле FSD1,2: 250 VAC 6 A / 30 VDC 6 A (резистивная нагрузка), 240 VAC 2 A / 24 VDC 1 A (индуктивная нагрузка);
• Электрический ресурс: 100 000 циклов или более (250 VAC 6 A / 30 VDC 6 A резистивная нагрузка), 500 000 циклов или более (250 VAC 1 A / 30 VDC 1 A резистивная нагрузка), 100 000 циклов или более (240 VAC 2 A / 24 VDC 1 A индуктивная нагрузка);
• Время отклика ON>OFF: GL-R +10 мс;
• Время отклика OFF>ON: GL-R +32 мс;
• Дополнительный выход AUX: Транзисторный выход (PNP/NPN), 50 мА макс., остаточное напряжение 2.5 В макс.;
• Выход лампы Muting: Лампа накаливания (24 VDC, 1-5.5 Вт), LED лампа (ток 10-230 мА);
• Внешние входы: EDM, Wait, Reset, Muting 1, 2, Override; ON напряжение: [Напряжение питания - 5 В] до [Напряжение питания]; OFF напряжение: Открыто или 0 до 3 В; Ток короткого замыкания: Прибл. 2.5 мА (Прибл. 10 мА только для EDM входа);
• Напряжение питания: 24 VDC ±10%, пульсации (P-P) 10% или менее, Класс 2;
• Потребляемый ток: 100 мА макс. (24 VDC, только GL-T11R);
• EMI: EN55011 ClassA, FCC Part15B ClassA, ICES-003 ClassA;
• Безопасность: EN61496-1, UL61496-1, IEC61496-1 (Type4 ESPE), EN ISO13849-1:2015 (Category4, PLe), UL508, EN50178;
• Степень защиты корпуса: IP20 (IEC60529), требуется установка в панель IP54 или выше;
• Степень загрязнения: 2;
• Категория перенапряжения: III;
• Рабочая температура окружающей среды: От -10 до +55 °C (без замерзания);
• Температура хранения: От -25 до +60 °C (без замерзания);
• Рабочая относительная влажность: От 15 до 85 % RH (без конденсации);
• Относительная влажность при хранении: От 15 до 95 % RH;
• Высота: 2000 м или менее;
• Устойчивость к вибрации: 10-55 Гц, двойная амплитуда 0.7 мм, 20 циклов в каждом из направлений X, Y, Z;
• Ударопрочность: 100 м/с2 (Прибл. 10 G), импульс 16 мс, 1000 раз в каждом из направлений X, Y, Z;
• Материал основного корпуса: Поликарбонат;
• Вес: Прибл. 310 г.
