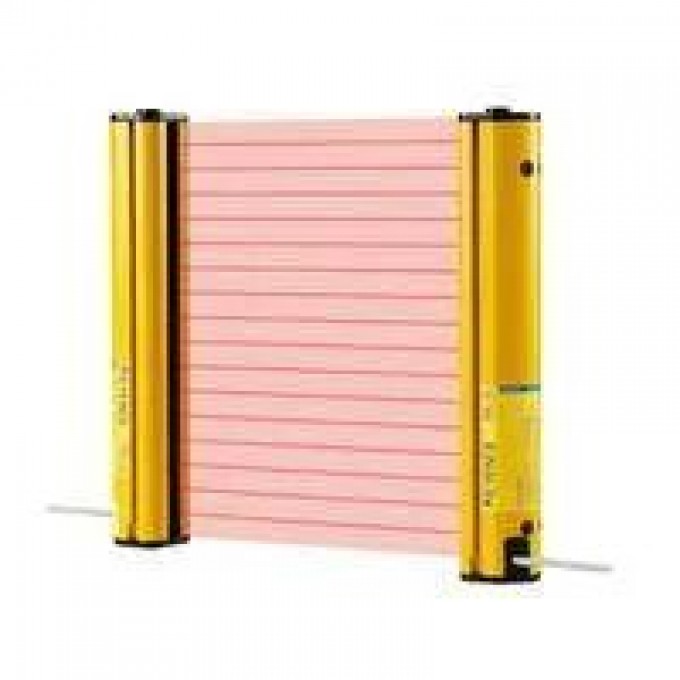

Датчик безопасности KEYENCE SL-C12HM 12 осей 20 мм SL-C12HM-326166
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Датчик безопасности Keyence SL-C12HM представляет собой оптоэлектронное устройство, разработанное для обеспечения защиты персонала в промышленных условиях. Модель SL-C12HM от бренда Keyence оснащена 12 оптическими осями с интервалом 20 мм, что позволяет создавать защитную зону шириной 220 мм. Устройство предназначено для обнаружения объектов размером от 25 мм и работает на дистанции от 0.25 до 9 метров.
Принцип работы датчика основан на инфракрасном светодиоде (850 нм). Время отклика составляет 15 мс. Датчик активируется, когда свет подается на все оптические оси, за исключением случаев использования функции бланкирования. Выход OSSD имеет два выхода для PNP и NPN, переключаемых через соединительный кабель. Максимальный ток нагрузки составляет 300 мА, а напряжение в выключенном состоянии — 2.5 В при длине кабеля 7 м. Устройство соответствует стандартам безопасности IEC61496-1, EN61496-1, UL61496-1 (тип 4 ESPE) и другим.
Датчик предназначен для применения в различных отраслях промышленности, включая производство, строительство и инженерные системы, где требуется надежный контроль доступа и защита операторов от движущихся частей оборудования. Устройство обеспечивает стабильную работу в широком диапазоне температур от -10 до +55 °C и имеет степень защиты IP65, что позволяет использовать его в условиях повышенной влажности и запыленности.
Потребляемый ток передатчиком составляет 58 мА, приемником — 69 мА. Питание осуществляется от источника 24 В постоянного тока ±10 % с пульсацией не более 10 % (P-P). Датчик устойчив к вибрациям в диапазоне 10-55 Гц и ударам до 100 м/с².
• Модель SL-C12HM;
• Эффективный угол апертуры: макс. ±2.5 ° (при рабочем расстоянии не менее 3 м);
• Время отклика: 15 мс;
• Источник света: инфракрасный LED (850 нм);
• Режим работы: включается при подаче света на все оптические оси (за исключением использования функции бланкирования);
• Возможность обнаружения: Ø25 мм (без использования функции бланкирования);
• Количество оптических осей: 12;
• Зона обнаружения: 220 мм;
• Защитная зона: 265 мм;
• Расстояние обнаружения: от 0.25 до 9 м;
• Интервал между осями: 20 мм;
• Тип выхода OSSD: 2 выхода для PNP и NPN, переключаемые через соединительный кабель;
• Максимальный ток нагрузки: 300 мА;
• Напряжение в выключенном состоянии: 2.5 В (при длине кабеля 7 м);
• Ток утечки: максимум 100 мкА;
• Максимальная емкостная нагрузка: 2.2 мкФ (при сопротивлении нагрузки 100 Ом);
• Сопротивление проводки нагрузки: максимум 2.5 Ом;
• Электромагнитная совместимость (EMI): EN55011 Class A, FCC Part15 Class A;
• Соответствие стандартам безопасности: IEC61496-1, EN61496-1, UL61496-1 (тип 4 ESPE), IEC61496-2, EN61496-2, UL61496-2 (тип 4 AOPD), UL508;
• Потребляемый ток передатчиком: 58 мА;
• Потребляемый ток приемником: 69 мА;
• Номинальное напряжение питания: 24 В постоянного тока ±10 %, пульсация (P-P) 10 % или менее;
• Степень защиты корпуса: IP65 (IEC60529);
• Допустимая внешняя освещенность: лампа накаливания: 5,000 люкс или менее, солнечный свет: 20,000 люкс или менее;
• Рабочая температура окружающей среды: от -10 до +55 °C (без замерзания);
• Температура хранения: от -10 до +60 °C (без конденсации);
• Рабочая относительная влажность: от 35 до 85 % RH (без конденсации);
• Относительная влажность хранения: от 35 до 95 % RH (без конденсации);
• Виброустойчивость: от 10 до 55 Гц, двойная амплитуда 0.7 мм, 20 циклов в каждом из направлений X, Y и Z;
• Ударопрочность: 100 м/с² (прибл. 10 G), импульс 16 мс, 1,000 раз в каждом из направлений X, Y и Z;
• Вес передатчика: прибл. 1.1 кг.
