ХАРАКТЕРИСТИКИ
Environmental resistance Enclosure rating
- IP65 (IEC60529)*5
Рабочая температура окружающей среды
- 10 до +55 °C (без замерзания)
Rating Power voltage
- 24 VDC ±10 %, Ripple (P-P) 10 % or less
Vibration resistance
- 10 to 55 Hz, Double amplitude 0.7 mm, 20 sweeps in each of the X, Y, and Z directions
Напряжение питания
- 24 В DC ±10 %, пульсации (P-P) 10 % или менее
Виброустойчивость
- 10 до 55 Гц, двойная амплитуда 0.7 мм, 20 циклов в каждом из направлений X, Y, Z
Ambient light
- Incandescent lamp: 5,000 lux or less, Sunlight: 20,000 lux or less
Устойчивость к внешнему освещению
- Лампа накаливания: 5,000 люкс или менее, Солнечный свет: 20,000 люкс или менее
Степень защиты корпуса
- IP65 (IEC60529)
Operating ambient temperature
- 10 to +55 °C (No freezing)
Max. load current
- 300 mA *2
OFF-state voltage
- 2.5 V (with a cable length of 7 m)
Leakage current
- 100 µA maximum*3
Max. capacitive load
- 2.2 µF (with a load resistance of 100 ?)
Load wiring resistance
- 2.5 ? maximum*4
EMI
- EN55011 Class A, FCC Part15 Class A
Safety
- IEC61496-1, EN61496-1, UL61496-1 (type 4 ESPE),IEC61496-2, EN61496-2, UL61496-2 (type 4 AOPD),UL508
Storage temperature
- 10 to +60 °C (No condensation
Operating relative humidity
- 35 to 85 % RH (No condensation)
Storage relative humidity
- 35 to 95 % RH (No condensation)
Shock resistance
- 100 m/s2 (Approx. 10 G), 16 ms pulse, 1,000 times in each of the X, Y, and Z directions
Температура хранения
- 10 до +60 °C (без конденсации)
Рабочая относительная влажность
- 35 до 85 % RH (без конденсации)
Ударопрочность
- 100 м/с² (прибл. 10 G), импульс 16 мс, 1,000 раз в каждом из направлений X, Y, Z

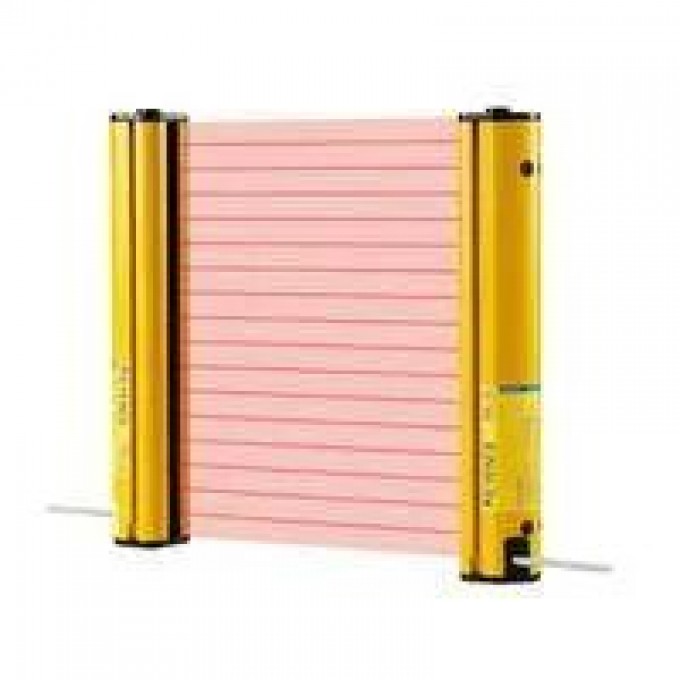

Тип датчика
- Датчик безопасности
Дистанция обнаружения
- 0.25 до 9 м
Effective aperture angle
- Max. ±2.5 ° (when operating distance is at least 3 m)
Light source
- Infrared LED (850 nm)
Operation mode
- Turned on when light is being applied to all optical axes (excluding when the blanking function is used)
Detection capability
- O25 mm (when the blanking function is not used)
Detectingdistance
- 0.25 to 9 m
Beam axis interval
- 20 mm
OSSD output Output type
- 2 outputs each for PNP and NPN, Can be switched using the connection connector cable
Current consumption Transmitter
- 77 mA
Weight Transmitter
- Approx 2.5 kg
Количество оптических осей
- 36
Зона обнаружения
- 700 мм
Источник света
- Инфракрасный LED (850 нм)
Режим работы
- Включается при подаче света на все оптические оси (кроме случаев использования функции бланкирования)
Максимальный ток нагрузки
- 300 мА
Напряжение в выключенном состоянии
- 2.5 В (при длине кабеля 7 м)
Ток утечки
- Максимум 100 мкА
Максимальная емкостная нагрузка
- 2.2 мкФ (при сопротивлении нагрузки 100 Ом)
Сопротивление проводки нагрузки
- Максимум 2.5 Ом
Эффективный угол апертуры
- Макс. ±2.5 ° (при дистанции работы не менее 3 м)
Относительная влажность хранения
- 35 до 95 % RH (без конденсации)
Возможность обнаружения
- Ø25 мм (без использования функции бланкирования)
Вес (передатчик)
- Прибл. 2.5 кг
Потребляемый ток (передатчик)
- 77 мА
Интервал между осями
- 20 мм
Тип выхода OSSD
- 2 выхода PNP и NPN, переключаемые
Потребляемый ток (приемник)
- 83 мА
Соответствие EMI
- EN55011 Class A, FCC Part15 Class A
Соответствие безопасности
- IEC61496-1, EN61496-1, UL61496-1 (type 4 ESPE), IEC61496-2, EN61496-2, UL61496-2 (type 4 AOPD), UL508
