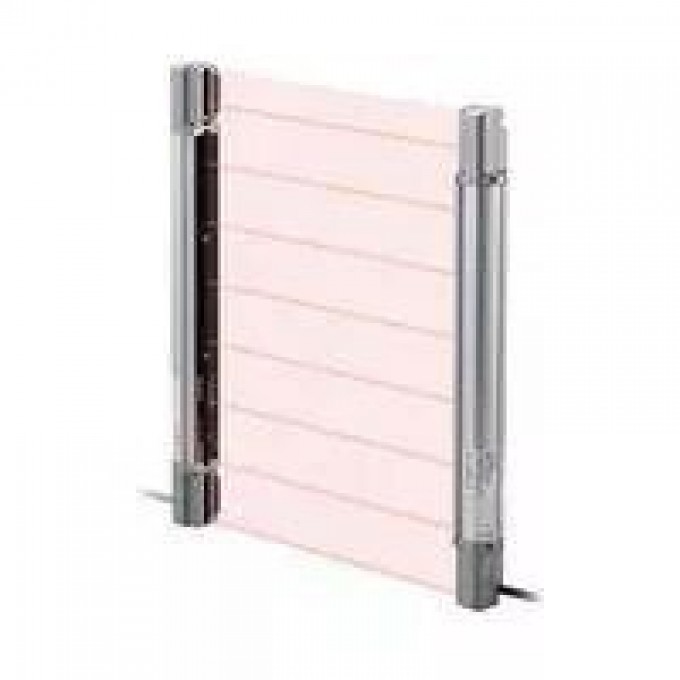

Датчик безопасности KEYENCE SL-V16L с возможностью обнаружения ø45 мм и шагом луча 40 мм SL-V16L-326347

Датчик безопасности Keyence SL-V16L представляет собой устройство для обеспечения безопасности в промышленных условиях. Произведенный брендом Keyence, он разработан для обнаружения объектов с возможностью обнаружения от ø45 мм и шагом оси луча 40 мм. Рабочее расстояние датчика составляет от 0.1 м до 9.0 м при высоте обнаружения 1260 мм или менее, и от 0.1 м до 7.0 м при высоте обнаружения 1400 мм или более. Устройство использует инфракрасный светодиод (850 нм) в качестве источника света и работает в режиме, при котором выход включается при отсутствии прерываний в зоне обнаружения.

Датчик оснащен двумя выходами OSSD (PNP и NPN, переключаемые кабелем) с максимальным током нагрузки 500 мА. Время отклика составляет 8.1 мс при переключении ON>OFF и 48.1 мс при OFF>ON. Устройство имеет защиту от обратного тока, короткого замыкания для каждого выхода и защиту от перенапряжения. Дополнительный выход AUX с автоматическим переключением PNP/NPN обеспечивает ток до 50 мА. Датчик соответствует стандартам безопасности IEC61496-1 (Type 4 ESPE), IEC61508 (SIL3) и EN ISO13849-1:2015 (Category 4, PLe).

Устройство предназначено для применения в промышленности, строительстве и инженерных системах, где требуется надежное и точное обнаружение для предотвращения несчастных случаев. Оно обеспечивает стабильную работу в широком диапазоне температур от -10 до +55 °C и имеет степень защиты IP65, что позволяет использовать его в условиях повышенной влажности и пыли. Корпус выполнен из алюминия, цинкового литья и поликарбоната, что обеспечивает долговечность и устойчивость к внешним воздействиям.

Датчик безопасности Keyence SL-V16L питается от 24 В постоянного тока (+10%, -20%, пульсации (P-P) 10% или менее). Он обладает устойчивостью к вибрации (10 до 55 Гц, двойная амплитуда 0.7 мм) и ударам (100 м/с², 16 мс импульс, 1000 раз). Вес передатчика составляет 450 г, приемника — 465 г. Входные цепи включают EDM (ток короткого замыкания 10 мА) и Wait (ток короткого замыкания 2.5 мА).

• Возможность обнаружения: ø45 мм;
• Шаг оси луча/Диаметр линзы: 40 мм/ø5 мм;
• Эффективный угол апертуры: Макс. ±2.5 ° (при рабочем расстоянии 3 м или более);
• Рабочее расстояние: 0.1 м до 9.0 м (высота обнаружения 1260 мм или менее) / 0.1 м до 7.0 м (высота обнаружения 1400 мм или более);
• Время отклика (мс) ON>OFF: 8.1; OFF>ON: 48.1;
• Источник света: Инфракрасный LED (850 нм);
• Режим работы: Включается при отсутствии прерываний в зоне обнаружения (исключая использование функции мутирования);
• Выход OSSD: 2 выхода для PNP и NPN, изменяемые с помощью кабеля-коннектора;
• Макс. ток нагрузки: 500 мА;
• Остаточное напряжение (при ON): Макс. 2.5 В (при длине кабеля 7 м);
• Ток утечки: Макс. 100 µA;
• Макс. емкостная нагрузка: 2.2 µF (с сопротивлением нагрузки 100 Ω);
• Сопротивление проводки нагрузки: Макс. 2.5 Ω;
• Не связанный с безопасностью выход AUX: Выход с функцией автоматического переключения PNP/NPN, макс. 50 мА;
• Выход лампы мутирования: Лампа накаливания (24 В DC, 1 до 7 Вт) или LED лампа (ток нагрузки: 10 до 300 мА) могут быть подключены;
• Вход EDM: Ток короткого замыкания 10 мА;
• Вход Wait: Ток короткого замыкания 2.5 мА;
• Защитные цепи: Защита от обратного тока, защита от короткого замыкания для каждого выхода, защита от перенапряжения для каждого выхода;
• EMI: EN55011 ClassA, FCC Part15B ClassA, ICES-003 ClassA;
• Безопасность: IEC61496-1, EN61496-1, UL61496-1 (Type 4 ESPE), IEC61496-2, UL61496-2, EN61496-2 (Type 4 AOPD), IEC61508 (SIL3), EN61508 (SIL3), IEC62061 (SIL3), EN ISO13849-1: 2015 (Category 4, PLe), UL508, UL1998;
• Номинальное напряжение питания: 24 В DC +10 %, -20 %, пульсации (P-P) 10 % или менее;
• Степень защиты корпуса: IP65 (IEC60529);
• Категория перенапряжения: II;
• Окружающее освещение: Лампа накаливания: макс. 5,000 люкс, Солнечный свет: макс. 20,000 люкс;
• Рабочая температура окружающей среды: -10 до +55 °C (без замерзания);
• Температура хранения: -25 до +60 °C (без замерзания);
• Рабочая относительная влажность: 15 до 85 % RH (без конденсации);
• Относительная влажность хранения: 15 до 95 % RH;
• Устойчивость к вибрации: 10 до 55 Гц, двойная амплитуда 0.7 мм, 20 циклов в каждом из направлений X, Y и Z;
• Устойчивость к ударам: 100 м/с² (прибл. 10 G), 16 мс импульс, 1,000 раз в каждом из направлений X, Y и Z;
• Материал основного корпуса: Алюминий;
• Материал верхнего/нижнего корпуса: Цинковое литье;
• Материал передней крышки: Поликарбонат, SUS304;
• Вес передатчика: 450 г;
• Вес приемника: 465 г.
