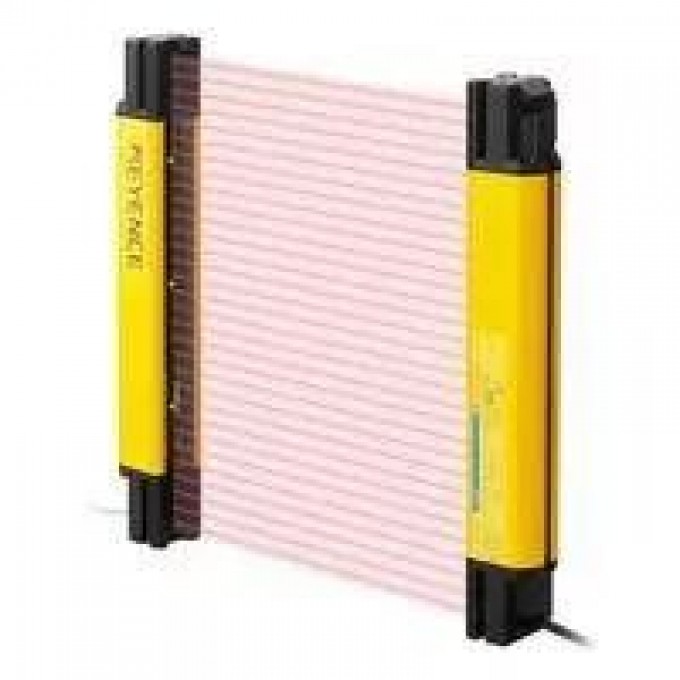

Датчик безопасности KEYENCE SL-V23FM с возможностью обнаружения Ø14 мм SL-V23FM-326363
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Датчик безопасности Keyence SL-V23FM представляет собой оптическое устройство, предназначенное для обнаружения объектов с минимальным диаметром Ø14 мм. Произведенный брендом Keyence, он обеспечивает надежный контроль доступа и защиту персонала в промышленных условиях. Модель SL-V23FM работает в диапазоне рабочих расстояний от 0.1 м до 7.0 м, используя инфракрасный светодиод (850 нм) в качестве источника света.
Устройство оснащено двумя выходами OSSD (PNP и NPN), которые могут быть изменены с помощью соединительного кабеля, с максимальным током нагрузки до 500 мА. Время отклика составляет 9.1 мс (ON>OFF) и 49.1 мс (OFF>ON). Датчик имеет защиту от обратного тока, короткого замыкания для каждого выхода и защиту от перенапряжения. Он соответствует стандартам безопасности IEC61496-1 (Type 4 ESPE) и EN ISO13849-1: 2015 (Category 4, PLe).
Датчик безопасности Keyence SL-V23FM подходит для применения в различных отраслях промышленности, включая автоматизированные производственные линии, сборочные цеха и оборудование, где требуется контроль присутствия и предотвращение несчастных случаев. Его прочный корпус из алюминия, цинкового литья и поликарбоната обеспечивает степень защиты IP65/67, что позволяет использовать его в условиях повышенной влажности и запыленности. Устройство стабильно функционирует при температуре окружающей среды от -10 до +55 °C.
Питание датчика осуществляется от источника 24 В постоянного тока с допуском +10%, -20% и пульсациями не более 10% (P-P). Устройство обладает высокой устойчивостью к вибрациям (10-55 Гц, двойная амплитуда 0.7 мм) и ударам (100 м/с², 16 мс импульс, 1000 раз по каждой оси). В комплект поставки входит передатчик и приемник, каждый из которых имеет свой вес.
• Возможность обнаружения: Ø14 мм;
• Шаг оси луча/диаметр линзы: 10 мм/Ø4 мм;
• Эффективный угол апертуры: Макс. ±2.5 ° (при рабочем расстоянии 3 м и более);
• Рабочее расстояние: от 0.1 м до 7.0 м;
• Время отклика (ON>OFF): 9.1 мс;
• Время отклика (OFF>ON): 49.1 мс;
• Источник света: Инфракрасный LED (850 нм);
• Режим работы: Включается при отсутствии прерываний в зоне обнаружения;
• Выход OSSD: 2 выхода для PNP и NPN, изменяемые через кабель;
• Максимальный ток нагрузки: 500 мА;
• Остаточное напряжение (вкл.): Макс. 2.5 В (при длине кабеля 7 м);
• Ток утечки: Макс. 100 мкА;
• Максимальная емкостная нагрузка: 2.2 мкФ (с нагрузочным сопротивлением 100 Ом);
• Сопротивление проводки нагрузки: Макс. 2.5 Ом;
• Вспомогательный выход (не связанный с безопасностью): Автоматическое переключение PNP/NPN, макс. 50 мА;
• Выход для лампы мутинга: Лампа накаливания (24 В DC, 1-7 Вт) или LED лампа (ток нагрузки: 10-300 мА);
• Вход EDM: Ток короткого замыкания 10 мА;
• Вход ожидания: Ток короткого замыкания 2.5 мА;
• Защитная цепь: Защита от обратного тока, короткого замыкания для каждого выхода, защита от перенапряжения для каждого выхода;
• EMI: EN55011 Class A, FCC Part15B Class A;
• Соответствие стандартам безопасности: IEC61496-1, EN61496-1, UL61496-1 (Type 4 ESPE), IEC61496-2, UL61496-2, EN61496-2 (Type 4 AOPD), IEC61508 (SIL3), EN61508 (SIL3), IEC62061 (SIL3), EN ISO13849-1: 2015 (Category 4, PLe), UL508, UL1998;
• Напряжение питания: 24 В DC +10 %, -20 %, пульсации (P-P) 10 % или менее;
• Степень защиты корпуса: IP65/67 (IEC60529);
• Категория перенапряжения: II;
• Окружающее освещение: Лампа накаливания: макс. 5,000 люкс, Солнечный свет: макс. 20,000 люкс;
• Рабочая температура окружающей среды: от -10 до +55 °C (без замерзания);
• Температура хранения: от -25 до +60 °C (без замерзания);
• Рабочая относительная влажность: от 15 до 85 % RH (без конденсации);
• Относительная влажность хранения: от 15 до 95 % RH;
• Виброустойчивость: 10-55 Гц, двойная амплитуда 0.7 мм, 20 циклов в каждом из направлений X, Y, Z;
• Ударопрочность: 100 м/с² (прибл. 10 G), импульс 16 мс, 1,000 раз в каждом из направлений X, Y, Z;
• Материал основного корпуса: Алюминий;
• Материал верхнего/нижнего корпуса: Цинковое литье;
• Материал передней крышки: Поликарбонат, SUS304;
• Вес передатчика: 670 г;
• Вес приемника: 680 г.
