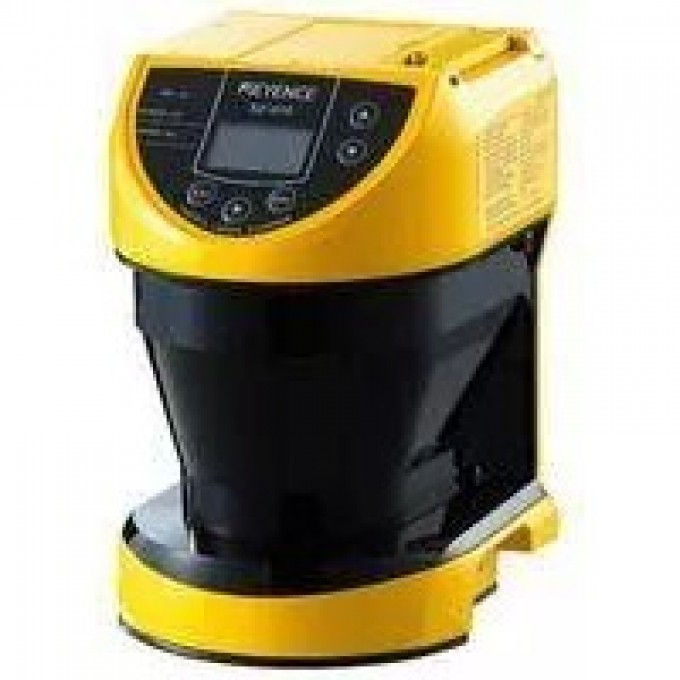

ХАРАКТЕРИСТИКИ
Type
- Simple function type
Environmental resistance Enclosure rating
- IP65 (IEC60529)*7
Тип
- Простой функциональный тип
Рабочая температура окружающей среды
- 10 до +50 °C (без замерзания)
Rating Power voltage
- When using a converter power supply: 24 VDC ±10 %, Ripple (P-P) 10 % or less When using a battery: 24 VDC +20 % /-30 %
Vibration resistance
- 10 to 55 Hz, Double amplitude 0.7 mm, 20 sweeps in each of the X, Y, and Z directions
Напряжение питания
- 24 В DC ±10 % (с импульсным блоком питания), 24 В DC +20 % /-30 % (с батареей)
Ambient light
- Incandescent lamp: 1,500 lux or less*8
Класс лазера
- Class 1 IEC / EN 60825-1: 2007, Class 1 CFR 21 1040.10, 1040.11 (Laser Notice No.50), Class 1 JIS C6802: 2005
Степень защиты корпуса
- IP65 (IEC60529)
Power consumption
- Max. 9.5 W (without load) Max. 39 W (with load)
Потребляемая мощность
- Макс. 9.5 Вт (без нагрузки), Макс. 39 Вт (с нагрузкой)
Длина кабеля
- 30 м или менее
Operating ambient temperature
- 10 to +50 °C (No freezing)
Detection capability Minimum detectable object size
- Diameter 30 mm, 40 mm, 50 mm, 70 mm, 150 mm (depends on the setting) Reflectance 1.8% min., Speed 1.6 m/s max
Detectable angle
- 270° (-45° to 225°)
Minimum detectable object size: 50 mm
- 7.5 m (-5° to 185°), 5.0 m (-45° to -5°, 185° to 225°)*1
Minimum detectable object size: 40 mm
- 6.0 m (-5° to 185°), 4.0 m (-45° to -5°, 185° to 225°)*1
Minimum detectable object size: 30 mm
- 4.5 m (-5° to 185°), 3.0 m (-45° to -5°, 185° to 225°)*1
Additional safety distance
- 100 mm*2
Light source Type, wavelength
- Infrared laser diode, 905 nm
Max. load current
- 50 mA
OFF-state voltage
- Max. 2.0 V (with a cable length of 5 m)
Leakage current
- Max. 1 mA*4
Max. capacitive load
- 2.2 µF (with a load resistance of 100 ?)
Load wiring resistance
- Max. 2.5 ?*5
Residual voltage (during ON)
- Max. 2.5 V (with a cable length of 5 m)
EMI
- EN55011 Class A, FCC Part15B Class A
Safety
- IEC61496-1, EN61496-1, UL 61496-1 (Type 3 ESPE) IEC61496-3, EN61496-3 (Type 3 AOPDDR) IEC61508, EN61508, IEC62061, EN62061 (SIL2) EN ISO13849-1:2015 (PL d, Category 3) UL508, UL1998
Storage temperature
- 25 to +60 °C (No freezing)
Operating relative humidity
- 35 to 85 % RH (No condensation)
Storage relative humidity
- 35 to 95 % RH
Shock resistance
- 100 m/s2 (Approx. 10 G), 16 ms pulse, 1,000 times in each of the X, Y, and Z directions
Минимальный размер обнаруживаемого объекта
- Диаметр 30 мм, 40 мм, 50 мм, 70 мм, 150 мм (зависит от настроек)
Угол обнаружения
- 270° (-45° до 225°)
Температура хранения
- 25 до +60 °C (без замерзания)
Рабочая относительная влажность
- 35 до 85 % RH (без конденсации)
Материал окна
- Поликарбонат
Material Main unit case
- Aluminum die casting, SPHC (Bottom)
Безопасность
- IEC61496-1, EN61496-1, UL 61496-1 (Type 3 ESPE), IEC61496-3, EN61496-3 (Type 3 AOPDDR), IEC61508, EN61508, IEC62061, EN62061 (SIL2), EN ISO13849-1:2015 (PL d, Category 3), UL508, UL1998
Устойчивость к ударам
- 100 м/с2 (прибл. 10 G), импульс 16 мс, 1,000 раз в каждом из направлений X, Y и Z
Laser class
- Class 1 IEC / EN 60825-1: 2007 Class 1 CFR 21 1040.10, 1040.11 (Laser Notice No.50) Class 1 JIS C6802: 2005
Окружающее освещение
- Лампа накаливания: 1,500 люкс или менее
Cable length
- 30 m or less*6
Выход OSSD
- PNP или NPN (выбирается в зависимости от кабеля разъема), 2 выхода
OSSD output Output
- PNP or NPN (Selectable according to the connector cable) 2 outputs
Относительная влажность хранения
- 35 до 95 % RH
Материал корпуса основного блока
- Литой алюминий, SPHC (низ)
Остаточное напряжение OSSD (при ON)
- Макс. 2.5 В (при длине кабеля 5 м)
Ток утечки OSSD
- Макс. 1 мА
Сопротивление проводки нагрузки OSSD
- Макс. 2.5 Ом
Response time (ON to OFF) General scan cycle (Scan cycle A)
- 60 ms (2 scanning) to 480 ms (16 scanning)
Specific scan cycle (Scan cycle B)
- 66 ms (2 scanning) to 528 ms (16 scanning)
Response time (OFF to ON) General scan cycle (Scan cycle A)
- Response time of ON to OFF + 125 ms
Input (safety-related) Input resistance
- 4.4 k? (for Input 1) 2.2 k? (for Input 2)
Nonsafety-relatedoutput (AUX output) Output
- PNP/NPN totem pole output 2 outputs
Время отклика (ON to OFF) Общий цикл сканирования (Scan cycle A)
- 60 мс (2 сканирования) до 480 мс (16 сканирований)
Дополнительное безопасное расстояние
- 100 мм
Max. protection zone Minimum detectable object size: 70 mm /150
- 4.2 m (-5° to 185°), 2.8 m (-45° to -5°, 185° to 225°)
Max. warning zone (non safety related) Minimum detectable object
- 10.0 m (-5° to 185°), 7.0 m (-45° to -5°, 185° to 225°)*1
Время отклика (ON to OFF) Специфический цикл сканирования (Scan
- 66 мс (2 сканирования) до 528 мс (16 сканирований)
Время отклика (OFF to ON) Общий цикл сканирования (Scan cycle A)
- Время отклика ON to OFF + 125 мс
Максимальная защитная зона (Минимальный размер обнаруживаемого о
- 4.2 м (-5° до 185°), 2.8 м (-45° до -5°, 185° до 225°)
Максимальная защитная зона (Минимальный размер обнаруживаемого о
- 7.5 м (-5° до 185°), 5.0 м (-45° до -5°, 185° до 225°)
Максимальная защитная зона (Минимальный размер обнаруживаемого о
- 6.0 м (-5° до 185°), 4.0 м (-45° до -5°, 185° до 225°)
Максимальная защитная зона (Минимальный размер обнаруживаемого о
- 4.5 м (-5° до 185°), 3.0 м (-45° до -5°, 185° до 225°)
Максимальная зона предупреждения (не связанная с безопасностью)
- 10.0 м (-5° до 185°), 7.0 м (-45° до -5°, 185° до 225°)
Источник света Тип, длина волны
- Инфракрасный лазерный диод, 905 нм
Максимальный ток нагрузки OSSD
- 50 мА
Напряжение OSSD в состоянии OFF
- Макс. 2.0 В (при длине кабеля 5 м)
Максимальная емкостная нагрузка OSSD
- 2.2 мкФ (при сопротивлении нагрузки 100 Ом)
Вход (связанный с безопасностью) Входное сопротивление
- 4.4 кОм (для входа 1), 2.2 кОм (для входа 2)
Несвязанный с безопасностью выход (AUX output)
- PNP/NPN totem pole выход, 2 выхода
Сопротивление вибрации
- 10 до 55 Гц, двойная амплитуда 0.7 мм, 20 циклов в каждом из направлений X, Y и Z
