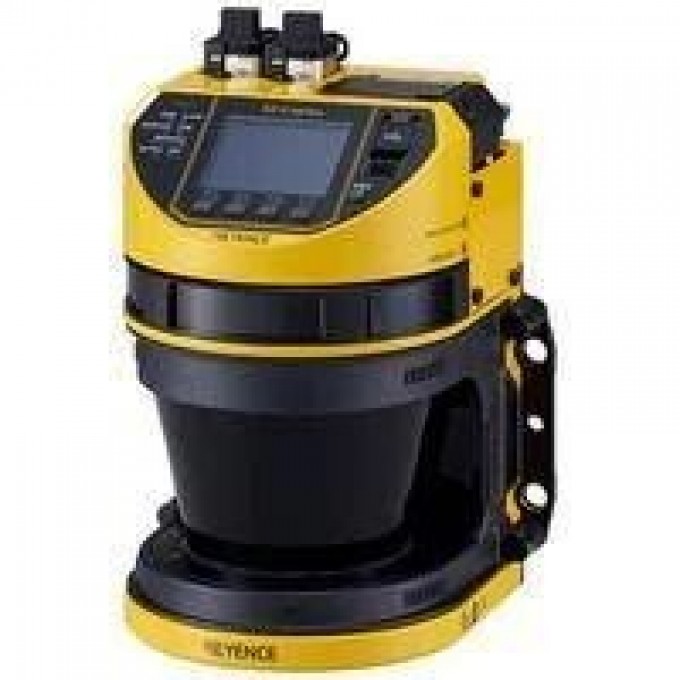

Датчик безопасности KEYENCE SZ-V32NX сетевой SZ-V32NX-325957

Артикул: SZ-V32NX-325957

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Особенность -

Безопасности

Weight -

Approx. 2,300 g

Вес -

Прибл. 2,300 г

Type -

Network Type

Environmental resistance Enclosure rating -

IP65 (IEC60529)

Тип -

Сетевой

Степень защиты -

IP65 (IEC60529)

Рабочая температура окружающей среды -

10 до +50 °C (без замерзания)

Vibration resistance -

10 to 55 Hz, Double amplitude 0.7 mm, 20 sweeps in each of the X, Y, and Z directions

Виброустойчивость -

10 до 55 Гц, двойная амплитуда 0.7 мм, 20 циклов в каждом из направлений X, Y и Z

Ambient light -

Incandescent lamp: 1,500 lux or less*17

Потребляемая мощность -

13.4 Вт (без нагрузки), 50.8 Вт (с нагрузкой)

Operating ambient temperature -

10 to +50 °C (No freezing)

Display -

QVGA 2.2 inch colour LCD

Дисплей -

QVGA 2.2 дюйма, цветной LCD

Detection capability Minimum detectable object size -

Diameter: 20, 30, 40, 50, 70, 150 mm (depends on the setting), Reflectance: 1.8% min., Speed: 1.6 m/s max.*2

Detectable angle -

190° (-5° to 185°)

Scan Cycle B -

84 ms (2 scans) to 672 ms (16 scans)*3*4

Scan Cycle C -

88 ms (2 scans) to 704 ms (16 scans)*3*4

High Speed Mode Scan Cycle A -

80 ms (2 scans) to 640 ms (16 scans)*3*4

Response time (OFF to ON) -

Response time of ON to OFF + 150 ms

Protection zone Minimum detectable object size: 70 / 150 mm -

Standard Mode: 8.4 m / High Speed Mode: 5.7 m

Minimum detectable object size: 50 mm -

Standard Mode: 25 m / High Speed Mode: 21 m*5

Minimum detectable object size: 40 mm -

Standard Mode: 24 m / High Speed Mode: 20 m*5

Minimum detectable object size: 30 mm -

Standard Mode: 23 m / High Speed Mode: 18 m*5

Minimum detectable object size: 20 mm -

Standard Mode: 21 m / High Speed Mode: 15 m*5

Warning zone Minimum detectable object size: 70 / 150 mm -

Standard Mode: 26 m / High Speed Mode: 23 m*5

Additional safety distance -

100 mm*6

Maximum measurement distance -

60 m*7

Maximum number of banks -

Max. 32 banks*8

Multiple scanner heads -

Max. 3

Camera -

Monitor area: over 190° (-5° to 185°)*9

Light source Type, wavelength -

Infrared laser diode, 905 nm

Laser class IEC -

Class 1 IEC / EN 60825-1

FDA -

Class 1 FDA 21 CFR 1040.10, 1040.11 (Laser Notice No.50)*10

JIS -

Class 1 JIS C6802

Control output (OSSD output) Output type -

PNP or NPN transistor output (settings configurable with SZ-V Configurator)

Number of outputs -

4 outputs

Max. load current -

50 mA

Residual voltage -

Max. 2.5 V (with a cable length of 5 m)

OFF-state voltage -

Max. 2.0 V (with a cable length of 5 m)

Leakage current -

Max. 1 mA*12

Max. capacitive load -

2.2 µF (with a load resistance of 100 ?)

Load wiring resistance -

Max. 2.5 ?

Input (safety-related) PNP -

ON-voltage: 10 to 30 V, OFF-voltage: Open or 0 to 3 V, Short-circuit current: Approx. 2.5 mA (EDM input: Approx. 10 mA)

NPN -

ON-voltage: 0 to 3 V, OFF-voltage: Open or 10 V to Power voltage, Short-circuit current: Approx. 2.5 mA (Approx. 10 mA for EDM)

Non safety-related output (AUX output) Output type -

Transistor output (PNP or NPN, settings configurable with SZ-V Configurator)

Residual voltage (during ON) -

Max. 2.5 V (with a cable length of 5 m)

Interface USB -

USB 2.0

Cable length Power cable -

30 m or less*13

Connection cable -

20 m or less each*14

EMI -

EN55011 Class A, FCC Part15B Class A, ICES-003 Class A

Safety -

IEC61496-1, EN61496-1, UL61496-1 (Type3 ESPE), IEC61496-3, EN61496-3 (Type3 AOPDDR), IEC61508, EN61508, IEC62061, EN62061 (SIL2/SILCL2), EN ISO13849-1:2015 (PLd, Category3), IEC61784-3-3, UL508, UL1998, CSA C22.2 No.14, CSA C22.2 No.0.8

Rating Power consumption -

13.4 W (without load), 50.8 W (with load)*16

Power voltage -

When using a converter power supply: 24 VDC ±10 %, Ripple (P-P) 10 % or less When using a battery: 24 VDC +20 % /-30 %

Storage temperature -

25 to +60 °C (No freezing)

Operating relative humidity -

35 to 85 % RH (No condensation)

Storage relative humidity -

35 to 95 % RH

Shock resistance -

100 m/s2 (Approx. 10 G), 16 ms pulse, 1,000 times in each of the X, Y, and Z directions

Window -

Polycarbonate, PEI

Indicator part -

Aluminum, PES*9

Display unit case -

Magnesium, PPS, Polycarbonate

System memory -

Aluminum, PPE

Угол обнаружения -

190° (-5° до 185°)

Максимальное расстояние измерения -

60 м

Максимальное количество банков -

Температура хранения -

25 до +60 °C (без замерзания)

Рабочая относительная влажность -

35 до 85 % RH (без конденсации)

Ударопрочность -

100 м/с2 (прибл. 10 G), импульс 16 мс, 1,000 раз в каждом из направлений X, Y и Z

Материал окна -

Поликарбонат, PEI

Материал корпуса дисплея -

Магний, PPS, Поликарбонат

Безопасность -

Влажность хранения -

35 до 95 % RH

Connector -

RJ45 (IP65 connector) 2 ports

Ethernet Standard -

IEEE802.3u (100BASE-TX)

Электромагнитная совместимость (EMI) -

EN55011 Class A, FCC Part15B Class A, ICES-003 Class A

Возможность обнаружения -

Минимальный размер объекта: 20, 30, 40, 50, 70, 150 мм (зависит от настроек); Отражательная способность: мин. 1.8%; Скорость: макс. 1.6 м/с

Transmission rate -

100 Mbps

Cable -

Category5 or higher STP (Shielded Twisted Pair) or UTP (Unshielded Twisted Pair) cable

Класс лазера (FDA) -

Класс 1 FDA 21 CFR 1040.10, 1040.11 (Laser Notice No.50)

Интерфейс USB -

USB 2.0

Класс лазера (IEC) -

Класс 1 IEC / EN 60825-1

Дополнительное безопасное расстояние -

100 мм

Ethernet стандарт -

IEEE802.3u (100BASE-TX)

Muting lamp -

Connectable to incandescent lamp (24 VDC, 1 to 5.5 W) and LED lamp (load current: 10 to 230 mA)

Networking/data output -

PROFIsafe, PROFINET, EtherNet/IPTM, UDP

Ethernet cable -

100 m or less*15

Цикл сканирования (режим B) -

84 мс (2 сканирования) до 672 мс (16 сканирований)

Цикл сканирования (режим C) -

88 мс (2 сканирования) до 704 мс (16 сканирований)

Цикл сканирования (высокоскоростной режим A) -

80 мс (2 сканирования) до 640 мс (16 сканирований)

Класс лазера (JIS) -

Класс 1 JIS C6802

Длина кабеля питания -

30 м или менее

Длина соединительного кабеля -

20 м или менее каждый

Длина кабеля Ethernet -

100 м или менее

Материал системной памяти -

Алюминий, PPE

Камера -

Область мониторинга: более 190° (-5° до 185°)

Вход (связанный с безопасностью) PNP -

Напряжение ON: 10 до 30 В, Напряжение OFF: Открыто или 0 до 3 В, Ток короткого замыкания: Прибл. 2.5 мА (вход EDM: Прибл. 10 мА)

Вход (связанный с безопасностью) NPN -

Напряжение ON: 0 до 3 В, Напряжение OFF: Открыто или 10 В до напряжения питания, Ток короткого замыкания: Прибл. 2.5 мА (Прибл. 10 мА для EDM)

Материал индикаторной части -

Алюминий, PES

Время отклика (OFF в ON) -

Время отклика ON в OFF + 150 мс

Зона защиты (минимальный размер объекта 70/150 мм) -

Стандартный режим: 8.4 м / Высокоскоростной режим: 5.7 м

Зона защиты (минимальный размер объекта 50 мм) -

Стандартный режим: 25 м / Высокоскоростной режим: 21 м

Зона защиты (минимальный размер объекта 40 мм) -

Стандартный режим: 24 м / Высокоскоростной режим: 20 м

Зона защиты (минимальный размер объекта 30 мм) -

Стандартный режим: 23 м / Высокоскоростной режим: 18 м

Зона защиты (минимальный размер объекта 20 мм) -

Стандартный режим: 21 м / Высокоскоростной режим: 15 м

Зона предупреждения (минимальный размер объекта 70/150 мм) -

Стандартный режим: 26 м / Высокоскоростной режим: 23 м

Несколько сканирующих головок -

Макс. 3

Источник света (тип, длина волны) -

Инфракрасный лазерный диод, 905 нм

Выход управления (OSSD) Тип выхода -

PNP или NPN транзисторный выход (настраивается с помощью SZ-V Configurator)

Выход управления (OSSD) Количество выходов -

Выход управления (OSSD) Максимальный ток нагрузки -

50 мА

Выход управления (OSSD) Остаточное напряжение -

Макс. 2.5 В (при длине кабеля 5 м)

Выход управления (OSSD) Напряжение в состоянии OFF -

Макс. 2.0 В (при длине кабеля 5 м)

Выход управления (OSSD) Ток утечки -

Макс. 1 мА

Выход управления (OSSD) Максимальная емкостная нагрузка -

2.2 мкФ (при сопротивлении нагрузки 100 Ом)

Выход управления (OSSD) Сопротивление проводки нагрузки -

Макс. 2.5 Ом

Не связанный с безопасностью выход (AUX) Тип выхода -

Транзисторный выход (PNP или NPN, настраивается с помощью SZ-V Configurator)

Не связанный с безопасностью выход (AUX) Остаточное напряжение ( -

Макс. 2.5 В (при длине кабеля 5 м)

Лампа отключения звука -

Подключается к лампе накаливания (24 В DC, 1 до 5.5 Вт) и LED лампе (ток нагрузки: 10 до 230 мА)

Ethernet Скорость передачи -

100 Мбит/с

Ethernet Кабель -

Категория 5 или выше STP (экранированная витая пара) или UTP (неэкранированная витая пара)

Ethernet Разъем -

RJ45 (разъем IP65), 2 порта

Сетевые протоколы/вывод данных -

PROFIsafe, PROFINET, EtherNet/IP™, UDP

Устойчивость к внешним воздействиям (Окружающий свет) -

Лампа накаливания: 1,500 люкс или менее

Модель -

SZ-V32NXSZ-V32NX*1

ОПИСАНИЕ

Датчик безопасности Keyence SZ-V32NX представляет собой сетевое устройство, разработанное для обеспечения безопасности в промышленных условиях. Он способен обнаруживать объекты различных размеров в широком углу обзора 190° и имеет настраиваемые зоны защиты и предупреждения. Устройство оснащено инфракрасным лазерным диодом с длиной волны 905 нм и соответствует классу лазера 1 по стандартам IEC, FDA и JIS.

Модель SZ-V32NX обеспечивает минимальный размер обнаруживаемого объекта от 20 до 150 мм, в зависимости от настроек, и имеет максимальное расстояние измерения до 60 метров. Время отклика составляет время перехода из состояния ON в OFF плюс 150 мс. Датчик поддерживает до 32 банков настроек и может работать с тремя сканирующими головками. Для мониторинга предусмотрена камера с углом обзора более 190° и 2.2-дюймовый цветной ЖК-дисплей QVGA.

Датчик безопасности Keyence SZ-V32NX предназначен для применения в промышленности, строительстве и инженерных системах, где требуется надёжный контроль безопасности. Он интегрируется в существующие системы через интерфейсы USB и Ethernet, поддерживая протоколы PROFIsafe, PROFINET, EtherNet/IP™ и UDP. Устройство соответствует стандартам безопасности IEC61496-1, EN ISO13849-1:2015 (PLd, Category3) и имеет степень защиты IP65.

Питание датчика осуществляется от 24 В постоянного тока. Устройство способно работать в широком диапазоне температур от -10 до +50 °C и устойчиво к вибрациям и ударам, что обеспечивает его долговечность в сложных условиях эксплуатации. Корпус выполнен из поликарбоната, PEI, алюминия и магния, что гарантирует прочность и надёжность.
