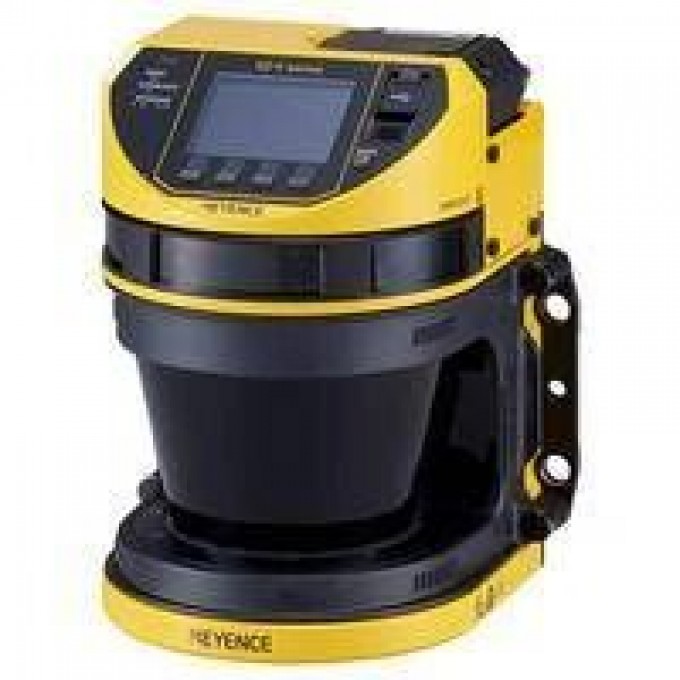

Датчик безопасности KEYENCE SZ-V32X многозонный SZ-V32X-325961

Артикул: SZ-V32X-325961

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Особенность -

Безопасности

Weight -

Approx. 2,100 g

Вес -

Прибл. 2,100 г

Type -

Multi-bank Type

Environmental resistance Enclosure rating -

IP65 (IEC60529)

Тип -

Многозонный

Рабочая температура окружающей среды -

10 до +50 °C (без замерзания)

Vibration resistance -

10 to 55 Hz, Double amplitude 0.7 mm, 20 sweeps in each of the X, Y, and Z directions

Виброустойчивость -

10 до 55 Гц, двойная амплитуда 0.7 мм, 20 циклов в каждом из направлений X, Y, Z

Ambient light -

Incandescent lamp: 1,500 lux or less*14

Степень защиты корпуса -

IP65 (IEC60529)

Потребляемая мощность -

11.8 Вт (без нагрузки), 55.0 Вт (с нагрузкой)

Operating ambient temperature -

10 to +50 °C (No freezing)

Display -

QVGA 2.2 inch colour LCD

Дисплей -

QVGA 2.2 дюйма цветной LCD

Detection capability Minimum detectable object size -

Diameter: 20, 30, 40, 50, 70, 150 mm (depends on the setting), Reflectance: 1.8% min., Speed: 1.6 m/s max.*2

Detectable angle -

190° (-5° to 185°)

Scan Cycle B -

84 ms (2 scans) to 672 ms (16 scans)*3

Scan Cycle C -

88 ms (2 scans) to 704 ms (16 scans)*3

High Speed Mode Scan Cycle A -

80 ms (2 scans) to 640 ms (16 scans)*3

Response time (OFF to ON) -

Response time of ON to OFF + 150 ms

Protection zone Minimum detectable object size: 70 / 150 mm -

Standard Mode: 8.4 m / High Speed Mode: 5.7 m

Minimum detectable object size: 50 mm -

Standard Mode: 25 m / High Speed Mode: 21 m*4

Minimum detectable object size: 40 mm -

Standard Mode: 24 m / High Speed Mode: 20 m*4

Minimum detectable object size: 30 mm -

Standard Mode: 23 m / High Speed Mode: 18 m*4

Minimum detectable object size: 20 mm -

Standard Mode: 21 m / High Speed Mode: 15 m*4

Warning zone Minimum detectable object size: 70 / 150 mm -

Standard Mode: 26 m / High Speed Mode: 23 m*4

Additional safety distance -

100 mm*5

Maximum measurement distance -

60 m*6

Maximum number of banks -

Max. 32 banks

Multiple scanner heads -

Max. 3

Camera -

Monitor area: over 190° (-5° to 185°)*7

Light source Type, wavelength -

Infrared laser diode, 905 nm

Laser class IEC -

Class 1 IEC / EN 60825-1

FDA -

Class 1 FDA 21 CFR 1040.10, 1040.11 (Laser Notice No.50)*8

JIS -

Class 1 JIS C6802

Control output (OSSD output) Output type -

PNP or NPN transistor output (settings configurable with SZ-V Configurator)

Number of outputs -

4 outputs

Max. load current -

50 mA

Residual voltage -

Max. 2.5 V (with a cable length of 5 m)

OFF-state voltage -

Max. 2.0 V (with a cable length of 5 m)

Leakage current -

Max. 1 mA*10

Max. capacitive load -

2.2 µF (with a load resistance of 100 ?)

Load wiring resistance -

Max. 2.5 ?

Input (safety-related) PNP -

ON-voltage: 10 to 30 V, OFF-voltage: Open or 0 to 3 V, Short-circuit current: Approx. 2.5 mA (EDM input: Approx. 10 mA)

NPN -

ON-voltage: 0 to 3 V, OFF-voltage: Open or 10 V to Power voltage, Short-circuit current: Approx. 2.5 mA (Approx. 10 mA for EDM)

Non safety-related output (AUX output) Output type -

Transistor output (PNP or NPN, settings configurable with SZ-V Configurator)

Residual voltage (during ON) -

Max. 2.5 V (with a cable length of 5 m)

Interface USB -

USB 2.0

Cable length Power cable -

30 m or less*11

Connection cable -

20 m or less each*12

EMI -

EN55011 Class A, FCC Part15B Class A, ICES-003 Class A

Safety -

IEC61496-1, EN61496-1, UL61496-1 (Type3 ESPE), IEC61496-3, EN61496-3 (Type3 AOPDDR), IEC61508, EN61508, IEC62061, EN62061 (SIL2/SILCL2), EN ISO13849-1:2015 (PLd, Category3), IEC61784-3-3, UL508, UL1998, CSA C22.2 No.14, CSA C22.2 No.0.8

Rating Power consumption -

11.8 W (without load), 55.0 W (with load)*13

Power voltage -

When using a converter power supply: 24 VDC ±10 %, Ripple (P-P) 10 % or less When using a battery: 24 VDC +20 % /-30 %

Storage temperature -

25 to +60 °C (No freezing)

Operating relative humidity -

35 to 85 % RH (No condensation)

Storage relative humidity -

35 to 95 % RH

Shock resistance -

100 m/s2 (Approx. 10 G), 16 ms pulse, 1,000 times in each of the X, Y, and Z directions

Window -

Polycarbonate, PEI

Indicator part -

Aluminum, PES*7

Display unit case -

Magnesium, PPS, Polycarbonate

System memory -

Aluminum, PPE

Минимальный размер обнаруживаемого объекта -

20, 30, 40, 50, 70, 150 мм

Угол обнаружения -

190° (-5° до 185°)

Время отклика (OFF to ON) -

Время ON to OFF + 150 мс

Максимальное расстояние измерения -

60 м

Максимальное количество банков -

Количество выходов (OSSD) -

Максимальный ток нагрузки (OSSD) -

50 мА

Интерфейс -

USB 2.0

Температура хранения -

25 до +60 °C (без замерзания)

Рабочая относительная влажность -

35 до 85 % RH (без конденсации)

Ударопрочность -

100 м/с2 (прибл. 10 G), импульс 16 мс, 1,000 раз в каждом из направлений X, Y, Z

Материал окна -

Поликарбонат, PEI

Материал корпуса дисплея -

Магний, PPS, Поликарбонат

Окружающее освещение -

Лампа накаливания: 1,500 люкс или менее

Электромагнитная совместимость (EMI) -

EN55011 Class A, FCC Part15B Class A, ICES-003 Class A

Стандарты безопасности -

Относительная влажность хранения -

35 до 95 % RH

Класс лазера (FDA) -

Class 1 FDA 21 CFR 1040.10, 1040.11 (Laser Notice No.50)

Класс лазера (IEC) -

Class 1 IEC / EN 60825-1

Дополнительное безопасное расстояние -

100 мм

Цикл сканирования (режим B) -

84 мс (2 сканирования) до 672 мс (16 сканирований)

Цикл сканирования (режим C) -

88 мс (2 сканирования) до 704 мс (16 сканирований)

Цикл сканирования (высокоскоростной режим A) -

80 мс (2 сканирования) до 640 мс (16 сканирований)

Класс лазера (JIS) -

Class 1 JIS C6802

Остаточное напряжение (OSSD) -

Макс. 2.5 В (при длине кабеля 5 м)

Ток утечки (OSSD) -

Макс. 1 мА

Максимальная емкостная нагрузка (OSSD) -

2.2 µF (при сопротивлении нагрузки 100 Ом)

Длина кабеля питания -

30 м или менее

Длина соединительного кабеля -

20 м или менее каждый

Материал системной памяти -

Алюминий, PPE

Зона защиты (мин. размер 70/150 мм) -

Стандартный режим: 8.4 м / Высокоскоростной режим: 5.7 м

Зона защиты (мин. размер 50 мм) -

Стандартный режим: 25 м / Высокоскоростной режим: 21 м

Зона защиты (мин. размер 40 мм) -

Стандартный режим: 24 м / Высокоскоростной режим: 20 м

Зона защиты (мин. размер 30 мм) -

Стандартный режим: 23 м / Высокоскоростной режим: 18 м

Зона защиты (мин. размер 20 мм) -

Стандартный режим: 21 м / Высокоскоростной режим: 15 м

Зона предупреждения (мин. размер 70/150 мм) -

Стандартный режим: 26 м / Высокоскоростной режим: 23 м

Максимальное количество сканирующих головок -

Камера -

Зона мониторинга: более 190° (-5° до 185°)

Тип источника света, длина волны -

Инфракрасный лазерный диод, 905 нм

Тип управляющего выхода (OSSD) -

PNP или NPN транзисторный выход

Напряжение в выключенном состоянии (OSSD) -

Макс. 2.0 В (при длине кабеля 5 м)

Сопротивление проводки нагрузки (OSSD) -

Макс. 2.5 Ом

Вход (связанный с безопасностью) PNP -

ON-напряжение: 10 до 30 В, OFF-напряжение: разомкнуто или 0 до 3 В

Вход (связанный с безопасностью) NPN -

ON-напряжение: 0 до 3 В, OFF-напряжение: разомкнуто или 10 В до напряжения питания

Тип выхода (не связанный с безопасностью, AUX) -

Транзисторный выход (PNP или NPN)

Остаточное напряжение (AUX, при ON) -

Макс. 2.5 В (при длине кабеля 5 м)

Материал индикаторной части -

Алюминий, PES

Модель -

SZ-V32XSZ-V32X*1

ОПИСАНИЕ

Датчик безопасности Keyence SZ-V32X является многозонным устройством, разработанным для применения в промышленных и инженерных системах. Модель SZ-V32X*1 от бренда Keyence обеспечивает обнаружение объектов с минимальным размером от 20 мм до 150 мм в зависимости от настроек, с отражательной способностью не менее 1.8% и максимальной скоростью 1.6 м/с. Устройство имеет угол обнаружения 190° (от -5° до 185°) и поддерживает до 32 банков и до 3 сканирующих головок.

Технические характеристики включают время отклика (OFF to ON) равное времени ON to OFF + 150 мс. Зона защиты для объектов размером 70/150 мм составляет 8.4 м в стандартном режиме и 5.7 м в высокоскоростном режиме. Для объектов размером 20 мм зона защиты достигает 21 м в стандартном режиме и 15 м в высокоскоростном режиме. Датчик оснащен цветным ЖК-дисплеем QVGA 2.2 дюйма и использует инфракрасный лазерный диод с длиной волны 905 нм, соответствующий классу 1 IEC/EN 60825-1.

Устройство поддерживает транзисторные выходы OSSD (PNP или NPN) с 4 выходами и максимальным током нагрузки 50 мА. Входные параметры для PNP: ON-напряжение от 10 до 30 В, OFF-напряжение: разомкнуто или от 0 до 3 В. Для NPN: ON-напряжение от 0 до 3 В, OFF-напряжение: разомкнуто или от 10 В до напряжения питания. Датчик имеет интерфейс USB 2.0 и степень защиты IP65 (IEC60529), что обеспечивает его работу в условиях окружающей температуры от -10 до +50 °C.

Датчик безопасности Keyence SZ-V32X соответствует стандартам безопасности IEC61496-1, EN61496-1 (Type3 ESPE), IEC61496-3, EN61496-3 (Type3 AOPDDR), а также IEC61508, EN61508, IEC62061, EN62061 (SIL2/SILCL2) и EN ISO13849-1:2015 (PLd, Category3). Потребляемая мощность составляет 11.8 Вт без нагрузки и 55.0 Вт с нагрузкой. Корпус выполнен из поликарбоната, PEI, алюминия, PES, магния и PPS. Вес устройства составляет приблизительно 2100 г.
