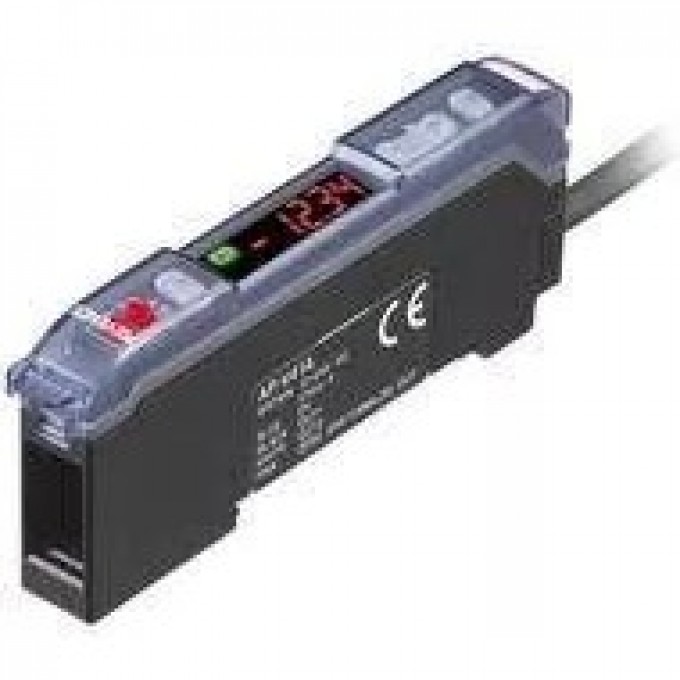

Датчик давления KEYENCE AP-V41WP усилитель PNP AP-V41WP-325296
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Датчик давления Keyence AP-V41WP представляет собой усилительный блок (Amplifier Unit) с типом выхода PNP. Он предназначен для работы с сенсорными головками серий AP-41M, AP-41, AP-43, AP-44 и AP-48. Устройство оснащено 4,5-разрядным 2-цветным 7-сегментным светодиодным дисплеем с высотой символов 4,5 мм и индикатором AI, обеспечивая частоту обновления 10 раз в секунду.
Датчик имеет два красных светодиодных индикатора для контроля выходов 1 и 2. Разрешение дисплея варьируется в зависимости от подключенной сенсорной головки и выбранного режима: от 0.01 кПа для AP-41M/41 в режиме высокого разрешения до 0.001 МПа для AP-43 в стандартном режиме. Устройство поддерживает аналоговый выход от 1 до 5 В с максимальным сопротивлением нагрузки 1 кОм и два PNP выхода с открытым коллектором до 100 мА.
AP-V41WP разработан для применения в промышленных, строительных и инженерных системах, где требуется точное измерение и контроль давления. Он обеспечивает стабильную работу при высоких нагрузках и подходит для задач, требующих высокой надежности и минимальных эксплуатационных затрат. Диапазон рабочих температур составляет от 0 до +50 °C, а относительная влажность — от 35 до 85 % RH (без конденсации).
Устройство питается от 12 до 24 В постоянного тока с допуском ±10 % и пульсациями не более 10 %. Потребляемая мощность в нормальном режиме составляет до 840 мВт (70 мА) при 12 В и до 1200 мВт (50 мА) при 24 В. В режиме Eco потребление снижается до 600 мВт (50 мА) при 12 В и 960 мВт (40 мА) при 24 В. В комплект поставки входят монтажный кронштейн и разъем для подключения головки.
• Тип: Усилительный блок, PNP;
• Применимые сенсорные головки: AP-41M, AP-41, AP-43, AP-44, AP-48;
• Дисплей: 4 1/2-разрядный, 2-цветный, 7-сегментный LED (высота символов: 4.5 мм), индикатор AI (зеленый), цикл отображения: 10 раз/с;
• Индикатор работы: Красный LED x 2 (соответствует выходам управления 1 и 2);
• Потребляемая мощность (нормальный режим): 12 В: 840 мВт (70 мА) макс., 24 В: 1,200 мВт (50 мА) макс.;
• Разрешение дисплея: AP-41M/41: стандартный режим 0.1 кПа, режим высокого разрешения/фокуса 0.01 кПа; AP-43: стандартный режим 0.001 МПа, режим высокого разрешения/фокуса 0.1 кПа; AP-44/48: стандартный режим 0.1 кПа, режим высокого разрешения/фокуса 0.02 кПа;
• Температурная характеристика дисплея: ±1 % от F.S. или менее;
• Гистерезис: Стандартный режим: 0.5 % от F.S., режим высокого разрешения: 0.1 % от F.S., режим переменного гистерезиса (F-2): переменный;
• Время отклика (функция предотвращения дребезга): 1/2.5/5/100/500 мс (выбирается, 1 мс используется при выборе высокоскоростного режима);
• Аналоговый выход: 1 до 5 В с сопротивлением нагрузки 1 кОм макс. (или выбираемый вход сдвига нуля);
• Вход сдвига нуля: Время входа: 2 мс или более (или выбираемый аналоговый выход);
• Выход управления: Максимальный PNP выход с открытым коллектором: 100 мА (30 В или менее), остаточное напряжение: 1 В или менее, 2 выхода (N.O./N.C. переключаемые);
• Напряжение питания: 12 до 24 В постоянного тока ±10 %, пульсации (P-P) 10 % или менее;
• Потребляемая мощность (режим Eco): 12 В: 600 мВт (50 мА) макс., 24 В: 960 мВт (40 мА) макс.;
• Температура окружающей среды: 0 до +50 °C (без замерзания);
• Относительная влажность: 35 до 85 % RH (без конденсации);
• Виброустойчивость: 10 до 55 Гц, двойная амплитуда 1.5 мм, 2 часа в каждом из направлений X, Y и Z;
• Материал: Поликарбонат;
• Комплектация: Монтажный кронштейн, разъем для подключения головки;
• Вес: Прибл. 80 г (с кабелем 2 м).
