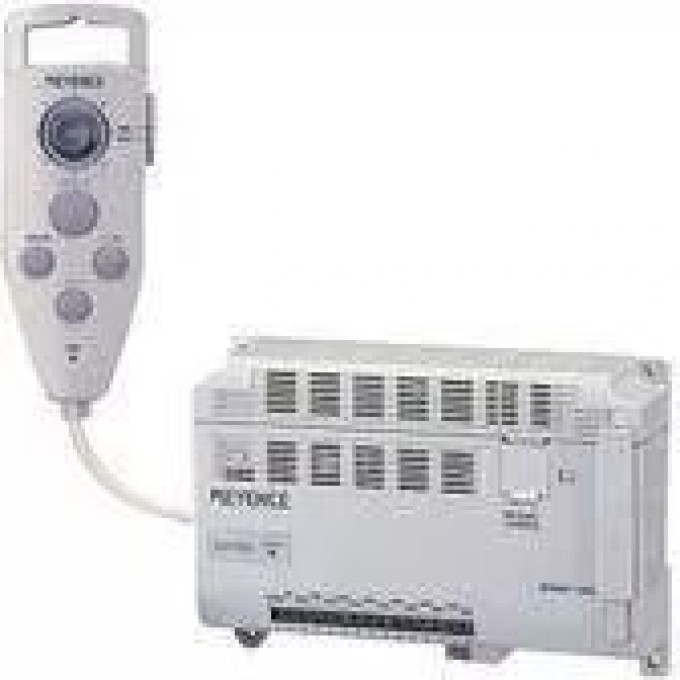

ХАРАКТЕРИСТИКИ
Environmental resistance Ambient temperature
- 0 to +40 °C
Weight
- Controller: Approx. 400 g, Remote control console: Approx. 160 g
Температура окружающей среды
- 0 до +40 °C
Type
- Separate monitor type
Relative humidity
- 35 to 85 % RH (No condensation)
Относительная влажность
- 35 до 85 % RH (без конденсации)
Control output
- NPN: 9, 50 mA max. (30 V max.)
Rating Power voltage
- 24 VDC ±10 %
Current consumption
- 700 mA
Напряжение питания
- 24 В постоянного тока ±10 %
Потребляемый ток
- 700 мА
No. of pixels
- 508 (H) x 480 (V): 240,000 pixels
Process cycle
- 30 c/s (Varies depending on the setting.)
Binary level
- Colour binary conversion processing by colour extraction or colour shade processing
Program registration
- 16 programs (8 programs when two cameras are used) Programs are externally selectable
No. of registered screens
- 16 screens (1 screen/program or 2 screens/program)
Absolute position detection
- 4/program, Window shape: square
Inspection mode Width measurement
- 8/program, Window shape: square
Count
- 8/program, Window shape: square/circle
Flaw detection
- 8/program, Window shape: square/circle/circumference/arc
Point sensor
- 8/program, 8 points/window
Center-of-gravity
- 8/program, Window shape: square/circle
Adjustment Position adjustment
- Colour shade search/line sensor/colour binary processing (Centre of gravity, principal axis angle, X-/Y-axis direction, ±180° rotation)
Illumination adjustment
- 1 illumination adjustment window/program (2/program when 2 cameras are used.)
Pre-processing (Filter function)
- Expand/shrink/median/average/edge emphasis/edge extraction/shading/brightness up/tint up/invert
Auto-sequence
- Continuous processing of 4 programs max. (Up to 32 inspectionscan be continuously processed)
Data calculation
- Unit conversion (pixel, mm, inch) + Offset
Setup menu
- Save parameter upon setting
Control input External trigger
- 1 (Non-voltage input)
Program selection
- Data input (x4), 16 programs selectable (Non-voltage input)
Continuous detection
- Detection is continued without an external trigger when the program No. is changed while CONT input is on. (Non-voltage input)
Screen registration
- 2. Screens are registered by a trigger signal while REC input is on. (Non-voltage input)
Display/output window selection
- Data input (x3), 8 windows selectable (Non-voltage input)
LCD monitor Panel
- Not provided
Memory card
- Compact Flash memory
Video output
- Conforming to NTSC system
RS-232C interface
- 1 ch, numerical value output and control input/output (Baud rate: 38,400 bps max. selectable)
Numerical value output
- Binary 13 bits, 10 mA max. (30 V max.)
Analogue output
- 0 to 4 V output, output impedance: 100 ?
Display language
- Japanese/English selectable
Количество пикселей
- 240 000 (508 (Г) x 480 (В))
Цикл обработки
- 30 кадров/с (зависит от настроек)
Бинарный уровень
- Цветовое бинарное преобразование по извлечению цвета или обработке оттенков
Регистрация программ
- 16 программ (8 при двух камерах), внешне выбираемые
Количество зарегистрированных экранов
- 16 экранов (1 или 2 экрана/программа)
Обнаружение абсолютной позиции
- 4/программа, форма окна: квадрат
Измерение ширины
- 8/программа, форма окна: квадрат
Подсчет
- 8/программа, форма окна: квадрат/круг
Обнаружение дефектов
- 8/программа, форма окна: квадрат/круг/окружность/дуга
Точечный датчик
- 8/программа, 8 точек/окно
Центр тяжести
- 8/программа, форма окна: квадрат/круг
Корректировка позиции
- Поиск оттенков цвета/линейный датчик/бинарная обработка цвета
Корректировка освещения
- 1 окно/программа (2 при двух камерах)
Предварительная обработка (фильтр)
- Расширение/сжатие/медианный/средний/выделение краев/извлечение краев/затенение/повышение яркости/повышение оттенка/инвертирование
Автопоследовательность
- Непрерывная обработка до 4 программ (до 32 инспекций)
Расчет данных
- Преобразование единиц (пиксели, мм, дюймы) + смещение
Сохранение экрана
- 8 экранов
Меню настройки
- Сохранение параметров при настройке
Вход управления (внешний триггер)
- 1 (бесконтактный вход)
Выбор программы
- Ввод данных (x4), 16 программ (бесконтактный вход)
Непрерывное обнаружение
- Продолжается без внешнего триггера при изменении номера программы (бесконтактный вход)
Регистрация экрана
- 2, регистрируются по сигналу триггера (бесконтактный вход)
Выбор окна дисплея/вывода
- Ввод данных (x3), 8 окон (бесконтактный вход)
Панель ЖК-монитора
- Не предусмотрена
Карта памяти
- Compact Flash
Видеовыход
- Соответствует системе NTSC
Интерфейс RS-232C
- 1 канал, числовой вывод и ввод/вывод управления (скорость до 38 400 бит/с)
Выход управления
- NPN: 9, 50 мА макс. (30 В макс.)
Числовой выход
- Бинарный 13 бит, 10 мА макс. (30 В макс.)
Аналоговый выход
- 0-4 В, выходное сопротивление: 100 Ом
Язык дисплея
- Японский/Английский
Вес контроллера
- Прибл. 400 г
Вес пульта дистанционного управления
- Прибл. 160 г
