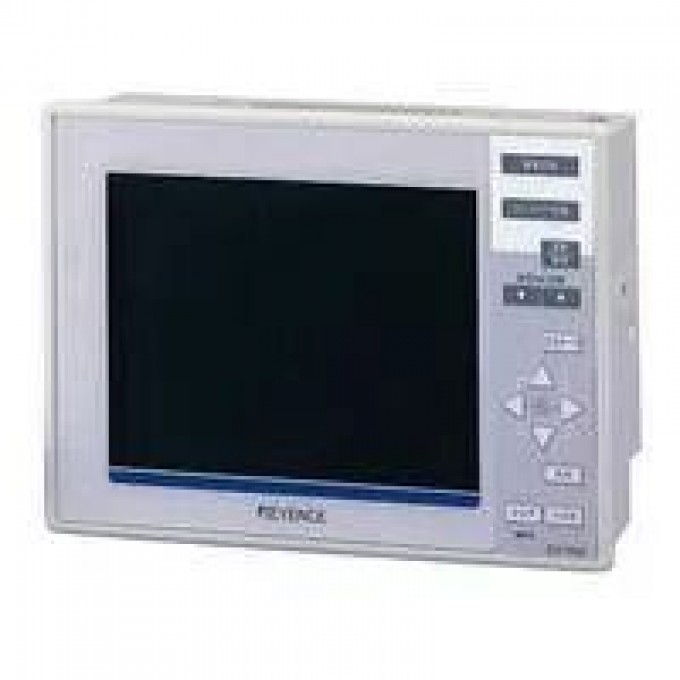

Датчик идентификации KEYENCE CV-751 с встроенным монитором CV-751-324527

Датчик идентификации Keyence CV-751 представляет собой устройство со встроенным монитором, предназначенное для задач визуального контроля и обработки изображений. Модель CV-751 оснащена матрицей с разрешением 508 (Г) x 480 (В) пикселей, что составляет 240 000 пикселей, и обеспечивает цикл обработки до 30 кадров в секунду. Устройство поддерживает цветную бинарную обработку путем извлечения цвета или обработки оттенков.

Датчик позволяет регистрировать до 16 программ (8 программ при использовании двух камер) с возможностью внешнего выбора. Предусмотрено 16 экранов регистрации, по одному или два на программу. Функционал включает абсолютное определение позиции, измерение ширины, подсчет объектов, обнаружение дефектов и точечные датчики. Для настройки доступны функции регулировки положения (поиск оттенков цвета, линейный датчик, обработка цветного бинарного изображения) и регулировка освещения.

Устройство оснащено 5.5-дюймовым полноцветным TFT LCD-монитором с подсветкой на холодно-катодном флуоресцентном свете со сроком службы 40 000 часов. Для хранения данных используется карта памяти Compact Flash. Поддерживаются видеовыход NTSC и интерфейс RS-232C для обмена данными. Датчик работает от источника питания 24 В постоянного тока ±10% и потребляет до 1.4 А.

Датчик Keyence CV-751 подходит для использования в промышленных условиях, где требуется точный и надежный визуальный контроль. Он может применяться для контроля качества продукции, идентификации объектов, измерения геометрических параметров и обнаружения дефектов. Устройство обеспечивает стабильную работу в диапазоне температур от 0 до +40 °C и относительной влажности от 35 до 85% без конденсации.

• Тип: со встроенным монитором;
• Количество пикселей: 508 (Г) x 480 (В), 240 000 пикселей;
• Цикл обработки: 30 кадров/с (зависит от настроек);
• Уровень бинаризации: цветная бинарная обработка путем извлечения цвета или обработки оттенков;
• Регистрация программ: 16 программ (8 при использовании двух камер), с внешним выбором;
• Количество зарегистрированных экранов: 16 экранов (1 экран/программа или 2 экрана/программа);
• Обнаружение абсолютного положения: 4/программа, форма окна: квадрат;
• Измерение ширины: 8/программа, форма окна: квадрат;
• Подсчет: 8/программа, форма окна: квадрат/круг;
• Обнаружение дефектов: 8/программа, форма окна: квадрат/круг/окружность/дуга;
• Точечный датчик: 8/программа, 8 точек/окно;
• Центр тяжести: 8/программа, форма окна: квадрат/круг;
• Регулировка положения: поиск оттенков цвета/линейный датчик/обработка цветного бинарного изображения (центр тяжести, угол главной оси, направление по осям X/Y, вращение ±180°);
• Регулировка освещения: 1 окно регулировки освещения/программа (2/программа при использовании 2 камер);
• Предварительная обработка (функция фильтра): расширение/сжатие/медиана/среднее/усиление края/извлечение края/затенение/увеличение яркости/увеличение оттенка/инвертирование;
• Автоматическая последовательность: непрерывная обработка до 4 программ (до 32 проверок [4 программы x 8 окон] могут быть обработаны непрерывно);
• Расчет данных: преобразование единиц (пиксель, мм, дюйм) + смещение;
• Сохранение экрана: 8 экранов;
• Меню настройки: сохранение параметров при настройке;
• Вход камеры: 2;
• Вход управления: внешний триггер (1, беспотенциальный вход);
• Выбор программы: ввод данных (x4), 16 программ выбираются (беспотенциальный вход);
• Непрерывное обнаружение: обнаружение продолжается без внешнего триггера при изменении номера программы, когда вход CONT включен (беспотенциальный вход);
• Регистрация экрана: 2. Экраны регистрируются сигналом триггера, когда вход REC включен (беспотенциальный вход);
• Выбор окна отображения/вывода: ввод данных (x3), 8 окон выбираются (беспотенциальный вход);
• Панель LCD-монитора: TFT 5.5 дюймов, полноцветный;
• Подсветка: холодно-катодная флуоресцентная лампа (срок службы: 40 000 часов);
• Карта памяти: Compact Flash;
• Видеовыход: соответствует системе NTSC;
• Интерфейс RS-232C: 1 канал, вывод числовых значений и ввод/вывод управления (скорость передачи: до 38 400 бит/с, выбираемая);
• Выход управления: NPN: 9, макс. 50 мА (макс. 30 В);
• Вывод числовых значений: бинарный 13 бит, макс. 10 мА (макс. 30 В);
• Аналоговый выход: 0 до 4 В, выходное сопротивление: 100 Ом;
• Язык отображения: японский/английский (выбираемый);
• Напряжение питания: 24 В постоянного тока ±10 %;
• Потребляемый ток: 1.4 А;
• Температура окружающей среды: от 0 до +40 °C;
• Относительная влажность: от 35 до 85 % RH (без конденсации);
• Вес контроллера: около 900 г.
