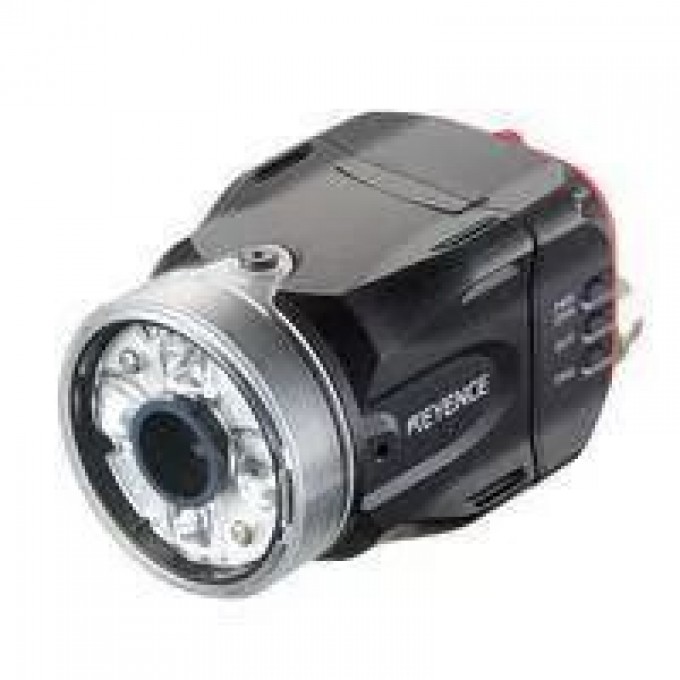

Датчик идентификации KEYENCE IV-150MA короткого диапазона IV-150MA-324101
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Датчик идентификации Keyence IV-150MA представляет собой компактное устройство для визуального контроля и распознавания объектов. Модель IV-150MA предназначена для работы на коротких дистанциях от 50 до 150 мм, обеспечивая высокую точность обнаружения. Устройство оснащено монохромным CMOS-сенсором 1/3 дюйма с разрешением 752 (Г) x 480 (В) пикселей, что позволяет получать детализированные изображения для анализа. Подсветка осуществляется красным светодиодом с возможностью переключения между импульсным и постоянным режимами.
Датчик поддерживает различные типы инструментов для анализа, включая обнаружение формы, цветной области, общей области и позиционирование. Доступно 16 инструментов обнаружения и 1 инструмент для регулировки положения. Устройство может хранить до 300 изображений и предлагает 32 программы настроек. Функции анализа включают статистику (время обработки, количество OK/NG, ошибки триггера) и гистограммы. Среди дополнительных функций — HDR, HighGain, цифровой зум, коррекция яркости и наклона, а также маскирование областей.
Keyence IV-150MA обладает широкими возможностями подключения, включая 6 входов (IN1-IN6) с переключаемым типом (безнапряжный/напряжный) и 4 выхода (OUT1-OUT4) с открытым коллектором (NPN/PNP). Поддерживается стандарт Ethernet 100BASE-TX/10BASE-T через 4-контактный разъем M12, а также сетевые протоколы FTP-клиент, EtherNet/IP™ и PROFINET. Датчик работает от источника питания 24 В постоянного тока ±10% и имеет степень защиты IP67, что обеспечивает его надежную работу в промышленных условиях.
Корпус датчика выполнен из литого алюминия, передняя крышка из акрила, а уплотнения из NBR. Устройство устойчиво к вибрациям (10-55 Гц, двойная амплитуда 1.5 мм) и ударам (500 м/с², 3 раза в 6 направлениях). Рабочая температура составляет от 0 до +50 °C при относительной влажности от 35 до 85% RH без конденсации. Вес датчика составляет приблизительно 270 г.
• Тип датчика: Короткий диапазон;
• Дистанция установки: от 50 до 150 мм;
• Поле зрения: от 12x9 мм (при 50 мм) до 36x27 мм (при 150 мм);
• Тип датчика изображения: 1/3 дюйма монохромный CMOS;
• Разрешение пикселей: 752 (Г) x 480 (В);
• Фокусировка: Автоматическая;
• Время экспозиции: от 1/20 до 1/25 000 с;
• Подсветка: Красный светодиод;
• Метод освещения: Импульсный/постоянный (переключаемый);
• Типы инструментов: Обнаружение формы, цветной области, области, регулировка положения;
• Количество инструментов: 16 для обнаружения, 1 для регулировки положения;
• Количество программ: 32;
• История изображений: 300 изображений (только NG/все);
• Аналитическая информация: Статистика/Гистограммы (переключаемые);
• Другие функции: HDR, HighGain, цветовые фильтры, цифровой зум, коррекция яркости, коррекция наклона, баланс белого, маскирование контура/области, тестовый запуск, ToolAutoTune, монитор входа, тест выхода, настройки безопасности, симулятор;
• Индикаторы: PWR/ERR, OUT, TRIG, STATUS, LINK/ACT;
• Тип входа: Безнапряжный/напряжный (переключаемый);
• Количество входов: 6 (IN1-IN6);
• Тип выхода: Открытый коллектор NPN/PNP (переключаемый), N.O./N.C. (переключаемый);
• Количество выходов: 4 (OUT1-OUT4);
• Стандарт Ethernet: 100BASE-TX/10BASE-T;
• Разъем Ethernet: M12 4-контактный;
• Сетевые функции: FTP-клиент, EtherNet/IP™, PROFINET;
• Напряжение питания: 24 В постоянного тока ±10%;
• Потребляемый ток: Не более 0.6 А;
• Степень защиты корпуса: IP67;
• Рабочая температура: от 0 до +50 °C (без замерзания);
• Относительная влажность: от 35 до 85 % RH (без конденсации);
• Виброустойчивость: 10-55 Гц, двойная амплитуда 1.5 мм, 2 часа по осям X, Y, Z;
• Ударопрочность: 500 м/с², 3 раза в 6 направлениях;
• Материал корпуса: Литой алюминий;
• Материал уплотнения: NBR;
• Материал передней крышки: Акрил;
• Материал монтажного адаптера: POM;
• Вес: Приблизительно 270 г.
