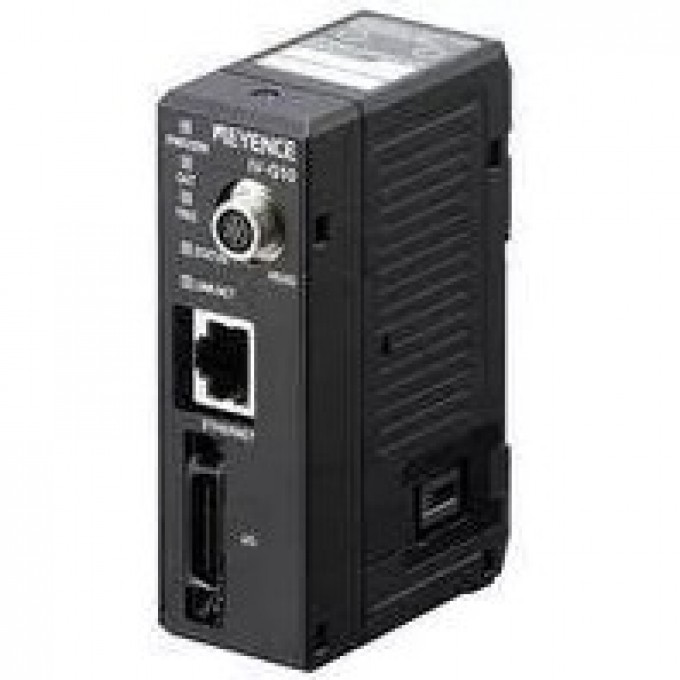

ХАРАКТЕРИСТИКИ
Environmental resistance Ambient temperature
- 0 to +50 °C (No freezing)*11
Рабочая температура
- 0 до +50 °C
Relative humidity
- 35 to 85 % RH (No condensation)
Material
- Main unit case: Polycarbonate
Относительная влажность
- 35 до 85 % RH
Материал корпуса
- Поликарбонат
Rating Power voltage
- 24 VDC ±10 % (including ripple)
Current consumption
- 0.8 A or less. 1.5 A or less when also using an expansion unit (IV-HG15). (The output load is excluded.)
Потребляемый ток
- 0.8 А (без расширительного блока), 1.5 А (с расширительным блоком IV-HG15)
Input type
- Non-voltage input/voltage input is switchable For non-voltage input: ON voltage 2 V or lower, OFF current 0.1 mA or lower, ON current 2 mA (short circuit) For voltage input: Maximum input rating 26.4 V, ON voltage 18 V or higher, OFF current 0.2 mA or lower, ON current 2 mA (for 24 V)
Output type
- Open collector output NPN/PNP is switchable, N.O./N.C. is switchable For open collector NPN output: Maximum rating 26.4 V 50 mA (20 mA when linked to an expansion unit), remaining voltage 1.5 V or lower For open collector PNP output: Maximum rating 26.4 V 50 mA (20 mA when linked to an expansion unit), remaining voltage 2 V or lower
Connector
- RJ-45 8pin connector*10
Тип входа
- Безнапряжный/вольтовый (переключаемый)
Тип выхода
- Открытый коллектор NPN/PNP (переключаемый), N.O./N.C. (переключаемый)
Tools Type
- Shape Detection, Area*1, Colour Area*2, Edge Pixels, Width/Height, Diameter, Edge Presence, Pitch, Position Adjustment, High Speed Position Adjustment (1-Axis/2-Axis Adjustment), OCR*3
Number
- Detection tools: 16 tools, position adjustment tool: 1 tool*4
Switch settings (programs)
- 32 programmes
Image history Numbers
- When using a colour type head: 100 images*5, when using a monochrome type head: 300 images*6*7
Condition
- NG only/All is selectable*7
Analysis information
- OFF/Statistics/Histograms/Matching rate list is switchable Statistics: Processing time (latest value, MAX, MIN, AVE), number of OKs, number of NGs, trigger numbers, trigger errors, judgement results list by tools Histograms: Histogram, matching degree (latest value, MAX, MIN, AVE), numbers of OKs, numbers of NGs Matching rate list: Judgment results list by tools, matching rate list by tools, judgment bar list by tools*8
Other functions
- HDR, HighGain, Colour filters*2, Digital zoom (2x, 4x)*9, Brightness correction, Tilt correction, White balance*2, Mask function, Colour histogram, Test run, ToolAutoTune, Input monitor, Output test, Security settings, Simulator, Mutual interference prevention, Direct connection (2 units or more), Sensor date/time information addition, Scaling function, Failing sensor list, Failure hold
Indicators
- PWR/ERR, OUT, TRIG, STATUS, LINK/ACT
Inputs
- 6 inputs (IN1 to IN6)
Function
- Enable by assigning the optional functions Assignable functions: Total judgement result, RUN, BUSY, Error, Position adjustment result, Judgement result of each tool, Result of the logical operation of each tool, Main unit/expansion unit logical output
Outputs
- 8 outputs (OUT1 to OUT8)
Ethernet Standard
- 100BASE-TX/10BASE-T*10
Network function
- FTP client, EtherNet/IPTM, PROFINET
Дополнительные функции
- HDR, HighGain, Цветовые фильтры, Цифровой зум (2x, 4x), Коррекция яркости, Коррекция наклона, Баланс белого, Функция маскирования, Цветовая гистограмма, Тестовый запуск, ToolAutoTune, Монитор входа, Тест выхода, Настройки безопасности, Симулятор, Предотвращение взаимных помех, Прямое подключение (2 и более устройств), Добавление информации о дате/времени датчика, Функция масштабирования, Список неисправных датчиков, Удержание неисправности
Индикаторы
- PWR/ERR, OUT, TRIG, STATUS, LINK/ACT
Стандарт Ethernet
- 100BASE-TX/10BASE-T
Разъем Ethernet
- RJ-45 8-контактный
Сетевые функции
- FTP клиент, EtherNet/IP™, PROFINET
Информация для анализа
- Статистика, Гистограммы, Список соответствия
Функции входов
- Общий результат оценки, RUN, BUSY, Ошибка, Результат регулировки положения, Результат оценки каждого инструмента, Результат логической операции каждого инструмента, Логический выход основного/расширительного блока
Выходы
- 8 (OUT1 до OUT8)
Тип инструментов
- Обнаружение формы, Площади (цветной/монохромной), Пикселей края, Ширины/Высоты, Диаметра, Наличия края, Шага, Регулировка положения, OCR
Количество инструментов обнаружения
- 16
Количество инструментов регулировки положения
- 1
Количество изображений в истории (цветной тип)
- 100
Количество изображений в истории (монохромный тип)
- 300
