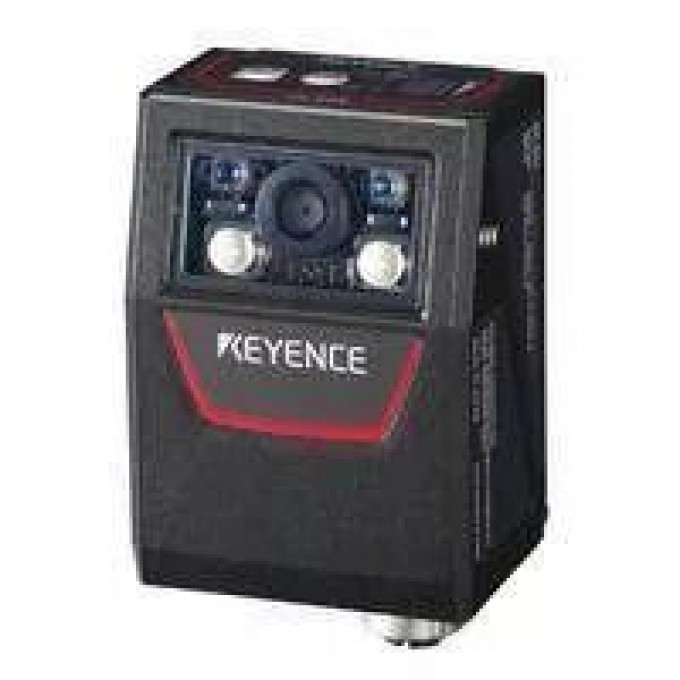

Датчик идентификации KEYENCE SR-650 ближнего действия SR-650-324074
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Датчик идентификации Keyence SR-650 представляет собой устройство ближнего действия, разработанное для точного считывания одномерных и двухмерных кодов. Он оснащен CMOS-сенсором с разрешением 752x480 пикселей и использует высокоинтенсивный красный светодиод (630 нм) в качестве источника освещения, соответствующего классу 1 LED Product (IEC60825-1). Для позиционирования предусмотрен видимый полупроводниковый лазер с длиной волны 660 нм и выходной мощностью 60 мкВт, также относящийся к классу 1 Laser Product.
Устройство поддерживает двунаправленный вход напряжения с максимальным значением 30 В постоянного тока и минимальным напряжением включения 15 В. Датчик имеет три фото-MOS релейных выхода, каждый из которых способен выдерживать нагрузку до 50 мА, при этом общая нагрузка на все выходы не должна превышать 100 мА. Для связи доступны интерфейсы Ethernet (10BASE-T/100BASE-TX Cat.5 с поддержкой TCP/IP, EtherNet/IPTM, FTP, BOOTP) и RS-232C с настраиваемой скоростью передачи данных от 9600 до 115200 бит/с.
Keyence SR-650 обеспечивает дальность считывания штрихкодов от 30 до 100 мм (при минимальной ширине штриха 0.33 мм) и 2D-кодов (DataMatrix, QR) от 40 до 80 мм (при размере ячейки 0.25 мм). Минимальное разрешение для 2D-кодов составляет 0.127 мм. Фокусное расстояние фиксировано на 60 мм, а поле зрения при этом составляет 42.5 x 27.1 мм. Датчик имеет степень защиты IP65, что позволяет использовать его в условиях запыленности и влажности, а также устойчив к внешнему освещению до 10 000 люкс (солнечный свет).
Питание датчика осуществляется от порта управления (24 В постоянного тока ±10%) или через Ethernet (PoE TypeA/B 36-57 В), при этом одновременное питание от двух источников не допускается. Потребляемый ток составляет 220 мА при питании от 24 В постоянного тока. Устройство рассчитано на работу в диапазоне температур от 0 до +45 °C при относительной влажности от 35 до 95 % без конденсации. Датчик обладает высокой виброустойчивостью, что подтверждается испытаниями в диапазоне частот от 10 до 500 Гц.
• Тип: Ближнего действия;
• Сенсор приемника: CMOS Image Sensor;
• Количество пикселей: 752x480 пикселей;
• Источник освещения: Высокоинтенсивный красный LED 630 нм, класс 1 LED Product;
• Лазерный указатель: Видимый полупроводниковый лазер 660 нм, выход 60 мкВт, класс 1 Laser Product;
• Тип входа: Двунаправленный вход напряжения, макс. 30 В DC;
• Количество выходов: 3, тип Photo MOS relay output;
• Максимальный ток нагрузки: 1 выход: до 50 мА, 3 выхода: до 100 мА;
• Коммуникационный стандарт Ethernet: 10BASE-T/100BASE-TX Cat.5, поддержка TCP/IP, EtherNet/IPTM, FTP, BOOTP;
• Коммуникационный стандарт Serial: RS-232C, скорость 9600-115200 bps;
• Дальность считывания штрихкодов: 30-100 мм (ширина штриха 0.33 мм);
• Минимальное разрешение 2D: 0.127 мм;
• Дальность считывания DataMatrix/QR: 40-80 мм (размер ячейки 0.25 мм);
• Фокусное расстояние: 60 мм;
• Поле зрения (на фокусном расстоянии): 42.5 мм x 27.1 мм;
• Напряжение питания: 24 В DC ±10% (порт управления) или PoE TypeA/B 36-57 В (порт Ethernet);
• Потребляемый ток: 220 мА (при 24 В DC);
• Степень защиты корпуса: IP65;
• Устойчивость к внешнему освещению: Солнечный свет: 10 000 люкс, Лампа накаливания: 6 000 люкс, Флуоресцентная лампа: 2 000 люкс;
• Диапазон рабочих температур: 0 до +45 °C;
• Диапазон температур хранения: -10 до +50 °C;
• Относительная влажность: 35 до 95 % RH (без конденсации);
• Виброустойчивость: 10-55 Гц, двойная амплитуда 1.5 мм; 55-500 Гц, ускорение 5G; 3 часа в каждом направлении X, Y, Z;
• Вес: Приблизительно 160 г.
