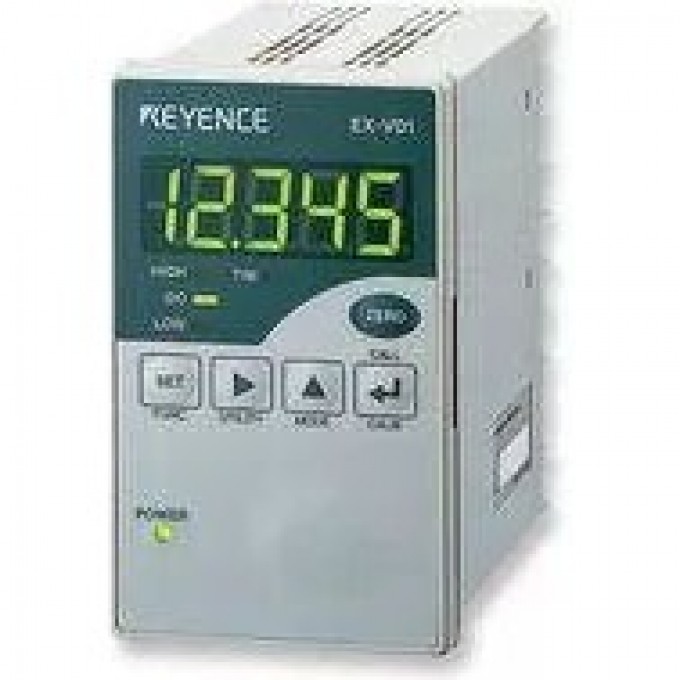

ХАРАКТЕРИСТИКИ
Shape
- 14 x 30 x 4.8 mm Thin profile
Environmental resistance Ambient temperature
- 0 to +50 °C
Рабочая температура
- 0 до +50 °C
Type
- Amplifier Unit NPN
Relative humidity
- 35 to 85 % RH (No condensation)
Тип
- Усилительный блок NPN
Относительная влажность
- 35 до 85 % RH (без конденсации)
Measuring range
- 0 to 4 mm
Display range
- 19999 to +19999
Resolution (No. of averaging measurements: 64)
- 1 µm
Sampling rate
- 40000 samplings max./sec. *2
Display speed
- 20 times/sec
Display power
- 7-segment 2-colour LED
Over-range alarm
- ±FFFF is displayed
Control input Timing input
- NPN open-collector or non-voltage contact signal
Control output
- NPN open-collector or non-voltage contact (Timing input, Reset input, Auto-zero input, Comparator output disable input, Synchronous input, External setting input)
Controloutput Setting method
- Upper/lower 2-level setting x 4 patterns (selectable)
Control output Signal
- NPN open-collector (HIGH, GO and LOW): 100 mA max. (40 V max.)
Controloutput Response time
- 0.075 ms (at maximum speed)
OFF-delay time
- 60 ms (ON/OFF selectable)
Strobe output
- NPN: 100 mA max. (40 V max.), Residual voltage: 1 V max. (N.O.)
Control output Alarm output
- NPN: 100 mA max. (40 V max.), Residual voltage: 1 V max. (N.C.)
Analogue output voltage Output voltage
- ±5V
Response time
- 0.075 ms (at maximum speed)
Temperature characteristics
- 0.07% of F.S./°C *3
Major functions
- FLL, digital filter, auto zero, offset, calculation, measurement mode (15 types), judgment value memory (4 sets), decimal point shift, display digit changing, display of various errors, etc
Rating Power voltage
- 24 VDC ±10 %, Ripple (P-P) 10 % or less
Current consumption
- 240 mA or less
Vibration resistance
- 10 to 55 Hz, Double amplitude 1.5 mm, 2 hours in each of the X, Y, and Z directions
Диапазон измерения
- 0 до 4 мм
Диапазон отображения
- 19999 до +19999
Линейность
- ±0.3% от полной
Скорость выборки
- 40000 выборок/сек. макс
Скорость отображения
- 20 раз/сек
Время задержки выключения (OFF-delay)
- 60 мс (вкл/выкл выбирается)
Строб-выход
- NPN: 100 мА макс. (40 В макс.), остаточное напряжение: 1 В макс. (Н.О.)
Температурные характеристики
- 0.07% от полной шкалы/°C
Основные функции
- FLL, цифровой фильтр, автоноль, смещение, расчет, режим измерения (15 типов), память значений (4 набора), сдвиг десятичной точки, изменение разрядности дисплея, отображение различных ошибок и т.д
Потребляемый ток
- 240 мА или менее
Виброустойчивость
- 10 до 55 Гц, двойная амплитуда 1.5 мм, 2 часа в каждом из направлений X, Y и Z
Выход управления
- NPN с открытым коллектором или беспотенциальный контакт (вход синхронизации, вход сброса, вход автоноля, вход отключения выхода компаратора, синхронный вход, вход внешней настройки)
Вход управления
- NPN с открытым коллектором или беспотенциальный контактный сигнал
Дисплей
- 7-сегментный 2-цветный LED
Сигнал переполнения
- Отображается ±FFFF
Разрешение (64 усредненных измерения)
- 1 мкм
Импеданс аналогового выхода
- 100 Ом
Время отклика аналогового выхода
- 0.075 мс (на максимальной скорости)
Форм-фактор
- Тонкий профиль 14 x 30 x 4.8 мм
Выход тревоги
- NPN: 100 мА макс. (40 В макс.), остаточное напряжение: 1 В макс. (Н.З.)
Метод настройки выхода управления
- 2-уровневая настройка верхнего/нижнего предела x 4 шаблона (выбираемые)
Сигнал выхода управления
- NPN с открытым коллектором (HIGH, GO и LOW): 100 мА макс. (40 В макс.)
Время отклика выхода управления
- 0.075 мс (на максимальной скорости)
Аналоговое выходное напряжение
