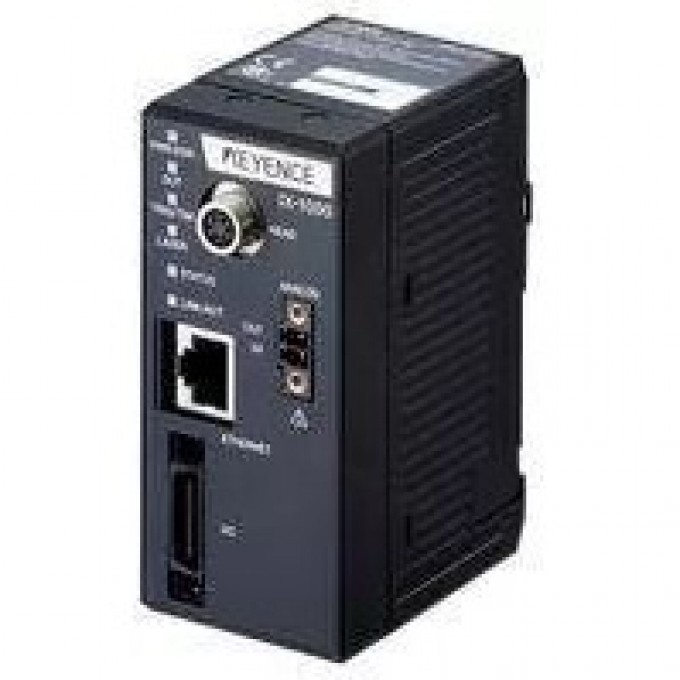

Датчик измерения KEYENCE IX-1000 с минимальной единицей отображения 10 мкм IX-1000-324818
Артикул: IX-1000-324818
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Weight
- Approx. 210 g
Вес
- Приблизительно 210 г
Material
- Main unit case: PC / Power connector: PA, POM / Analogue output connector: PA, POM / I/O connector: PA / Head connector: Zinc + Ni plating, PA/Ethernet connector: Copper alloy + Ni plating / Rear heat sink: Aluminium / Main unit rear DIN rail fixing tab: POM / Nameplate: PC
Материал корпуса
- Корпус основного блока: ПК / Разъем питания: PA, POM / Разъем аналогового выхода: PA, POM / Разъем ввода/вывода: PA / Разъем головки: Цинк + никелирование, PA / Разъем Ethernet: Медный сплав + никелирование / Задний радиатор: Алюминий / Задняя DIN-рейка основного блока: POM / Шильдик: ПК
Рабочая температура окружающей среды
- 0 до +50°C (без замерзания)
Display range
- ±999.99 to ±999 mm (with 4 selectable steps)*1
Current consumption
- Max. 1.9 A or less (With main unit only: 0.8 A or less, With unit expansion: 1.9 A or less) (Excluding output load) *8
Диапазон отображения
- ±999.99 до ±999 мм (4 выбираемых шага)
Потребляемый ток
- Макс. 1.9 А или менее (только основной блок: 0.8 А или менее, с расширением: 1.9 А или менее)
Output
- Open collector output, NPN/PNP switchable, N.O./N.C. switchable For open collector NPN output: Maximum rating of 26.4 V, 50 mA (20 mA when linked to an expansion unit), residual voltage of 1.5 V or less For open collector PNP output: Maximum rating of 26.4 V, 50 mA (20 mA when linked to an expansion unit), residual voltage of 2 V or less
Operating ambient humidity
- 35 to 85% RH (No condensation)
Рабочая влажность окружающей среды
- 35 до 85% RH (без конденсации)
Output Number of outputs
- 10 (OUT1 to OUT10)
Connector
- RJ45 8-pin connector*6
Выход
- Открытый коллектор, переключаемый NPN/PNP, N.O./N.C., 10 выходов (OUT1-OUT10)
Function
- Enable by assigning the optional functions Assignable functions: Total judgement result (All OK, Any OK/NG), run, busy, error, position adjustment result, tilt correction result, Monochromatic detection / Height detection tool result (OK/NG), Height / height difference / Max./Min. / calculation tool result (OK/NG/HIGH/LO), Alarm
Ethernet Standard
- 100BASE-TX/10BASE-T*6
Количество программ
- 32
Стандарт Ethernet
- 100BASE-TX/10BASE-T
Разъем Ethernet
- RJ45 8-контактный
Environmental resistance Operating ambient temperature
- 0 to +50°C (No freezing)
Минимальная единица отображения
- 10 мкм
Тип блока
- Основной блок
Количество подключаемых устройств
- Основные блоки: 1, Расширительные блоки: 1, Коммуникационные(DL): 1
Input
- Non-voltage input/voltage input is switchable For non-voltage input: ON voltage 2 V or lower, OFF current 0.1 mA or lower, ON current 2 mA (short circuit) For voltage input: Maximum input rating 26.4 V, ON voltage 18 V or higher, OFF current 0.2 mA or lower, ON current 2 mA (for 24 V)
Вход
- Переключаемый без напряжения/с напряжением, 8 входов (IN1-IN8)
Main unit / expansion unit
- Main unit
Display Min. display unit
- 10 µm*1
Tools Scan mode
- Height, Height difference, Max./Min., Height difference calculation, Thickness calculation, Height detection, Monochromatic detection, Position adjustment (Max. number of settings) Detection: 16 tools, Position adjustment: 1 tool*2
Line mode
- Average count, Laser position adjustment, Timing input, Head tilt correction (fixed only), Ambient light removal for measurement, HOLD function, Alarm setting, Measurement method (Ave./Max./Min.)
Other functions Common
- ZERO/offset, Operating threshold adjustment, 2-point calibration, Measurement direction, Position correction NG measurement, Zero/offset recording, Capture mode (HDR) Sensor date/time Information addition, N.O./N.C. switching, I/O monitor, Automatic brightness adjustment, Lighting (ON/OFF), Total judgement conditions, NPN/PNP switching, Simultaneous main unit/expansion unit input, Light interference prevention, Security
Scan mode
- Measurement range, Measurement position (small/standard/large), Measurement mode, Measurement noise elimination, Imaging mode (high gain), Tilt correction (fixed or real-time correction), Glare removal, Trigger input (internal/external), Trigger interval, Trigger delay, Trigger error, Monochrome histogram, Fixed reference area, Mask outline, Rotation range
Input Number of inputs
- 8 (IN1 to IN8)
Analogue voltage output
- ±5 V, 1 to 5 V, 0 to 5 V, Output impedance: 100 ?*3
Analogue current output
- 4 to 20 mA, max. load resistance: 350 ?*3
Number of programs
- 32
Statistical information
- Scan mode: Measured value / Degree of similarity (Max., Min., Ave.), Processing time (Latest, Max., Min., Ave.), Count (Number of OKs / Number of NGs / Number of triggers) Line mode: Measured value / Degree of similarity (Max., Min., Ave.), Count (Number of OKs / Number of NGs / Number of triggers) *1*4
Detection history Saved history
- 100*5
Save conditions
- Selectable from NG only / All*5
Interface compatibility
- CC-Link / DeviceNetTM / EtherNet/IPTM / EtherCAT? / RS-232C / BCD / PROFINET / PROFIBUS / TCP/IP output*7
Number of connectible units
- Main units: 1, Expansion units: 1, Communication units (DL): 1
Ratings Power voltage
- 24 VDC ±10% (including ripple)
Инструменты сканирования
- Высота, разница высот, Макс./Мин., расчет разницы высот, расчет толщины, обнаружение высоты, монохроматическое обнаружение, регулировка положения (до 16 инструментов обнаружения, 1 инструмент регулировки положения)
Режим линии
- Среднее значение, регулировка положения лазера, вход синхронизации, коррекция наклона головки, удаление окружающего света для измерения, функция HOLD, настройка сигнализации, метод измерения (Ave./Max./Min.)
Общие функции
- ZERO/смещение, регулировка рабочего порога, 2-точечная калибровка, направление измерения, коррекция положения NG измерения, запись нуля/смещения, режим захвата (HDR), добавление информации о дате/времени датчика, переключение N.O./N.C., монитор ввода/вывода, автоматическая регулировка яркости, освещение (ВКЛ/ВЫКЛ), общие условия оценки, переключение NPN/PNP, одновременный ввод основного/расширительного блока, предотвращение световых помех, безопасность
Функции режима сканирования
- Диапазон измерения, положение измерения (малое/стандартное/большое), режим измерения, устранение шума измерения, режим изображения (высокое усиление), коррекция наклона (фиксированная или в реальном времени), удаление бликов, триггерный вход (внутренний/внешний), интервал триггера, задержка триггера, ошибка триггера, монохромная гистограмма, фиксированная опорная область, контур маски, диапазон вращения
Функции входа
- Назначаемые функции: Общий результат оценки (Все OK, Любой OK/NG), запуск, занято, ошибка, результат регулировки положения, результат коррекции наклона, результат инструмента монохроматического/высотного обнаружения (OK/NG), результат инструмента высоты/разницы высот/Макс./Мин./расчета (OK/NG/HIGH/LO), сигнализация
Аналоговый выход тока
- 4 до 20 мА, макс. сопротивление нагрузки: 350 Ом
Статистическая информация
- Режим сканирования: измеренное значение / степень сходства (Макс., Мин., Ср.), время обработки (Последнее, Макс., Мин., Ср.), счетчик (Количество OK / Количество NG / Количество триггеров); Режим линии: измеренное значение / степень сходства (Макс., Мин., Ср.), счетчик (Количество OK / Количество NG / Количество триггеров)
История обнаружения
- 100 сохраненных записей
Условия сохранения истории
- Выбирается из Только NG / Все
Совместимость интерфейсов
- CC-Link / DeviceNetTM / EtherNet/IPTM / EtherCAT? / RS-232C / BCD / PROFINET / PROFIBUS / TCP/IP output
Особенность
Модель
- IX-1000
Напряжение питания
Аналоговое выходное напряжение
ОПИСАНИЕ
Датчик измерения Keyence IX-1000 представляет собой основной блок для высокоточных измерений, разработанный брендом Keyence. Устройство обеспечивает минимальную единицу отображения в 10 мкм и имеет широкий диапазон отображения от ±999.99 до ±999 мм с четырьмя выбираемыми шагами. Он предназначен для использования в промышленных, строительных и инженерных системах, где требуется точный контроль параметров.
Модель IX-1000 оснащена разнообразными инструментами для сканирования, включая измерение высоты, разницы высот, максимальных/минимальных значений, а также функции обнаружения высоты и монохроматического обнаружения. Поддерживает до 16 инструментов обнаружения и 1 инструмент для регулировки положения. Функции включают коррекцию наклона, устранение бликов и шумоподавление. Датчик имеет 8 входов (IN1-IN8) и 10 выходов (OUT1-OUT10), с возможностью переключения NPN/PNP и N.O./N.C.
Датчик Keyence IX-1000 подходит для широкого спектра задач, где требуется высокая точность и надежность. Его функциональность позволяет применять его в автоматизированных системах контроля качества, производственных линиях и исследовательских лабораториях. Устройство поддерживает различные интерфейсы, такие как Ethernet, CC-Link, DeviceNet, EtherNet/IP, EtherCAT, RS-232C, BCD, PROFINET, PROFIBUS и TCP/IP, что обеспечивает гибкость интеграции в существующие системы.
Питание осуществляется от 24 В постоянного тока ±10%, с максимальным потреблением тока до 1.9 А. Рабочая температура окружающей среды составляет от 0 до +50°C при влажности от 35 до 85% RH без конденсации. Корпус основного блока выполнен из поликарбоната, а вес устройства составляет приблизительно 210 г.
