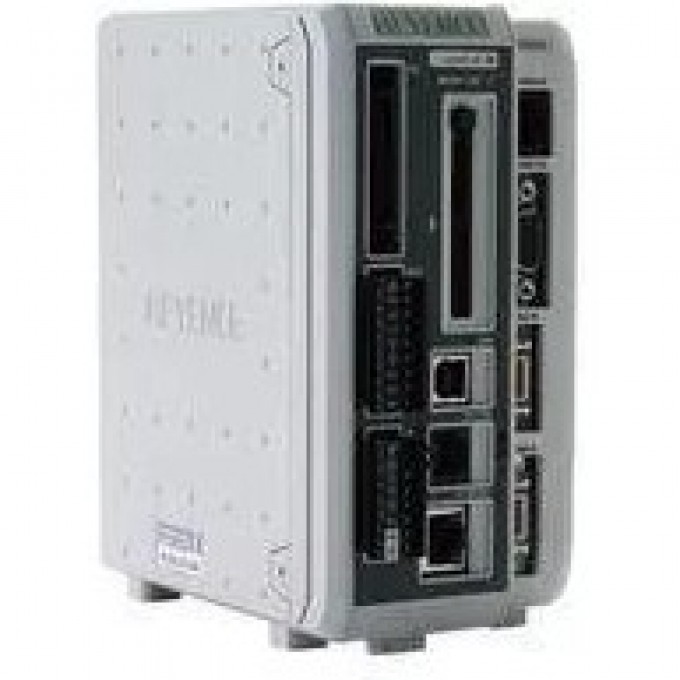

ХАРАКТЕРИСТИКИ
Environmental resistance Ambient temperature
- 0 to +50 °C
Температура окружающей среды
- 0 до +50 °C
Relative humidity
- 35 to 85 % RH (No condensation)
Относительная влажность
- 35 до 85 % RH (без конденсации)
Strobe output
- NPN open-collector output
Major functions
- Sensor heads calculation, Profile adjustment, Filter, Smoothing, Averaging, Position adjustment, OUT name change, Measurement mode selection (Height, position, gap, width, centre position, section area, intersection, angle, profile comparison, profile tracking), Scaling, Average, Measurement, Measured value alarm, Tolerance setting, Auto-zero, Storage (data/profile), Memory card saving, Program memory, Trigger mode change, Mutual interference prevention, Measuring range change, Calibration, Laser light adjustment, Sampling time setting, Mask, Profile alarm setting, Inclination adjustment, Height adjustment, Display language switch, Setting support software connection, Trigger pitch/Measuring time display, etc
Rating Power voltage
- 24 VDC ±10 %, Ripple (P-P) 10 % or less
Current consumption
- 800 mA or less with 1 sensor head/1 A or less with two sensor heads
Строб-выход
- NPN открытый коллектор
Основные функции
- Расчеты сенсорных головок, настройка профиля, фильтр, сглаживание, усреднение, регулировка положения, изменение имени OUT, выбор режима измерения (высота, положение, зазор, ширина, центр, площадь сечения, пересечение, угол, сравнение профилей, отслеживание профиля), масштабирование, среднее значение, измерение, сигнализация измеренных значений, настройка допусков, авто-ноль, хранение (данные/профиль), сохранение на карту памяти, память программ, изменение режима триггера, предотвращение взаимных помех, изменение диапазона измерения, калибровка, регулировка лазерного света, настройка времени выборки, маска, настройка сигнализации профиля, регулировка наклона, регулировка высоты, переключение языка дисплея, подключение программного обеспечения для настройки, отображение шага триггера/времени измерения
Потребляемый ток
- 800 мА или менее с 1 сенсорной головкой / 1 А или менее с двумя сенсорными головками
Memory card
- Compatible with NR-M32 (32 MB), GR-M256 (256MB), and NR-M1G (1GB). (with FAT32)
RS-232C interface
- Measured data output and control input/output (Maximum baud rate: 115200 bps, selectable)
Карта памяти
- Совместим с NR-M32 (32 МБ), GR-M256 (256 МБ) и NR-M1G (1 ГБ). (с FAT32)
Интерфейс RS-232C
- Выход измеренных данных и вход/выход управления (макс. скорость 115200 бит/с, выбираемая)
Trigger input
- For sensor head B, non-voltage input
Минимальная единица отображения
- 0.1 мкм, 0.001 мм², 0.01 °
Head compatibility
- Compatible
Совместимость с головками
- Совместим
Total judgment output
- NPN open-collector output
Входные терминалы
- Удаленная блокировка лазера (невходное напряжение), триггер (для сенсорной головки B, невходное напряжение), синхронизация 1 (невходное напряжение)
Выходные терминалы
- Аналоговое напряжение (±10 В x 2), общий выход оценки (NPN открытый коллектор), выход ошибки (NPN открытый коллектор, Н.З.), выход процесса (NPN открытый коллектор), выход разрешения триггера (для сенсорной головки B, NPN открытый коллектор)
Number of connectable sensors
- 2 units max
Количество подключаемых датчиков
- 2 единицы макс
Maximum display range
- ±99999.9 mm, ±999999 mm2, ±99999.9°
Input terminal block Laser remote interlock input
- Non-voltage input
Output terminal block Analogue voltage output
- ±10 V x 2 outputs, output impedance: 100 ?
Максимальный диапазон отображения
- ±99999.9 мм, ±999999 мм², ±99999.9°
Интерфейс Ethernet
- 100BASE-TX/10BASE-T
Интерфейс USB
- Соответствует USB Revision 2.0 HI-SPEED (совместим с USB 1.1 Full-SPEED)
Display Minimum display unit
- 0.1 µm*1, 0.001 mm2, 0.01 °
Error output
- NPN open-collector output (N.C.)
Program switching input
- Non-voltage input, 4 inputs
Laser-Off input
- For sensor head A/B, non-voltage input
USB interface
- In conformity with USB Revision 2.0 HI-SPEED (USB 1.1 Full-SPEED compatible)
Timing 1 input
- Non-voltage input
Process output
- NPN open-collector output
Trigger input enable output
- For sensor head B, NPN open-collector output
Expansion connector Timing 2 input
- Non-voltage input
Memory card save input
- Non-voltage input
Judgment/Binary output
- 3-level judgment output: OUT1 to OUT8, total judgment output Binary output: OUT1 to OUT8 measured data output (21 bits) NPN open-collector output*2
Analogue RGB monitor output
- SVGA (800 x 600 pixels)
Ethernet interface
- 100BASE-TX/10BASE-T
Разъем расширения
- Синхронизация 2 (невходное напряжение), вход переключения программ (невходное напряжение, 4 входа), вход сохранения на карту памяти (невходное напряжение), вход отключения лазера (для сенсорной головки A/B, невходное напряжение)
Выход оценки/бинарный
- 3-уровневый выход оценки: OUT1 до OUT8, общий выход оценки; Бинарный выход: OUT1 до OUT8 выход измеренных данных (21 бит) NPN открытый коллектор
Аналоговый RGB монитор выход
- SVGA (800 x 600 пикселей)
