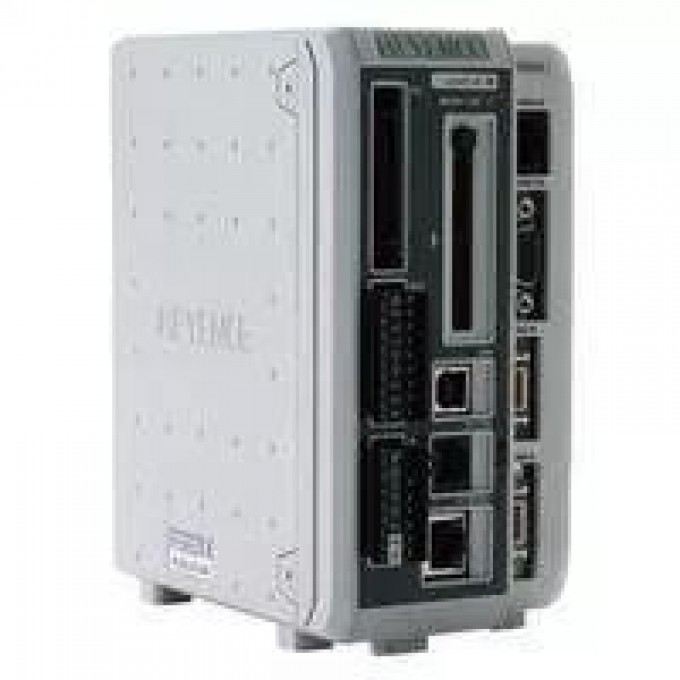

ХАРАКТЕРИСТИКИ
Environmental resistance Ambient temperature
- 0 to +50 °C
Температура окружающей среды
- 0 до +50 °C
Relative humidity
- 35 to 85 % RH (No condensation)
Относительная влажность
- 35 до 85 % RH (без конденсации)
Strobe output
- PNP open-collector output
Major functions
- Sensor heads calculation, Profile adjustment, Filter, Smoothing, Averaging, Position adjustment, OUT name change, Measurement mode selection (Height, position, gap, width, centre position, section area, intersection, angle, profile comparison, profile tracking), Scaling, Average, Measurement, Measured value alarm, Tolerance setting, Auto-zero, Storage (data/profile), Memory card saving, Program memory, Trigger mode change, Mutual interference prevention, Measuring range change, Calibration, Laser light adjustment, Sampling time setting, Mask, Profile alarm setting, Inclination adjustment, Height adjustment, Display language switch, Setting support software connection, Trigger pitch/Measuring time display, etc
Rating Power voltage
- 24 VDC ±10 %, Ripple (P-P) 10 % or less
Current consumption
- 800 mA or less with 1 sensor head/1 A or less with two sensor heads
Основные функции
- Расчеты головок, Настройка профиля, Фильтр, Сглаживание, Усреднение, Регулировка положения, Изменение имени OUT, Выбор режима измерения (Высота, положение, зазор, ширина, центральное положение, площадь сечения, пересечение, угол, сравнение профилей, отслеживание профиля), Масштабирование, Среднее, Измерение, Сигнализация измеренного значения, Установка допуска, Автоматический ноль, Хранение (данных/профиля), Сохранение на карту памяти, Память программ, Изменение режима триггера, Предотвращение взаимных помех, Изменение диапазона измерения, Калибровка, Регулировка лазерного света, Установка времени выборки, Маска, Установка сигнализации профиля, Регулировка наклона, Регулировка высоты, Переключение языка дисплея, Подключение программного обеспечения поддержки, Отображение шага триггера/времени измерения
Напряжение питания
- 24 В постоянного тока ±10 %, пульсации (P-P) 10 % или менее
Потребляемый ток
- 800 мА или менее (с 1 сенсорной головкой), 1 А или менее (с 2 сенсорными головками)
Memory card
- Compatible with NR-M32 (32 MB), GR-M256 (256MB), and NR-M1G (1GB). (with FAT32)
RS-232C interface
- Measured data output and control input/output (Maximum baud rate: 115200 bps, selectable)
Интерфейсы
- Вход синхронизации 2 (напряжение), Вход переключения программы (4 входа, напряжение), Вход сохранения на карту памяти (напряжение), Вход отключения лазера (для головок A/B, напряжение), Выход суждения/бинарный (3 уровня, OUT1-OUT8, PNP), Строб-выход (PNP), Аналоговый RGB монитор (SVGA), RS-232C (до 115200 bps), USB 2.0 HI-SPEED, Ethernet 100BASE-TX/10BASE-T
Trigger input
- For sensor head B, voltage input
Минимальная единица отображения
- 0.1 мкм, 0.001 мм², 0.01 °
Head compatibility
- Compatible
Совместимость с головками
- Совместимо
Total judgment output
- PNP open-collector output
Входные клеммы
- Вход блокировки лазера (безнапряжение), Триггерный вход (для головки B, напряжение), Вход синхронизации 1 (напряжение)
Number of connectable sensors
- 2 units max
Количество подключаемых датчиков
- 2 единицы макс
Maximum display range
- ±99999.9 mm, ±999999 mm2, ±99999.9°
Input terminal block Laser remote interlock input
- Non-voltage input
Output terminal block Analogue voltage output
- ±10 V x 2 outputs, output impedance: 100 ?
Максимальный диапазон отображения
- ±99999.9 мм, ±999999 мм², ±99999.9°
Display Minimum display unit
- 0.1 µm*1, 0.001 mm2, 0.01 °
Error output
- PNP open-collector output (N.C.)
Program switching input
- Voltage input, 4 inputs
Laser-Off input
- For sensor head A/B, voltage input
USB interface
- In conformity with USB Revision 2.0 HI-SPEED (USB 1.1 Full-SPEED compatible)
Timing 1 input
- Voltage input
Process output
- PNP open-collector output
Trigger input enable output
- For sensor head B, PNP open-collector output
Expansion connector Timing 2 input
- Voltage input
Memory card save input
- Voltage input
Judgment/Binary output
- 3-level judgment output: OUT1 to OUT8, total judgment output Binary output: OUT1 to OUT8 measured data output (21 bits) PNP open-collector output*2
Analogue RGB monitor output
- SVGA (800 x 600 pixels)
Ethernet interface
- 100BASE-TX/10BASE-T
Выходные клеммы
- Аналоговое напряжение (±10 В x 2), Общее суждение (PNP), Ошибка (PNP, N.C.), Процесс (PNP), Разрешение триггерного входа (для головки B, PNP)
Поддержка карт памяти
- NR-M32 (32 МБ), GR-M256 (256 МБ), NR-M1G (1 ГБ) с FAT32
