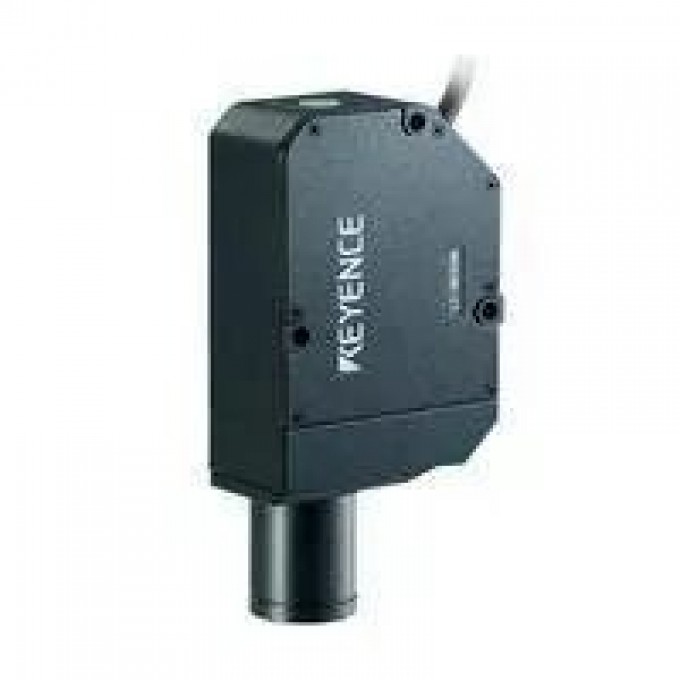

Датчик измерения KEYENCE LT-9031M с диапазоном ±1.0 мм и разрешением 0.3 мкм LT-9031M-325012

Артикул: LT-9031M-325012

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Weight

- Approx. 500 g

Вес

- Прибл. 500 г

Рабочая температура

- 0 до +35 °C

Type

- Available

Ambient temperature

- 0 to +35 °C

Relative humidity

- 35 to 85 % RH (No condensation)

Тип

- Датчик измерения

Относительная влажность

- 35 до 85 % RH (без конденсации)

Display range

- ±9,999.99 µm

Linearity

- ±0.3 % of F.S.*1

Strobe output

- NPN open collector output*6

Rating Power voltage

- 100 to 240 VAC ±10 %, 50/60 Hz

Диапазон измерения

- ±1.0 мм

Диапазон отображения

- ±9,999.99 мкм

Линейность

- ±0.3 % от F.S

Строб-выход

- NPN с открытым коллектором

Напряжение питания

- 100 до 240 VAC ±10 %, 50/60 Гц

Reference distance

- 30 mm

Light source Type

- Red semiconductor laser

Wavelength

- 655 nm

Output

- 170 µW (IEC 60825-1) /3.0 µW (FDA (CDRH) Part 1040.10)

Sampling cycle

- 640 µs to 187 ms (14 steps)*2

Ambient light

- Incandescent lamp/fluorescent lamp: 10,000 lux max

Эталонное расстояние

- 30 мм

Тип источника света

- Красный полупроводниковый лазер

Длина волны

- 655 нм

Цикл выборки

- 640 мкс до 187 мс (14 шагов)

Video output

- NTSC compliant (PIN connector)

RS-232C interface

- Measured data output and control I/O (Selectable up to baud rate 115200 bps.)

Видеовыход

- Совместим с NTSC (разъем PIN)

Интерфейс RS-232C

- Выход измеренных данных и управление I/O (скорость до 115200 бит/с)

Аналоговый выход

- ±10 В x 2 выхода, выходное сопротивление: 100 Ом

Overvoltage category

- II

Класс лазера

- Class IIa (FDA (CDRH) Part 1040.10), Class 1 (IEC 60825-1)

Степень загрязнения

- 2

Категория перенапряжения

- II

Resolution

- 0.3 µm*1

Power consumption

- 110VA or less

Разрешение

- 0.3 мкм

Потребляемая мощность

- 110 ВА или менее

Laser class

- Class IIa Laser Product (FDA (CDRH) Part 1040.10) Class 1 Laser Product (IEC 60825-1)

Окружающее освещение

- Лампа накаливания/люминесцентная лампа: 10,000 люкс макс

Environmental resistance Pollution degree

- 2

Spot diameter

- Approx. o7 µm

Диаметр пятна

- Прибл. 7 мкм

Measurement range

- ±1.0 mm

Timing input

- Non-voltage input

Вход синхронизации

- Беспотенциальный вход

Stability output

- NPN open collector output

Выход стабильности

- NPN с открытым коллектором

Display cycle

- 10 times/sec.*4

Цикл отображения

- 10 раз/сек

Минимальная отображаемая единица

- 0.1 мкм

Выходная мощность лазера

- 170 мкВт (IEC 60825-1) / 3.0 мкВт (FDA (CDRH) Part 1040.10)

Program switching input

- Non-voltage input x 3 inputs

Вход переключения программ

- Беспотенциальный вход x 3 входа

Бинарный выход

- Выход измеренных данных (21 бит), OUT1/OUT2/PROFILE выбираемый NPN с открытым коллектором

Scan width/interval

- 0 to 560 µm (6 steps) /1 to 8 µm (4 steps)

Display Minimumdisplayable unit

- 0.1 µm*3

Microscope function

- Available

Terminal block Analogue output

- ±10 V x 2 outputs, output impedance: 100 ?

Monitor dedicated power supply

- 24 VDC*5

Binary mode Binary output

- Measured data output (21 bits), OUT1/OUT2/PROFILE selectable NPN open collector output*6

Binary selection input

- Non-voltage input*6

Laser remote input

- Non-voltage input

Microscope function Function presence/absence

- Compatible

Field of view

- 2.5 mm x 2.0 mm

Illumination light source

- Infrared LED (wavelength: 870 nm)

Main functions Displacement mode

- Distance measurement, Transparent object thickness measurement, Surface selection, Dark-out, Mask, Trend graph display, and Scan width/interval change*7

Profile mode

- ?*7

Common

- Light intensity accumulation, Microscope (LT-9501H, LT-9501HSO (5654) only), Tolerance judgement, 8-program registration, Calibration, Averaging, Hold modes, Auto-zero, and interface language selection

Temperature characteristics (20 to 30°C)

- ±0.25% of F.S

Ширина/интервал сканирования

- 0 до 560 мкм (6 шагов) / 1 до 8 мкм (4 шага)

Функция микроскопа

- Доступно

Вход выбора бинарного режима

- Беспотенциальный вход

Вход дистанционного управления лазером

- Беспотенциальный вход

Поле зрения микроскопа

- 2.5 мм x 2.0 мм

Основные функции (режим смещения)

- Измерение расстояния, измерение толщины прозрачных объектов, выбор поверхности, затемнение, маска, отображение графика тренда, изменение ширины/интервала сканирования

Температурные характеристики (20 до 30°C)

- ±0.25% от F.S

Питание монитора

- 24 VDC

Основные функции (общие)

- Накопление интенсивности света, микроскоп (только LT-9501H, LT-9501HSO (5654)), оценка допуска, регистрация 8 программ, калибровка, усреднение, режимы удержания, автоноль, выбор языка интерфейса

Наличие функции микроскопа

- Совместимо

Источник света для подсветки микроскопа

- Инфракрасный светодиод (длина волны: 870 нм)

Особенность

- Измерения

Модель

- LT-9031M

ОПИСАНИЕ

Датчик измерения Keyence LT-9031M предназначен для высокоточных измерений в различных промышленных и инженерных системах. Устройство оснащено красным полупроводниковым лазером с длиной волны 655 нм и обеспечивает диапазон измерения ±1.0 мм при эталонном расстоянии 30 мм. Разрешение датчика составляет 0.3 мкм, что позволяет использовать его для задач, требующих высокой точности.

Модель LT-9031M имеет класс лазера Class 1 (IEC 60825-1) и Class IIa (FDA (CDRH) Part 1040.10), с выходной мощностью 170 мкВт (IEC) и 3.0 мкВт (FDA). Диаметр пятна составляет примерно 7 мкм. Датчик поддерживает различные режимы работы, включая измерение расстояния, толщины прозрачных объектов, а также функции маскирования и отображения трендов. Цикл выборки варьируется от 640 мкс до 187 мс.

Устройство оснащено аналоговыми выходами (±10 В x 2), входами синхронизации, а также интерфейсом RS-232C для передачи данных и управления. Дополнительно предусмотрен видеовыход NTSC и функция микроскопа с полем зрения 2.5 мм x 2.0 мм, использующая инфракрасный светодиод (870 нм) для подсветки. Датчик работает от сети 100-240 В переменного тока и потребляет до 110 ВА.

Датчик Keyence LT-9031M разработан для стабильной работы в условиях окружающей среды с температурой от 0 до +35 °C и относительной влажностью от 35 до 85 % RH (без конденсации). Вес устройства составляет около 500 г. Оборудование подходит для применения в задачах, где критически важна точность и надежность измерений, таких как контроль качества, автоматизация производства и научные исследования.
