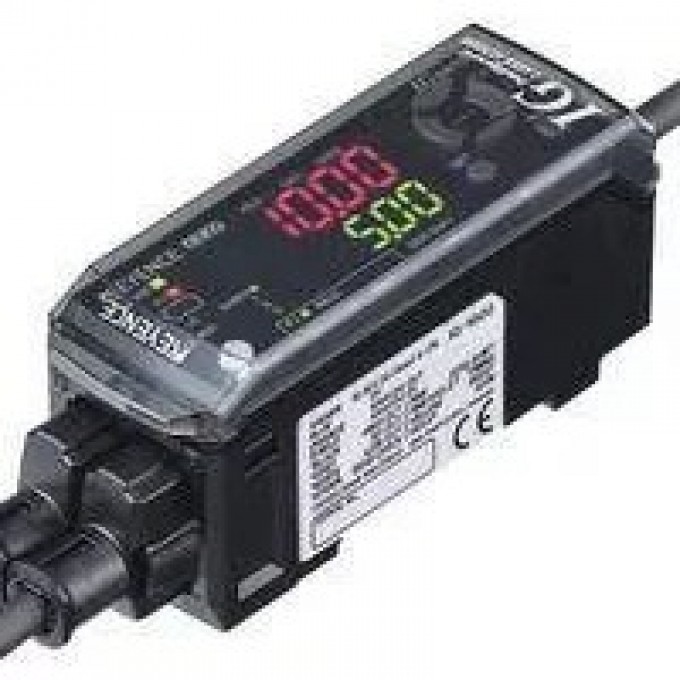

Датчик KEYENCE IG-1000 DIN-рейка с аналоговым выходом IG-1000-323215

Артикул: IG-1000-323215

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Weight

- Approx. 150 g (including supplied items)

Вес

- Прибл. 150 г (включая поставляемые предметы)

Диапазон рабочих температур

- 10 до +50 °C (без замерзания)

Type

- DIN rail mount

Ambient temperature

- 10 to +50 °C (No freezing)

Relative humidity

- 35 to 85 % RH (No condensation)

Material

- Main unit case/Front sheet: Polycarbonate, Key top: Polyacetal, Cable: PVC

Тип

- Основной блок

Относительная влажность

- 35 до 85 % RH (без конденсации)

Материал корпуса

- Основной блок/передний лист: поликарбонат, верхняя кнопка: полиацеталь, кабель: ПВХ

Display range

- 99.999 to +99.999, -99.99 to +99.99, -99.9 to +99.9, -99 to +99 (selectable)

Response time

- Same as Response time (judgment output)

Temperature characteristics

- ±0.01% of F.S./°C

Rating Power voltage

- 10 to 30 VDC, including Ripple (P-P) 10 %, Class 2 or LPS

Vibration resistance

- 10 to 55 Hz, Double amplitude 1.5 mm, 2 hours in each of the X, Y, and Z axis

Диапазон отображения

- 99.999 до +99.999, -99.99 до +99.99, -99.9 до +99.9, -99 до +99 (выбираемый)

Время отклика

- Соответствует времени отклика (выход суждения)

Температурные характеристики

- ±0.01% от полной шкалы/°C

Тип монтажа

- DIN-рейка

Степень загрязнения

- 2

Устойчивость к вибрации

- 10 до 55 Гц, двойная амплитуда 1.5 мм, 2 часа по каждой оси X, Y, Z

Display resolution

- 1 µm, 10 µm, 100 µm, 1,000 µm (selectable)

Разрешение дисплея

- 1 мкм, 10 мкм, 100 мкм, 1000 мкм (выбираемое)

Accessories

- Main body ? 1, Instruction manual ? 1

Потребляемая мощность (нормальный режим)

- 2700 мВт или менее (при 30 В: 90 мА или менее)

Вход смещения нуля

- Время входа: 20 мс или более, время задержки отклика: 20 мс или менее

Комплектация

- Основной блок – 1, инструкция по эксплуатации – 1

Main unit/Expansion unit

- Main unit

Environmental resistance Pollution degree

- 2

Power consumption (including Analogue current output) Normal

- 2700 mW or less (at 30 V: 90 mA or less)*1

Power saving function (HALF)

- 2300 mW (at 30 V: 77 mA or less)*1

Power saving function (ALL)

- 2200 mW (at 30 V: 74 mA or less)*1

Digital display method

- Dual 7-seg display Upper level: Red, 5 digits Lower level: Green, 5 digits

Output Judgment output (selectable between NPN and PNP)

- NPN (PNP) open collector x3ch, 30 VDC (Power supply voltage) or less, residual voltage 1 V (2 V) or less, N.O./N.C. selectable Max. 50 mA/ch *2

Response time (judgment output)

- 1.96 to 4031.72 ms *3

Edge check output (selectable between NPN and PNP)

- NPN (PNP) open collector x1ch, 30 VDC (Power supply voltage) or less, residual voltage 1 V (2 V) or less, N.O./N.C. selectable Max. 50 mA, *2 response time 20 ms

Maximum load resistance

- 350 ?

Repetition accuracy

- ±1.5 µA

Display accuracy

- ±0.25 % of F.S

Update cycle

- Same as sensor head sampling cycle

Time constant

- 30 µs (90 % response)*4

Current output Output range

- 4-20 mA (full scale 16 mA)

Input Gain input

- Input time: 20 ms or more, Response delay time: 120 ms or less (Nonvolatile memory (EEPROM) 1.5 s or less)

Reset input

- Input time: 20 ms or more, Response delay time: 20 ms or less

Timing input

- Input time: 2 ms or more, Response delay time: 2 ms or less

Zero shift input

- Input time: 20 ms or more, Response delay time: 20 ms or less

Bank A input/Bank B input

- Input time: 20 ms or more, Response delay time: 20 ms or less *3

Laser emission stop input

- Input time: 2 ms or more, Response delay time: 2 ms or less

Потребляемая мощность (режим энергосбережения HALF)

- 2300 мВт (при 30 В: 77 мА или менее)

Потребляемая мощность (режим энергосбережения ALL)

- 2200 мВт (при 30 В: 74 мА или менее)

Метод цифрового дисплея

- Двойной 7-сегментный дисплей (верхний: красный, 5 цифр; нижний: зеленый, 5 цифр)

Выходной сигнал (суждение)

- NPN (PNP) открытый коллектор x3 канала, до 30 В постоянного тока, остаточное напряжение 1 В (2 В) или менее, N.O./N.C. выбираемый, макс. 50 мА/канал

Время отклика (выход суждения)

- 1.96 до 4031.72 мс

Выход проверки края

- NPN (PNP) открытый коллектор x1 канал, до 30 В постоянного тока, остаточное напряжение 1 В (2 В) или менее, N.O./N.C. выбираемый, макс. 50 мА, время отклика 20 мс

Максимальное сопротивление нагрузки

- 350 Ом

Точность повторения

- ±1.5 мкА

Точность отображения

- ±0.25 % от полной шкалы

Цикл обновления

- Соответствует циклу выборки головки датчика

Постоянная времени

- 30 мкс (90 % отклика)

Токовый выход (диапазон)

- 4-20 мА (полная шкала 16 мА)

Вход усиления

- Время входа: 20 мс или более, время задержки отклика: 120 мс или менее

Вход сброса

- Время входа: 20 мс или более, время задержки отклика: 20 мс или менее

Вход синхронизации

- Время входа: 2 мс или более, время задержки отклика: 2 мс или менее

Вход банка A/B

- Время входа: 20 мс или более, время задержки отклика: 20 мс или менее

Вход остановки лазерного излучения

- Время входа: 2 мс или более, время задержки отклика: 2 мс или менее

Модель

- IG-1000

Напряжение питания

- 10 до 30 В постоянного тока, включая пульсации (P-P) 10 %, Класс

ОПИСАНИЕ

Датчик Keyence IG-1000 от бренда Keyence представляет собой основной блок для монтажа на DIN-рейку, предназначенный для высокоточных измерений. Устройство оснащено аналоговым выходом и двойным 7-сегментным дисплеем для отображения данных, с верхним красным и нижним зеленым индикаторами. Диапазон отображения настраивается от -99.999 до +99.999, а разрешение дисплея может быть выбрано между 1 мкм, 10 мкм, 100 мкм и 1000 мкм.

Датчик поддерживает выходные сигналы NPN и PNP с открытым коллектором (3 канала), максимальный ток 50 мА на канал, с возможностью выбора нормально открытого или нормально закрытого состояния. Время отклика составляет от 1.96 до 4031.72 мс. Устройство также имеет токовый выход 4-20 мА и различные входы, включая вход усиления, сброса, синхронизации, смещения нуля, выбора банка A/B и остановки лазерного излучения.

Keyence IG-1000 работает от напряжения 10 до 30 В постоянного тока и имеет низкое энергопотребление: 2700 мВт в нормальном режиме, 2300 мВт в режиме половинного энергосбережения и 2200 мВт в режиме полного энергосбережения. Устройство рассчитано на работу в диапазоне температур от -10 до +50 °C при относительной влажности от 35 до 85 % без конденсации и замерзания. Корпус выполнен из поликарбоната, что обеспечивает долговечность и устойчивость к внешним воздействиям.

Датчик Keyence IG-1000 подходит для применения в промышленных, строительных и инженерных системах, где требуется стабильная работа и точные измерения. В комплект поставки входит основной блок и инструкция по эксплуатации.

Особенности датчика Keyence IG-1000:

• Монтаж на DIN-рейку;
• Основной блок;
• Аналоговый выход;
• Потребляемая мощность в нормальном режиме: 2700 мВт или менее;
• Потребляемая мощность в режиме половинного энергосбережения: 2300 мВт;
• Потребляемая мощность в режиме полного энергосбережения: 2200 мВт;
• Двойной 7-сегментный дисплей (верхний: красный, 5 цифр; нижний: зеленый, 5 цифр);
• Диапазон отображения: от -99.999 до +99.999 (выбираемый);
• Разрешение дисплея: 1 мкм, 10 мкм, 100 мкм, 1000 мкм (выбираемое);
• Выходной сигнал: NPN (PNP) открытый коллектор x3 канала, до 30 В постоянного тока, макс. 50 мА/канал;
• Время отклика (выходной сигнал): от 1.96 до 4031.72 мс;
• Выход проверки края: NPN (PNP) открытый коллектор x1 канал, до 30 В постоянного тока, макс. 50 мА;
• Максимальное сопротивление нагрузки: 350 Ом;
• Точность повторения: ±1.5 мкА;
• Точность отображения: ±0.25 % от полной шкалы;
• Температурные характеристики: ±0.01% от полной шкалы/°C;
• Токовый выход: 4-20 мА;
• Входы: усиление, сброс, синхронизация, смещение нуля, банк A/B, остановка лазера;
• Напряжение питания: 10 до 30 В постоянного тока;
• Степень загрязнения: 2;
• Диапазон рабочих температур: от -10 до +50 °C;
• Относительная влажность: от 35 до 85 % RH;
• Устойчивость к вибрации: 10 до 55 Гц, двойная амплитуда 1.5 мм, 2 часа по каждой оси X, Y, Z;
• Материал корпуса: поликарбонат;
• Вес: около 150 г.
