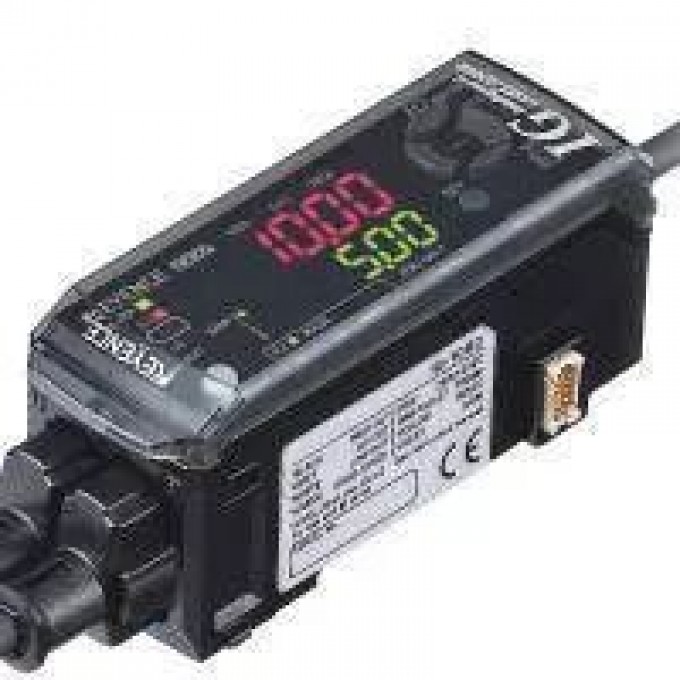

Датчик KEYENCE IG-1050 расширительный блок для монтажа на DIN-рейку IG-1050-323217

Артикул: IG-1050-323217

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Weight

- Approx. 140 g (including supplied items)

Вес

- Прибл. 140 г

Рабочая температура

- 10 до +50 °C (без замерзания)

Type

- DIN rail mount

Ambient temperature

- 10 to +50 °C (No freezing)

Relative humidity

- 35 to 85 % RH (No condensation)

Material

- Main unit case/Front sheet: Polycarbonate, Key top: Polyacetal, Cable: PVC

Тип

- Расширительный блок

Относительная влажность

- 35 до 85 % RH (без конденсации)

Display range

- 99.999 to +99.999, -99.99 to +99.99, -99.9 to +99.9, -99 to +99 (selectable)

Response time

- Same as Response time (judgment output)

Temperature characteristics

- ±0.01% of F.S./°C

Rating Power voltage

- 10 to 30 VDC, including Ripple (P-P) 10 %, Class 2 or LPS

Vibration resistance

- 10 to 55 Hz, Double amplitude 1.5 mm, 2 hours in each of the X, Y, and Z axis

Диапазон отображения

- 99.999 до +99.999 (выбираемый)

Температурные характеристики

- ±0.01% от F.S./°C

Напряжение питания

- 10 до 30 В DC, включая пульсации (P-P) 10 %

Виброустойчивость

- 10 до 55 Гц, двойная амплитуда 1.5 мм, 2 часакаждой из осей X, Y и Z

Степень загрязнения

- 2

Материал кабеля

- ПВХ

Display resolution

- 1 µm, 10 µm, 100 µm, 1,000 µm (selectable)

Разрешение дисплея

- 1 мкм, 10 мкм, 100 мкм, 1000 мкм (выбираемое)

Accessories

- Main body ? 1

Вход смещения нуля

- Время входа: 20 мс или более, задержка отклика: 20 мс или менее

Комплектация

- Основной блок – 1 шт

Main unit/Expansion unit

- Expansion unit

Environmental resistance Pollution degree

- 2

Power consumption (including Analogue current output) Normal

- 2700 mW or less (at 30 V: 90 mA or less)*1

Power saving function (HALF)

- 2300 mW (at 30 V: 77 mA or less)*1

Power saving function (ALL)

- 2200 mW (at 30 V: 74 mA or less)*1

Digital display method

- Dual 7-seg display Upper level: Red, 5 digits Lower level: Green, 5 digits

Output Judgment output (selectable between NPN and PNP)

- NPN (PNP) open collector x3ch, 30 VDC (Power supply voltage) or less, residual voltage 1 V (2 V) or less, N.O./N.C. selectable Max. 50 mA/ch *2

Response time (judgment output)

- 1.96 to 4031.72 ms *3

Edge check output (selectable between NPN and PNP)

- NPN (PNP) open collector x1ch, 30 VDC (Power supply voltage) or less, residual voltage 1 V (2 V) or less, N.O./N.C. selectable Max. 50 mA, *2 response time 20 ms

Maximum load resistance

- 350 ?

Repetition accuracy

- ±1.5 µA

Display accuracy

- ±0.25 % of F.S

Update cycle

- Same as sensor head sampling cycle

Time constant

- 30 µs (90 % response)*4

Current output Output range

- 4-20 mA (full scale 16 mA)

Input Gain input

- Input time: 20 ms or more, Response delay time: 120 ms or less (Nonvolatile memory (EEPROM) 1.5 s or less)

Reset input

- Input time: 20 ms or more, Response delay time: 20 ms or less

Timing input

- Input time: 2 ms or more, Response delay time: 2 ms or less

Zero shift input

- Input time: 20 ms or more, Response delay time: 20 ms or less

Bank A input/Bank B input

- Input time: 20 ms or more, Response delay time: 20 ms or less *3

Laser emission stop input

- Input time: 2 ms or more, Response delay time: 2 ms or less

Выходной сигнал (суждение)

- NPN (PNP) открытый коллектор x3ch, 30 В DC или менее, макс. 50 мА/канал

Время отклика (выход суждения)

- 1.96 до 4031.72 мс

Максимальное сопротивление нагрузки

- 350 Ом

Точность повторения

- ±1.5 мкА

Точность отображения

- ±0.25 % от F.S

Цикл обновления

- Соответствует циклу выборки головки датчика

Постоянная времени

- 30 мкс (90 % отклика)

Вход усиления

- Время входа: 20 мс или более, задержка отклика: 120 мс или менее

Вход сброса

- Время входа: 20 мс или более, задержка отклика: 20 мс или менее

Вход синхронизации

- Время входа: 2 мс или более, задержка отклика: 2 мс или менее

Вход банка A/B

- Время входа: 20 мс или более, задержка отклика: 20 мс или менее

Вход остановки лазерного излучения

- Время входа: 2 мс или более, задержка отклика: 2 мс или менее

Потребляемая мощность (нормальная)

- 2700 мВт или менее (при 30 В: 90 мА или менее)

Материал кнопок

- Полиацеталь

Монтаж

- На DIN-рейку

Метод цифрового отображения

- Двойной 7-сегментный дисплей (верхний: красный, 5 цифр; нижний: зеленый, 5 цифр)

Материал корпуса/передней панели

- Поликарбонат

Функция энергосбережения (HALF)

- 2300 мВт (при 30 В: 77 мА или менее)

Функция энергосбережения (ALL)

- 2200 мВт (при 30 В: 74 мА или менее)

Выход проверки кромки

- NPN (PNP) открытый коллектор x1ch, 30 В DC или менее, макс. 50 мА

Время отклика (выход проверки кромки)

- 20 мс

Выходной диапазон тока

- 4-20 мА (полная шкала 16 мА)

Модель

- IG-1050

ОПИСАНИЕ

Датчик Keyence IG-1050 представляет собой расширительный блок, предназначенный для монтажа на DIN-рейку. Устройство оснащено двойным 7-сегментным дисплеем: верхний уровень отображает красные 5-значные значения, нижний — зеленые 5-значные. Диапазон отображения настраивается от -99.999 до +99.999, а разрешение дисплея может быть выбрано в пределах 1 мкм, 10 мкм, 100 мкм или 1000 мкм.

Устройство поддерживает выходные сигналы NPN (PNP) с открытым коллектором (3 канала), с максимальным током 50 мА на канал. Время отклика для выходного сигнала составляет от 1.96 до 4031.72 мс. Дополнительно предусмотрен выход для проверки кромки (1 канал) с временем отклика 20 мс. Датчик обладает высокой точностью повторения ±1.5 мкА и точностью отображения ±0.25 % от полной шкалы.

Датчик Keyence IG-1050 предназначен для использования в промышленных условиях, где требуется точное измерение и контроль параметров. Он подходит для систем автоматизации, производственных линий и инженерных комплексов, где важны стабильность работы и надежность измерений. Устройство спроектировано для работы в широком диапазоне температур от -10 до +50 °C и относительной влажности от 35 до 85 % без конденсации.

Питание датчика осуществляется от источника постоянного тока напряжением от 10 до 30 В с пульсацией (P-P) не более 10 %. Потребляемая мощность составляет до 2700 мВт в нормальном режиме. Корпус выполнен из поликарбоната, передняя панель также из поликарбоната, а кнопки из полиацеталя. В комплект поставки входит основной блок.

Особенности Датчик Keyence IG-1050:

• Тип: расширительный блок для монтажа на DIN-рейку;
• Аналоговый выход: отсутствует;
• Потребляемая мощность (нормальный режим): 2700 мВт или менее (при 30 В: 90 мА или менее);
• Функция энергосбережения (HALF): 2300 мВт (при 30 В: 77 мА или менее);
• Функция энергосбережения (ALL): 2200 мВт (при 30 В: 74 мА или менее);
• Метод цифрового отображения: двойной 7-сегментный дисплей (верхний уровень: красный, 5 цифр; нижний уровень: зеленый, 5 цифр);
• Диапазон отображения: от -99.999 до +99.999 (выбираемый);
• Разрешение дисплея: 1 мкм, 10 мкм, 100 мкм, 1000 мкм (выбираемое);
• Выходной сигнал: NPN (PNP) открытый коллектор x3ch, 30 В постоянного тока или менее, остаточное напряжение 1 В (2 В) или менее, N.O./N.C. выбираемый, макс. 50 мА/канал;
• Время отклика (выходной сигнал): от 1.96 до 4031.72 мс;
• Выход для проверки кромки: NPN (PNP) открытый коллектор x1ch, 30 В постоянного тока или менее, остаточное напряжение 1 В (2 В) или менее, N.O./N.C. выбираемый, макс. 50 мА, время отклика 20 мс;
• Максимальное сопротивление нагрузки: 350 Ом;
• Точность повторения: ±1.5 мкА;
• Точность отображения: ±0.25 % от полной шкалы;
• Температурные характеристики: ±0.01% от полной шкалы/°C;
• Цикл обновления: соответствует циклу выборки головки датчика;
• Время отклика: соответствует времени отклика (выходной сигнал);
• Постоянная времени: 30 мкс (90 % отклика);
• Выходной диапазон тока: 4-20 мА (полная шкала 16 мА);
• Вход усиления: время входа 20 мс или более, задержка отклика 120 мс или менее;
• Вход сброса: время входа 20 мс или более, задержка отклика 20 мс или менее;
• Вход синхронизации: время входа 2 мс или более, задержка отклика 2 мс или менее;
• Вход смещения нуля: время входа 20 мс или более, задержка отклика 20 мс или менее;
• Вход банка A/банка B: время входа 20 мс или более, задержка отклика 20 мс или менее;
• Вход остановки лазерного излучения: время входа 2 мс или более, задержка отклика 2 мс или менее;
• Напряжение питания: 10 до 30 В постоянного тока, включая пульсации (P-P) 10 %, класс 2 или LPS;
• Степень загрязнения: 2;
• Температура окружающей среды: от -10 до +50 °C (без замерзания);
• Относительная влажность: от 35 до 85 % RH (без конденсации);
• Виброустойчивость: от 10 до 55 Гц, двойная амплитуда 1.5 мм, 2 часа по каждой из осей X, Y и Z;
• Материал корпуса основного блока/передней панели: поликарбонат;
• Материал кнопок: полиацеталь;
• Материал кабеля: ПВХ;
• Комплектация: основной блок – 1 шт.;
• Вес: около 140 г (включая поставляемые элементы).
