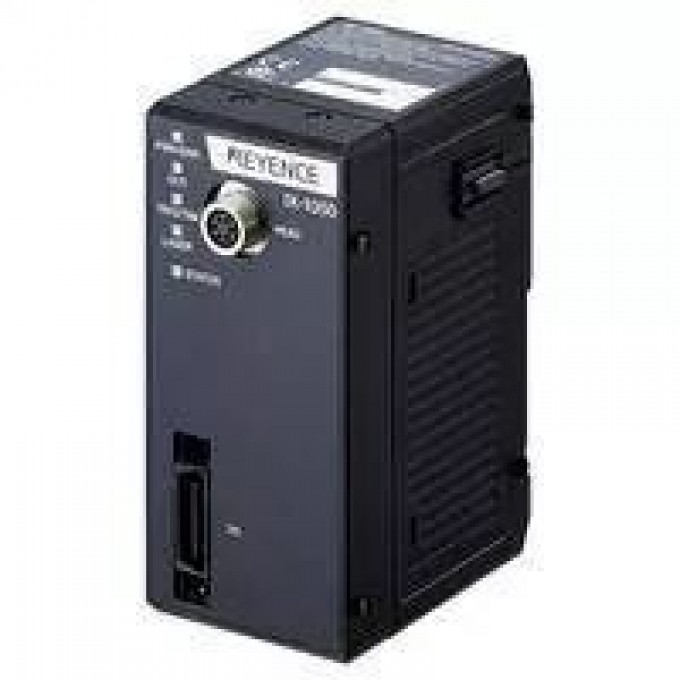

Датчик KEYENCE IX-1050 расширительный блок IX-1050-322476
Артикул: IX-1050-322476
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Weight
- Approx. 190 g
Вес
- Прибл. 190 г
Material
- Main unit case: PC / Power connector: PA, POM / Analogue output connector: PA, POM / I/O connector: PA / Head connector: Zinc + Ni plating, PA/Ethernet connector: Copper alloy + Ni plating / Rear heat sink: Aluminium / Main unit rear DIN rail fixing tab: POM / Nameplate: PC
Материал корпуса
- Основной блок: PC / Разъем питания: PA, POM / Разъем аналогового выхода: PA, POM / Разъем ввода/вывода: PA / Разъем головки: цинк + никелевое покрытие, PA / Разъем Ethernet: медный сплав + никелевое покрытие / Задний радиатор: алюминий / Задний фиксатор DIN-рейки основного блока: POM / Шильдик: PC
Рабочая температура окружающей среды
- 0 до +50°C (без замерзания)
Display range
- ±999.99 to ±999 mm (with 4 selectable steps)*1
Current consumption
- Max. 1.9 A or less (With main unit only: 0.8 A or less, With unit expansion: 1.9 A or less) (Excluding output load) *6
Диапазон отображения
- ±999.99 до ±999 мм (4 выбираемых шага)
Напряжение питания
- Подается от основного блока
Потребляемый ток
- Макс. 1.9 А или менее (только с основным блоком: 0.8 А или менее, с расширением: 1.9 А или менее) (без учета выходной нагрузки)
Output
- Open collector output, NPN/PNP switchable, N.O./N.C. switchable For open collector NPN output: Maximum rating of 26.4 V, 50 mA (20 mA when linked to an expansion unit), residual voltage of 1.5 V or less For open collector PNP output: Maximum rating of 26.4 V, 50 mA (20 mA when linked to an expansion unit), residual voltage of 2 V or less
Operating ambient humidity
- 35 to 85% RH (No condensation)
Рабочая влажность окружающей среды
- 35 до 85% RH (без конденсации)
Output Number of outputs
- 10 (OUT1 to OUT10)
Количество выходов
- 10 (OUT1 до OUT10)
Выход
- Выход с открытым коллектором, переключаемый NPN/PNP, переключаемый N.O./N.C. (для NPN: макс. 26.4 В, 50 мА (20 мА при подключении к расширительному блоку), остаточное напряжение ≤ 1.5 В; для PNP: макс. 26.4 В, 50 мА (20 мА при подключении к расширительному блоку), остаточное напряжение ≤ 2 В)
Function
- Enable by assigning the optional functions Assignable functions: Total judgement result (All OK, Any OK/NG), run, busy, error, position adjustment result, tilt correction result, Monochromatic detection / Height detection tool result (OK/NG), Height / height difference / Max./Min. / calculation tool result (OK/NG/HIGH/LO), Alarm
Ethernet Standard
- Not available
Количество программ
- 32
Количество входов
- 8 (IN1 до IN8)
Стандарт Ethernet
- Недоступен
Environmental resistance Operating ambient temperature
- 0 to +50°C (No freezing)
Минимальная единица отображения
- 10 мкм
Тип блока
- Расширительный блок
Input
- Non-voltage input/voltage input is switchable For non-voltage input: ON voltage 2 V or lower, OFF current 0.1 mA or lower, ON current 2 mA (short circuit) For voltage input: Maximum input rating 26.4 V, ON voltage 18 V or higher, OFF current 0.2 mA or lower, ON current 2 mA (for 24 V)
Вход
- Переключаемый без напряжения/с напряжением (для без напряжения: ON ≤ 2 В, OFF ≤ 0.1 мА, ON = 2 мА; для с напряжением: макс. 26.4 В, ON ≥ 18 В, OFF ≤ 0.2 мА, ON = 2 мА)
Main unit / expansion unit
- Expansion unit
Display Min. display unit
- 10 µm*1
Tools Scan mode
- Height, Height difference, Max./Min., Height difference calculation, Thickness calculation, Height detection, Monochromatic detection, Position adjustment (Max. number of settings) Detection: 16 tools, Position adjustment: 1 tool*2
Line mode
- Average count, Laser position adjustment, Timing input, Head tilt correction (fixed only), Ambient light removal for measurement, HOLD function, Alarm setting, Measurement method (Ave./Max./Min.)
Other functions Common
- ZERO/offset, Operating threshold adjustment, 2-point calibration, Measurement direction, Position correction NG measurement, Zero/offset recording, Capture mode (HDR) Sensor date/time Information addition, N.O./N.C. switching, I/O monitor, Automatic brightness adjustment, Lighting (ON/OFF), Total judgement conditions, NPN/PNP switching, Simultaneous main unit/expansion unit input, Light interference prevention, Security
Scan mode
- Measurement range, Measurement position (small/standard/large), Measurement mode, Measurement noise elimination, Imaging mode (high gain), Tilt correction (fixed or real-time correction), Glare removal, Trigger input (internal/external), Trigger interval, Trigger delay, Trigger error, Monochrome histogram, Fixed reference area, Mask outline, Rotation range
Input Number of inputs
- 8 (IN1 to IN8)
Analogue voltage output
- Not available
Number of programs
- 32
Statistical information
- Scan mode: Measured value / Degree of similarity (Max., Min., Ave.), Processing time (Latest, Max., Min., Ave.), Count (Number of OKs / Number of NGs / Number of triggers) Line mode: Measured value / Degree of similarity (Max., Min., Ave.), Count (Number of OKs / Number of NGs / Number of triggers) *1*3
Detection history Saved history
- 100*4
Save conditions
- Selectable from NG only / All*4
Interface compatibility
- CC-Link / DeviceNetTM / EtherNet/IPTM / EtherCAT? / RS-232C / BCD / PROFINET / PROFIBUS / TCP/IP output*5
Number of connectible units
- Main units: 1, Expansion units: 1, Communication units (DL): 1
Ratings Power voltage
- Supplied from main unit
Общие функции
- ZERO/смещение, регулировка рабочего порога, 2-точечная калибровка, направление измерения, коррекция положения NG измерения, запись нуля/смещения, режим захвата (HDR), добавление информации о дате/времени датчика, переключение N.O./N.C., монитор ввода/вывода, автоматическая регулировка яркости, освещение (ВКЛ/ВЫКЛ), общие условия оценки, переключение NPN/PNP, одновременный ввод основного/расширительного блока, предотвращение световых помех, безопасность
Функции входа
- Назначаемые: общий результат оценки (Все OK, Любой OK/NG), запуск, занятость, ошибка, результат регулировки положения, результат коррекции наклона, результат инструмента монохроматического обнаружения/обнаружения высоты (OK/NG), результат инструмента высоты/разницы высот/макс./мин./расчета (OK/NG/HIGH/LO), аварийный сигнал
Аналоговый выход напряжения
- Недоступен
Статистическая информация
- Режим сканирования: измеренное значение / степень сходства (макс., мин., сред.), время обработки (последнее, макс., мин., сред.), счетчик (количество OK / количество NG / количество триггеров); Режим линии: измеренное значение / степень сходства (макс., мин., сред.), счетчик (количество OK / количество NG / количество триггеров)
История обнаружения
- 100 сохраненных записей
Совместимость интерфейсов
- CC-Link / DeviceNetTM / EtherNet/IPTM / EtherCAT? / RS-232C / BCD / PROFINET / PROFIBUS / TCP/IP выход
Количество подключаемых блоков
- Основные блоки: 1, Расширительные блоки: 1,связи (DL): 1
Условия сохранения
- Выбирается из Только NG / Все
Функции сканирования
- Высота, разница высот, макс./мин., расчет разницы высот, расчет толщины, обнаружение высоты, монохроматическое обнаружение, регулировка положения (до 16 инструментов обнаружения, 1 инструмент регулировки положения)
Функции линии
- Среднее значение, регулировка положения лазера, вход синхронизации, коррекция наклона головки (только фиксированная), удаление окружающего света для измерения, функция HOLD, настройка аварийного сигнала, метод измерения (среднее/макс./мин.)
Модель
- IX-1050
ОПИСАНИЕ
Датчик Keyence IX-1050 представляет собой расширительный блок, разработанный для интеграции в измерительные системы Keyence. Устройство предназначено для повышения функциональности и расширения возможностей базовых блоков. Модель IX-1050 обеспечивает высокую точность измерений с минимальной единицей отображения 10 мкм и диапазоном отображения от ±999.99 до ±999 мм, с четырьмя выбираемыми шагами.
Устройство поддерживает различные режимы работы, включая сканирование (Scan mode) с функциями измерения высоты, разницы высот, максимальных/минимальных значений, обнаружения высоты и монохроматического обнаружения. В режиме линии (Line mode) доступны функции усреднения, регулировки положения лазера, коррекции наклона головки и удаления внешнего освещения. Датчик оснащен 8 входами и 10 выходами, поддерживая переключение между NPN и PNP, а также N.O. и N.C. для выходных сигналов.
Keyence IX-1050 подходит для применения в промышленных условиях, где требуется точный контроль и измерение параметров объектов. Он может использоваться в автоматизированных производственных линиях, системах контроля качества и других инженерных приложениях, где важна стабильная работа и возможность расширения функционала измерительной системы.
Питание устройства осуществляется от основного блока. Потребляемый ток составляет до 1.9 А (при расширении системы). Рабочая температура находится в диапазоне от 0 до +50°C, а рабочая влажность — от 35 до 85% RH без конденсации. Корпус выполнен из поликарбоната, а различные разъемы из PA, POM и сплавов меди с никелевым покрытием.
