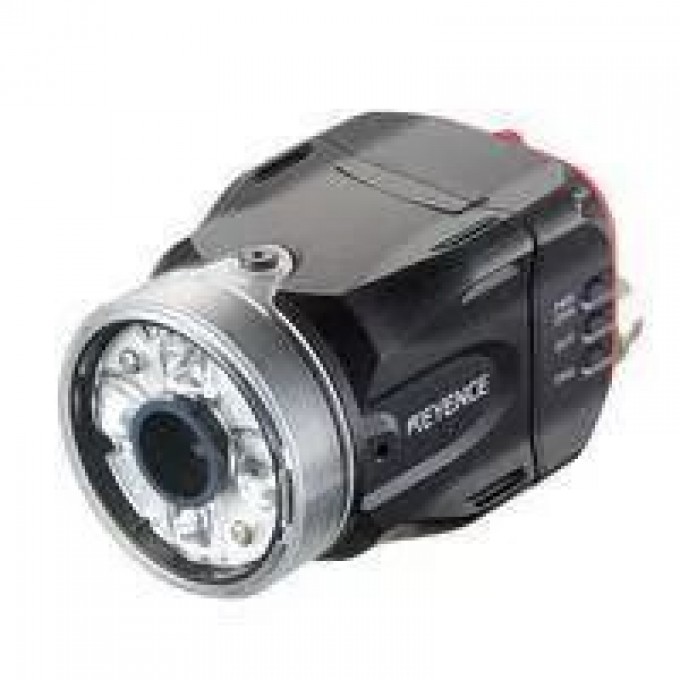

Датчик машинного зрения KEYENCE IV-H150MA монохромный CMOS 1/3 дюйма IV-H150MA-323426

Артикул: IV-H150MA-323426

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Особенность -

Машинного зрения

Weight -

Approx. 270 g

Вес -

Прибл. 270 г

Type -

Short range

Environmental resistance Enclosure rating -

IP67*10

Ambient temperature -

0 to +50 °C (No freezing)

Relative humidity -

35 to 85 % RH (No condensation)

Material -

Main unit case: Aluminium die-casting, Packing: NBR, Front cover: Acrylic, Mounting adapter: POM

Степень защиты -

IP67

Относительная влажность -

35 до 85 % RH (без конденсации)

Материал корпуса -

Литой алюминий

Rating Power voltage -

24 VDC ±10 % (including ripple)

Current consumption -

0.6 A or less

Vibration resistance -

10 to 55 Hz, Double amplitude 1.5 mm, 2 hours in each of the X, Y, and Z directions*11

Потребляемый ток -

0.6 А или менее

Виброустойчивость -

10 до 55 Гц, двойная амплитуда 1.5 мм, 2 часа в каждом направлении X, Y, Z

Разрешение -

752 (Г) x 480 (В) пикселей

Тип подсветки -

Красный LED

Температура эксплуатации -

0 до +50 °C (без замерзания)

Shock resistance -

500 m/s2, 3 times in each of 6 directions*12

Ударопрочность -

500 м/с2, 3 раза в каждом из 6 направлений

Тип датчика -

Машинное зрение

Input type -

Non-voltage input/voltage input is switchable For non-voltage input: ON voltage 2 V or lower, OFF current 0.1 mA or lower, ON current 2 mA (short circuit) For voltage input: Maximum input rating 26.4 V, ON voltage 18 V or higher, OFF current 0.2 mA or lower, ON current 2 mA (for 24 V)

Output type -

Open collector output NPN/PNP is switchable, N.O./N.C. is switchable For open collector NPN output: Maximum rating 26.4 V 50 mA, remaining voltage 1.5 V or lower For open collector PNP output: Maximum rating 26.4 V 50 mA, remaining voltage 2 V or lower

Connector -

M12 4pin connector*9

Тип входа -

Безнапряжный/вольтовый (переключаемый)

Тип выхода -

Открытый коллектор NPN/PNP (переключаемый), N.O./N.C. (переключаемый)

Installed distance -

50 to 150 mm

View -

Installed distance 50 mm: 12 (H) x 9 (V) mm to installed distance 150 mm: 36 (H) x 27 (V) mm

Image sensor Type -

1/3 inch monochrome CMOS

Pixel -

752 (H) x 480 (V)

Focus adjustment -

Auto*1

Exposure time -

1/20 to 1/25,000

Lights Illumination -

Red LED

Lighting method -

Pulse lighting/DC lighting is switchable

Tools Type -

Shape Detection, Colour Area*2, Area*3, Edge Pixels, Width/Height, Diameter, Edge Presence, Pitch, Position Adjustment, High Speed Position Adjustment (1-Axis/2-Axis Adjustment)

Number -

Detection tools: 16 tools, position adjustment tool: 1 tool*4

Switch settings (programs) -

32 programmes

Image history Numbers -

300 images*5*6

Condition -

NG only/All is selectable*6

Analysis information -

OFF/Statistics/Histograms/Matching rate list is switchable Statistics: Processing time (latest value, MAX, MIN, AVE), number of OKs, number of NGs, trigger numbers, trigger errors, judgement results list by tools Histograms: Histogram, matching degree (latest value, MAX, MIN, AVE), numbers of OKs, numbers of NGs Matching rate list: Judgment results list by tools, matching rate list by tools, judgment bar list by tools*7

Other functions -

HDR, HighGain, Colour filters*2, Digital zoom*3, Brightness correction, Tilt correction, White balance*2, Mask function, Colour histogram, Test run, ToolAutoTune, Input monitor, Output test, Security settings, Simulator*8, Sensor date/time information addition, Scaling function, Failing sensor list, Failure hold

Indicators -

PWR/ERR, OUT, TRIG, STATUS, LINK/ACT

Inputs -

6 inputs (IN1 to IN6)

Function -

Enable by assigning the optional functions Assignable functions: Total judgement result, RUN, BUSY, Error, Position adjustment result, Judgement result of each tool, Result of the logical operation of each tool, Main unit/expansion unit logical output

Outputs -

4 outputs (OUT1 to OUT4)

Ethernet Standard -

100BASE-TX/10BASE-T*9

Network function -

FTP client, EtherNet/IPTM, PROFINET

Дистанция установки -

50 до 150 мм

Поле зрения -

50 мм: 12 (Г) x 9 (В) мм; 150 мм: 36 (Г) x 27 (В) мм

Время экспозиции -

1/20 до 1/25,000 с

Инструменты обнаружения -

Распознавание формы, цветной области, площади, пикселей края, ширины/высоты, диаметра, наличия края, шага, корректировка положения

Количество инструментов -

16 инструментов обнаружения, 1 инструмент корректировки положения

Количество программ -

32 программы

История изображений -

300 изображений

Дополнительные функции -

HDR, HighGain, цветные фильтры, цифровой зум, коррекция яркости, коррекция наклона, баланс белого, функция маски, цветная гистограмма, тестовый запуск, ToolAutoTune, монитор входа, тест выхода, настройки безопасности, симулятор, добавление информации о дате/времени датчика, функция масштабирования, список неисправных датчиков, удержание неисправности

Индикаторы -

PWR/ERR, OUT, TRIG, STATUS, LINK/ACT

Стандарт Ethernet -

100BASE-TX/10BASE-T

Разъем Ethernet -

M12 4pin

Сетевые функции -

FTP клиент, EtherNet/IP™, PROFINET

Материал передней крышки -

Акрил

Материал монтажного адаптера -

POM

Входы -

6 входов (IN1 до IN6)

Выходы -

4 выхода (OUT1 до OUT4)

Фокусировка -

Автоматическая

Тип сенсора -

Монохромный CMOS 1/3 дюйма

Материал уплотнений -

NBR

Анализ информации -

OFF/Статистика/Гистограммы/Список совпадений

Метод подсветки -

Импульсный/DC (переключаемый)

Модель -

IV-H150MA

ОПИСАНИЕ

Датчик машинного зрения Keyence IV-H150MA представляет собой монохромное CMOS-устройство с матрицей 1/3 дюйма и разрешением 752 (Г) x 480 (В) пикселей. Предназначен для установки на расстоянии от 50 до 150 мм, обеспечивая поле зрения от 12x9 мм до 36x27 мм соответственно. Оснащен красной светодиодной подсветкой с возможностью переключения между импульсным и постоянным режимами.

Функционал датчика включает в себя 16 инструментов обнаружения, таких как распознавание формы, цветной области, площади, пикселей края, ширины/высоты, диаметра, наличия края, шага, а также инструменты для корректировки положения. Поддерживает до 32 программ настроек и сохраняет до 300 изображений истории. Дополнительные функции включают HDR, HighGain, цифровой зум, коррекцию яркости и наклона, а также маскирование.

Датчик интегрируется в системы автоматизации через 6 входов (IN1-IN6) с возможностью переключения между безнапряжным и вольтовым входом, а также 4 выхода (OUT1-OUT4) с открытым коллектором (NPN/PNP, N.O./N.C. переключаемые). Поддерживает сетевые функции FTP-клиента, EtherNet/IP™ и PROFINET через Ethernet 100BASE-TX/10BASE-T с разъемом M12 4pin.

Устройство имеет степень защиты IP67, что позволяет использовать его в промышленных условиях с температурой от 0 до +50 °C и относительной влажностью от 35 до 85 % RH (без конденсации). Корпус выполнен из литого алюминия, передняя крышка из акрила. Вес датчика составляет около 270 г.
