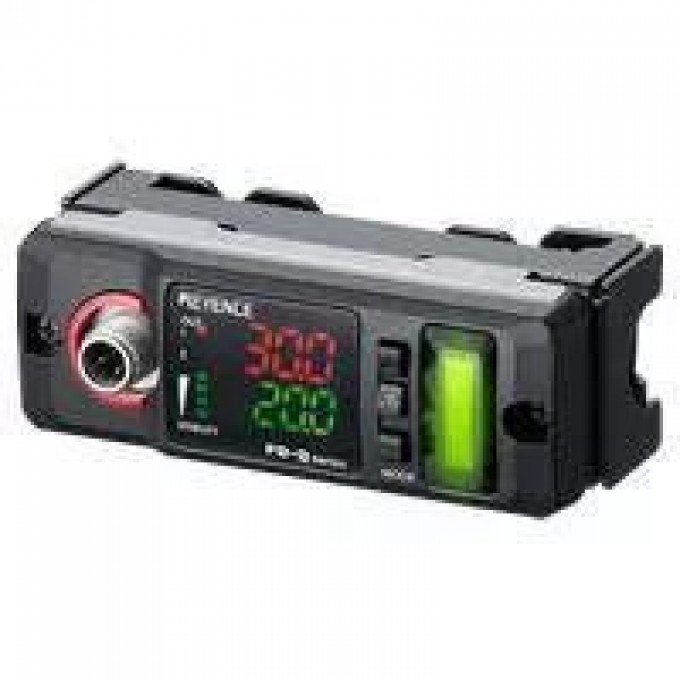

Датчик расхода процесса KEYENCE FD-Q10C для труб 1/4" (8A) и 3/8" (10A) FD-Q10C-14741

Датчик процесса Keyence FD-Q10C предназначен для бесконтактного измерения расхода различных жидкостей в металлических и полимерных трубах. Модель FD-Q10C от бренда Keyence обеспечивает точное измерение потока с поддержкой труб диаметром 1/4" (8A) и 3/8" (10A). Устройство подходит для работы с водой (включая деионизированную), маслами и химикатами при температуре жидкости от 0 до 85°C.

Датчик оснащен двойным 4-разрядным 7-сегментным LED-дисплеем для отображения статуса и выходных данных, а также индикаторами состояния и стабильности. Максимальный расход составляет 20 л/мин для труб 1/4" и 30 л/мин для труб 3/8". Устройство имеет настраиваемое время отклика от 0.5 до 60 секунд и высокую повторяемость измерений, до ±0.15% при времени отклика 60 секунд. Подключение осуществляется через 4-контактный разъем M12.

Keyence FD-Q10C разработан для применения в промышленности, строительстве и инженерных системах, где требуется надежный контроль расхода. Датчик поддерживает различные выходные сигналы, включая управляющий, импульсный и аналоговый (4-20 мА / 0-20 мА), с возможностью переключения NPN/PNP. Встроенная память EEPROM обеспечивает хранение данных интегрированного расхода в течение 10 лет или более.

Устройство обладает высокой степенью защиты IP65/IP67, что позволяет использовать его в сложных условиях окружающей среды с температурой от -10 до +60 °C и относительной влажностью от 35 до 85 % RH. Датчик устойчив к вибрациям (10-55 Гц, двойная амплитуда 1.5 мм) и ударам (100 м/с², 1000 раз), что гарантирует его стабильную работу в промышленных условиях. Материалы корпуса включают PPS, PES, PBT, SUS303, SUS304, SUSXM7, а монтажный кронштейн выполнен из SUS304, PA, SUSXM7.

• Поддержка труб диаметром 1/4" (8A) и 3/8" (10A);
• Совместимость с металлическими и полимерными трубами;
• Работа с различными жидкостями, включая воду, масла и химикаты;
• Диапазон рабочих температур жидкости от 0 до 85°C;
• Максимальный расход до 30 л/мин;
• Двойной 4-разрядный 7-сегментный LED-дисплей;
• Настраиваемое время отклика от 0.5 до 60 секунд;
• Повторяемость до ±0.15% (/F.S.);
• Настраиваемый гистерезис;
• Интегрированный дисплей единиц расхода (0.1/1/10/100/1000 л);
• Хранение данных интегрированного расхода в EEPROM (более 10 лет);
• Подключение через 4-контактный разъем M12;
• Выходные сигналы: управляющий, импульсный, ошибка (NPN/PNP), аналоговый (4-20 мА / 0-20 мА);
• Внешние входы: сброс интегрированного расхода, обнуление расхода, регулировка начала отсчета;
• Напряжение питания 20-30 VDC;
• Потребляемый ток до 100 мА;
• Защита от обратного подключения питания, перенапряжения, короткого замыкания выходов;
• Степень защиты IP65/IP67;
• Рабочая температура окружающей среды от -10 до +60 °C;
• Устойчивость к вибрациям и ударам;
• Материалы корпуса: PPS/PES/PBT/SUS303/SUS304/SUSXM7;
• Вес около 340 г (включая монтажный кронштейн).
