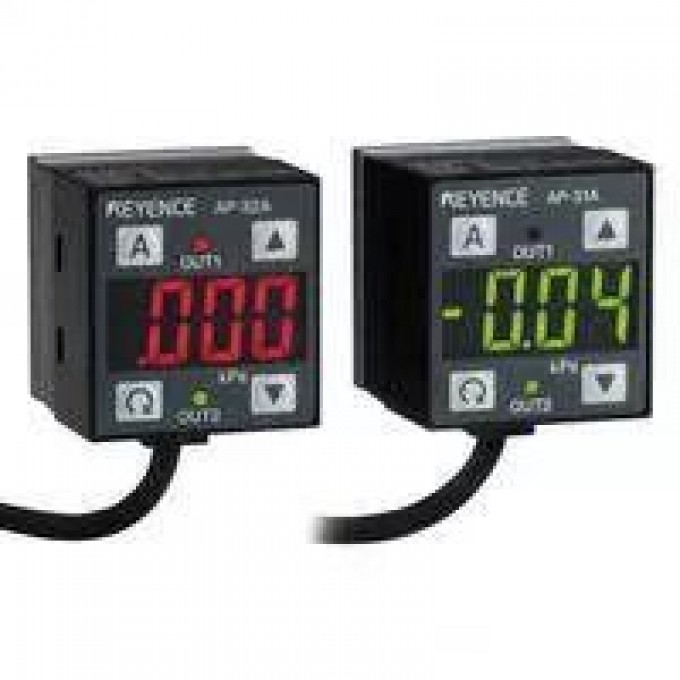

Датчик составного давления KEYENCE AP-34P PNP AP-34P-325257
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Датчик составного давления Keyence AP-34P представляет собой устройство для измерения давления воздуха или некоррозионных газов в диапазоне от 1.013 до -1.013 бар (от 101.3 до -101.3 кПа). Модель AP-34P оснащена 3 1/2-разрядным, 2-цветным, 7-сегментным LED-дисплеем с высотой символов 11 мм, обеспечивающим разрешение 0.002 бар, 0.1 дюйм рт. ст., 0.2 кПа или 2 мм рт. ст. Устройство предназначено для использования в промышленных и инженерных системах, где требуется точный контроль давления.
Датчик имеет два PNP открытых коллекторных выхода с максимальным током 100 мА (30 В макс.) и остаточным напряжением 1 В макс., а также аналоговый выход 1-5 В с минимальным сопротивлением нагрузки 47 кОм. Время отклика регулируется в диапазоне от 2.5 до 500 мс. Питание осуществляется от источника постоянного тока 12-24 В ±10% с пульсацией не более 10% (P-P). Потребляемый ток составляет не более 50 мА при 24 В и не более 90 мА при 12 В.
Устройство обладает устойчивостью к давлению до 5.0 бар (500 кПа). Рабочая температура окружающей среды составляет от 0 до +50 °C без замерзания, а относительная влажность — от 35 до 85% без конденсации. Корпус датчика выполнен из полиамида (передний корпус), ПЭТ (лицевая панель), полисульфона (задний корпус) и литого цинка (порт давления). Кабель является маслостойким.
Датчик Keyence AP-34P подходит для применения в системах автоматизации, пневматических системах, а также в оборудовании для контроля производственных процессов, где необходим мониторинг давления газов. Устройство обеспечивает стабильную работу в указанных условиях эксплуатации и соответствует современным стандартам качества.
• Тип давления: составное (Compound pressure);
• Тип выхода: PNP;
• Номинальное давление: от 1.013 до -1.013 бар (от 101.3 до -101.3 кПа);
• Тип среды: воздух или некоррозионные газы;
• Дисплей: 3 1/2-разрядный, 2-цветный, 7-сегментный LED (высота символов 11 мм);
• Разрешение дисплея: 0.002 бар, 0.1 дюйм рт. ст., 0.2 кПа, 2 мм рт. ст.;
• Диапазон обнаруживаемого давления: от -15 до +110 % от полной шкалы;
• Температурная характеристика дисплея: ±1 % макс. (от полной шкалы) при 25 °C (0 до 50 °C);
• Колебания температуры для аналогового выхода: ±2 % макс. (от полной шкалы) при 25 °C (0 до 50 °C);
• Время отклика (функция предотвращения дребезга): 2.5/5/100/500 мс (выбираемое);
• Аналоговый выход: 1-5 В (импеданс нагрузки: 47 кОм мин.);
• Управляющий выход: 2 PNP открытых коллектора: 100 мА макс. (30 В макс.), остаточное напряжение: 1 В макс. (2 выхода, выбираемые N.O./N.C.);
• Напряжение питания: 12-24 В постоянного тока ±10 %, пульсация (P-P) 10 % или менее;
• Потребляемый ток: 50 мА (при 24 В) или менее, 90 мА (при 12 В) или менее;
• Устойчивость к давлению: 5.0 бар (500 кПа);
• Температура окружающей среды: 0 до +50 °C (без замерзания);
• Относительная влажность: 35 до 85 % RH (без конденсации);
• Виброустойчивость: 10 до 55 Гц, двойная амплитуда 1.5 мм, 2 часа в каждом из направлений X, Y и Z;
• Материал: передний корпус: полиамид, лист передней панели: ПЭТ, задний корпус: полисульфон, порт давления: литой цинк, кабель: маслостойкий кабель;
• Вес: прибл. 120 г (включая кабель 2 м).
