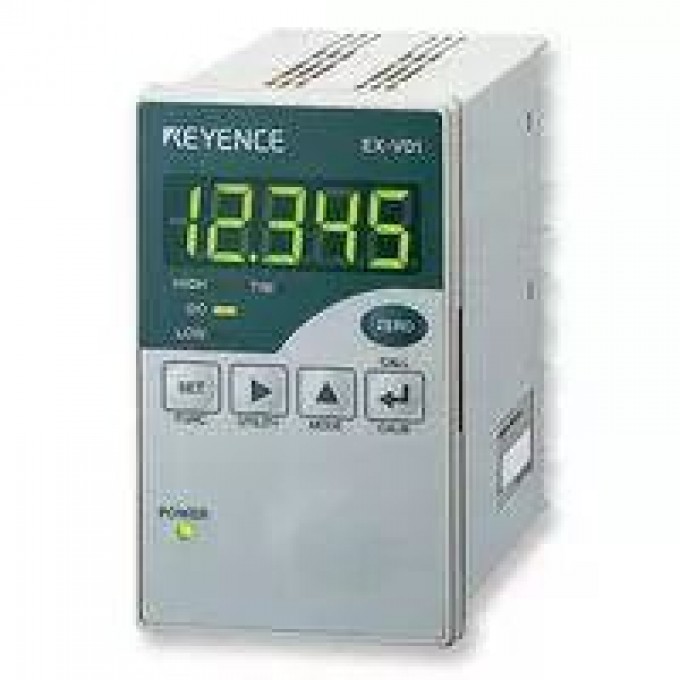

Датчик усилитель KEYENCE EX-V10 NPN цилиндрический 22x35 мм диапазон мм EX-V10-323393

Артикул: EX-V10-323393

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Особенность -

Усилитель

Shape -

O22 x 35 mm Cylindrical,threaded

Environmental resistance Ambient temperature -

0 to +50 °C

Weight -

Approx. 235 g

Форма -

Цилиндрический, резьбовой

Температура окружающей среды -

0 до +50 °C

Вес -

Прибл. 235 г

Type -

Amplifier Unit NPN

Relative humidity -

35 to 85 % RH (No condensation)

Тип -

Усилитель NPN

Относительная влажность -

35 до 85 % RH (без конденсации)

Measuring range -

0 to 10 mm

Display range -

19999 to +19999

Linearity -

±0.3% of F.S

Resolution (No. of averaging measurements: 64) -

2 µm

Sampling rate -

40000 samplings max./sec. *2

Display speed -

20 times/sec

Display power -

7-segment 2-colour LED

Over-range alarm -

±FFFF is displayed

Control input Timing input -

NPN open-collector or non-voltage contact signal

Control output -

NPN open-collector or non-voltage contact (Timing input, Reset input, Auto-zero input, Comparator output disable input, Synchronous input, External setting input)

Controloutput Setting method -

Upper/lower 2-level setting x 4 patterns (selectable)

Control output Signal -

NPN open-collector (HIGH, GO and LOW): 100 mA max. (40 V max.)

Controloutput Response time -

0.075 ms (at maximum speed)

OFF-delay time -

60 ms (ON/OFF selectable)

Strobe output -

NPN: 100 mA max. (40 V max.), Residual voltage: 1 V max. (N.O.)

Control output Alarm output -

NPN: 100 mA max. (40 V max.), Residual voltage: 1 V max. (N.C.)

Analogue output voltage Output voltage -

±5V

Impedance -

100 ?

Response time -

0.075 ms (at maximum speed)

Temperature characteristics -

0.07% of F.S./°C *3

Major functions -

FLL, digital filter, auto zero, offset, calculation, measurement mode (15 types), judgment value memory (4 sets), decimal point shift, display digit changing, display of various errors, etc

Rating Power voltage -

24 VDC ±10 %, Ripple (P-P) 10 % or less

Current consumption -

240 mA or less

Vibration resistance -

10 to 55 Hz, Double amplitude 1.5 mm, 2 hours in each of the X, Y, and Z directions

Диапазон измерения -

0 до 10 мм

Диапазон отображения -

19999 до +19999

Линейность -

±0.3% от F.S

Скорость отображения -

20 раз/сек

Управляющий выход -

NPN открытый коллектор или беспотенциальный контакт (вход синхронизации, вход сброса, вход авто-ноля, вход отключения компараторного выхода, синхронный вход, внешний вход настройки)

Метод настройки управляющего выхода -

2-уровневая настройка верх/низ x 4 шаблона (выбираемые)

Сигнал управляющего выхода -

NPN открытый коллектор (HIGH, GO и LOW): 100 мА макс. (40 В макс.)

Время отклика управляющего выхода -

0.075 мс (на максимальной скорости)

Строб-выход -

NPN: 100 мА макс. (40 В макс.), остаточное напряжение: 1 В макс. (N.O.)

Выход сигнализации управляющего выхода -

NPN: 100 мА макс. (40 В макс.), остаточное напряжение: 1 В макс. (N.C.)

Температурные характеристики -

0.07% от F.S./°C

Основные функции -

FLL, цифровой фильтр, авто-ноль, смещение, расчет, режим измерения (15 типов), память значений (4 набора), сдвиг десятичной точки, изменение разрядности дисплея, отображение различных ошибок и т.д

Потребляемый ток -

240 мА или менее

Виброустойчивость -

10 до 55 Гц, двойная амплитуда 1.5 мм, 2 часа в каждом из направлений X, Y и Z

Управляющий вход -

NPN открытый коллектор или беспотенциальный контактный сигнал

Дисплей -

7-сегментный 2-цветный LED

Частота дискретизации -

40000 выборок/сек. макс

Размеры -

O22 x 35 мм

Разрешение (64 измерения) -

2 мкм

Импеданс аналогового выхода -

100 Ом

Время отклика аналогового выхода -

0.075 мс (на максимальной скорости)

Время задержки выключения -

60 мс (вкл/выкл выбираемое)

Сигнал перегрузки -

±FFFF

Модель -

EX-V10*1

Аналоговое выходное напряжение -

С питанием в диапазоне 5 В

ОПИСАНИЕ

Датчик Keyence EX-V10 представляет собой усилитель NPN типа, выполненный в цилиндрическом корпусе размером 22 x 35 мм с резьбой. Устройство предназначено для измерения расстояний в диапазоне от 0 до 10 мм. Модель EX-V10*1 отличается высокой точностью и стабильностью работы, что делает её применимой в различных промышленных и инженерных системах.

Технические характеристики включают разрешение 2 мкм (при 64 усредненных измерениях) и максимальную частоту дискретизации 40000 выборок в секунду. Линейность составляет ±0.3% от полной шкалы. Датчик оснащен 7-сегментным двухцветным LED-дисплеем с диапазоном отображения от -19999 до +19999. Предусмотрены функции FLL, цифровой фильтр, авто-ноль, смещение, различные режимы измерения (15 типов) и память значений.

Устройство работает от источника питания 24 В постоянного тока ±10% с пульсациями не более 10% (P-P) и потребляет до 240 мА. Оно способно функционировать при температуре окружающей среды от 0 до +50 °C и относительной влажности от 35 до 85% RH без конденсации. Датчик устойчив к вибрациям в диапазоне от 10 до 55 Гц с двойной амплитудой 1.5 мм в течение 2 часов по осям X, Y и Z.

Датчик Keyence EX-V10 оснащен NPN открытым коллектором или беспотенциальным контактным сигналом для управляющих входов и выходов. Аналоговый выход обеспечивает напряжение ±5В с импедансом 100 Ом и временем отклика 0.075 мс. Вес устройства составляет приблизительно 235 г.
