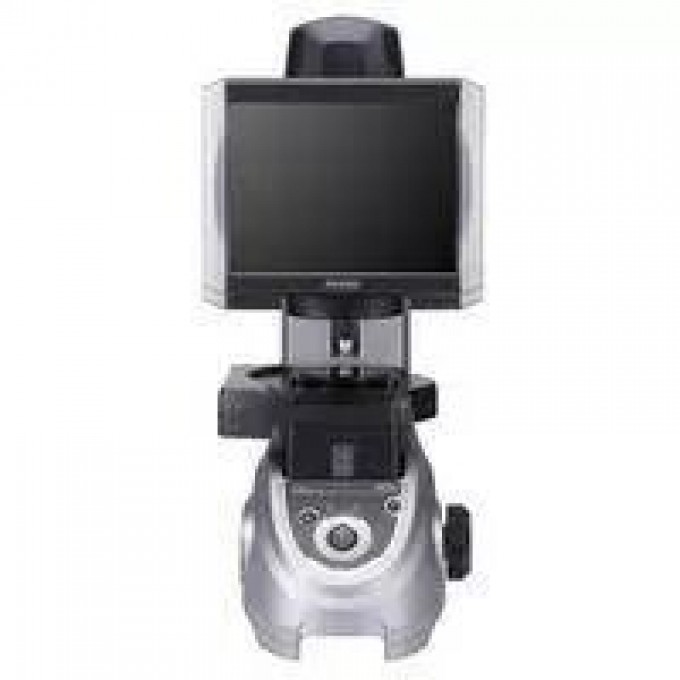

Измерительная система KEYENCE IM-6140 с CMOS-сенсором 6.6 Мп IM-6140-325651

Измерительная система Keyence IM-6140 представляет собой высокоточный прибор, разработанный для бесконтактных измерений. Устройство оснащено 1-дюймовым CMOS-сенсором с разрешением 6.6 мегапикселей и 10.4-дюймовым ЖК-монитором (XGA: 1024 × 768) для отображения результатов. Система использует двойной телецентрический объектив для получения четких изображений и обеспечивает высокую точность измерений.

Основные технические характеристики включают поле зрения 25 мм для широкого обзора и 6 мм для высокой точности, с минимальной единицей отображения 0.1 мкм. Повторяемость измерений составляет ±0.5 мкм в широком поле и ±0.1 мкм в режиме высокой точности. Точность измерения (±2σ) достигает ±2 мкм для широкого поля и ±0.7 мкм для высокой точности. Система поддерживает внешние входы и выходы, а также оснащена интерфейсами LAN (RJ-45) и USB 2.0 (6 портов).

Измерительная система Keyence IM-6140 подходит для применения в различных отраслях промышленности, где требуется точный контроль размеров и форм деталей, таких как машиностроение, электроника, автомобилестроение и производство прецизионных компонентов. Встроенный жесткий диск на 250 ГБ позволяет сохранять данные измерений и изображения. Система освещения включает телецентрическую прозрачную (зеленый LED) и четырехсекционную кольцевую (белый LED) подсветку.

Оборудование работает от сети переменного тока 100-240 В с частотой 50/60 Гц и потребляет до 310 мА. Диапазон рабочих температур составляет от +10 до +35 °C при относительной влажности от 20 до 80 % RH (без конденсации). Вес устройства составляет около 25 кг. Система оснащена X, Y и Z-столами для точного позиционирования образцов.

• 1-дюймовый 6.6-мегапиксельный CMOS-сенсор;
• 10.4-дюймовый ЖК-монитор (XGA: 1024 × 768);
• Двойной телецентрический объектив;
• Поле зрения: широкое 25 мм, высокоточное 6 мм;
• Минимальная единица отображения: 0.1 мкм;
• Повторяемость: ±0.5 мкм (широкое поле), ±0.1 мкм (высокоточное);
• Точность измерения (±2σ): ±2 мкм (широкое поле), ±0.7 мкм (высокоточное);
• Интерфейсы: LAN (RJ-45), 6 портов USB 2.0;
• Жесткий диск: 250 ГБ;
• Система освещения: прозрачная (зеленый LED), кольцевая (белый LED);
• Диапазон рабочих температур: +10 до +35 °C;
• Относительная влажность: 20 до 80 % RH (без конденсации);
• Вес: около 25 кг.
