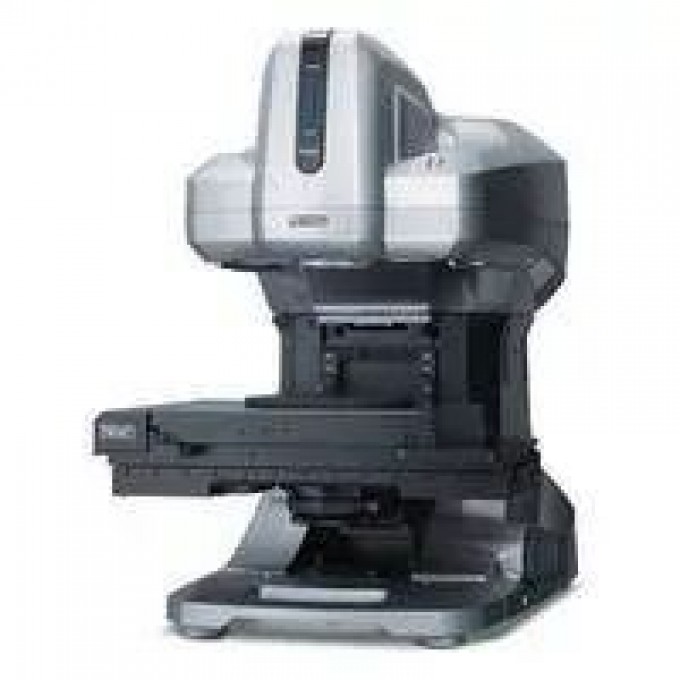

Измерительная система KEYENCE VR-3200 VR-3200-325618

Измерительная система Keyence VR-3200 представляет собой высокоточное оборудование для бесконтактных измерений. Система разработана для применения в промышленности, строительстве и инженерных системах, где требуется стабильная работа и минимальные эксплуатационные затраты. Она обеспечивает высокую точность измерений благодаря передовым оптическим и программным решениям.

Модель VR-3200 оснащена головкой типа Head и совместима с контроллером VR-3000K. Вертикальное поле зрения составляет 1.4 мм. Точность измерения высоты достигает ±3 мкм, а точность измерения ширины варьируется от ±5 мкм в широкопольном режиме до ±2 мкм в режиме высокого увеличения. Система поддерживает увеличение на 15-дюймовом мониторе от 25x до 160x, с соответствующими горизонтальными полями зрения от 12 мм до 2.5 мм. Рабочее расстояние составляет 75 мм, что обеспечивает удобство работы с различными образцами.

Оборудование включает 4-мегапиксельный монохромный CMOS-элемент приема изображения, двойные телецентрические линзы для передатчика и приемника. Источники света включают светодиодное кольцевое освещение (красный, зеленый, синий) для наблюдения и белый светодиод для измерений. Система поддерживает функцию автоматической сшивки изображений с автоматическим управлением XY-столом и автофокусировкой, а также автоматическую настройку и анализ шаблонов. Ход по оси Z составляет 90 мм с электрическим приводом, а также предусмотрены поворот образца на ±180° и наклон на ±30° и более.

Измерительная система работает от сети 100 до 240 В переменного тока с частотой 50/60 Гц и потребляет до 150 ВА. Оборудование предназначено для эксплуатации при температуре от +15 до +30 °C и относительной влажности от 35 до 80 % без конденсации. Вес системы составляет 28.0 кг. Эти характеристики обеспечивают надёжность и стабильность работы в различных производственных условиях.

• Модель: VR-3200;
• Тип головки: Head;
• Применимый контроллер: VR-3000K;
• Вертикальное поле зрения: 1.4 мм;
• Увеличение на 15' мониторе (25x): Горизонтальное 12 мм;
• Увеличение на 15' мониторе (38x): Горизонтальное 8 мм;
• Увеличение на 15' мониторе (50x): Горизонтальное;
• Увеличение на 15' мониторе (80x): Горизонтальное 3.8 мм;
• Увеличение на 15' мониторе (120x): Горизонтальное 2.5 мм;
• Увеличение на 15' мониторе (160x): Горизонтальное;
• Зум: от 1x до 4x;
• Точность измерения высоты: ±3 мкм;
• Точность измерения ширины (широкопольный режим): ±5 мкм;
• Точность измерения ширины (режим высокого увеличения): ±2 мкм;
• Функция сшивки: Полностью автоматическая (автоматическое управление XY-столом + автофокус) измерение, автонастройка, автоматический анализ шаблонов;
• Ход по оси Z: 90 мм (электрический);
• Поворот: ±180° (поворотный стол для образцов);
• Наклон: ±30° или более;
• Рабочее расстояние: 75 мм;
• Элемент приема изображения: 4-мегапиксельный монохромный CMOS;
• Передающая линза: Двойная телецентрическая линза x2;
• Приемная линза: Двойная телецентрическая линза;
• Источник света наблюдения: Светодиодное кольцевое освещение (красный, зеленый, синий);
• Источник света измерения: Белый светодиод;
• Размер изображения: 1024 x 768 пикселей, 2048 x 1536 пикселей;
• Напряжение питания: 100 до 240 В переменного тока ±10 %, 50/60 Гц;
• Потребляемая мощность: 150 ВА;
• Температура окружающей среды: от +15 до +30 °C;
• Относительная влажность: от 35 до 80 % RH (без конденсации);
• Вес: 28.0 кг.
