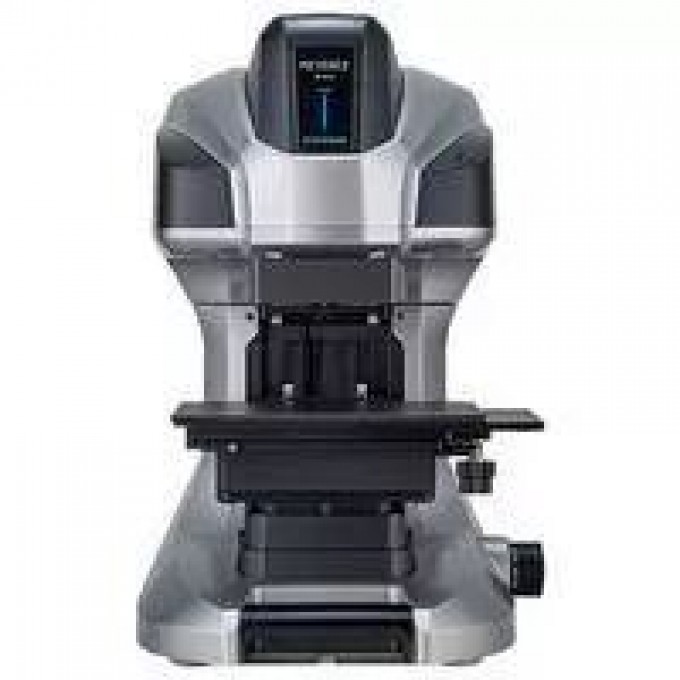

Измерительная система KEYENCE VR-5100 для 3D-измерений VR-5100-325624

Измерительная система Keyence VR-5100 представляет собой высокоточную систему для 3D-измерений. Модель VR-5100, произведенная брендом Keyence, включает в себя головку (Head) и контроллер VR-5000. Система предназначена для широкого спектра задач, требующих точных измерений, и обеспечивает стабильную работу в промышленных и инженерных условиях.

Система оснащена 4-мегапиксельной монохромной CMOS-матрицей и двойными телецентрическими линзами для передатчика и приемника, что обеспечивает высокую четкость изображения. Источники света включают светодиодное кольцо (красный, синий, зеленый) для наблюдения и белый светодиод для измерения. Диапазон измерения по осям XY составляет 92 x 86 мм, а ход стола XY – 70 x 70 мм (ручной). Ход по оси Z моторизованный и составляет 73 мм. Рабочее расстояние составляет 75 мм, а грузоподъемность – 4.5 кг.

Keyence VR-5100 обеспечивает разрешение измерения высоты 0.1 мкм. Диапазон измерения высоты без Z-сшивания составляет 10 мм при низком увеличении и 1 мм при высоком увеличении. Повторяемость измерения высоты без Z-сшивания достигает 0.4 мкм, а точность – ±2.5 мкм. Для измерения ширины повторяемость составляет 1 мкм при низком увеличении и 0.5 мкм при высоком увеличении, а точность – ±5 мкм и ±2 мкм соответственно. Система поддерживает функцию ручного сшивания (XY ручное управление + Z автоматическое управление).

Обработка данных осуществляется на специализированном ПК, указанном KEYENCE, с операционной системой Windows 10 Pro. Система работает от сети переменного тока 100-240 В, 50/60 Гц, с максимальной потребляемой мощностью 200 ВА. Условия эксплуатации: температура от +15 до 30 °C и относительная влажность от 35 до 80 % RH (без конденсации). Вес системы составляет около 25 кг.
