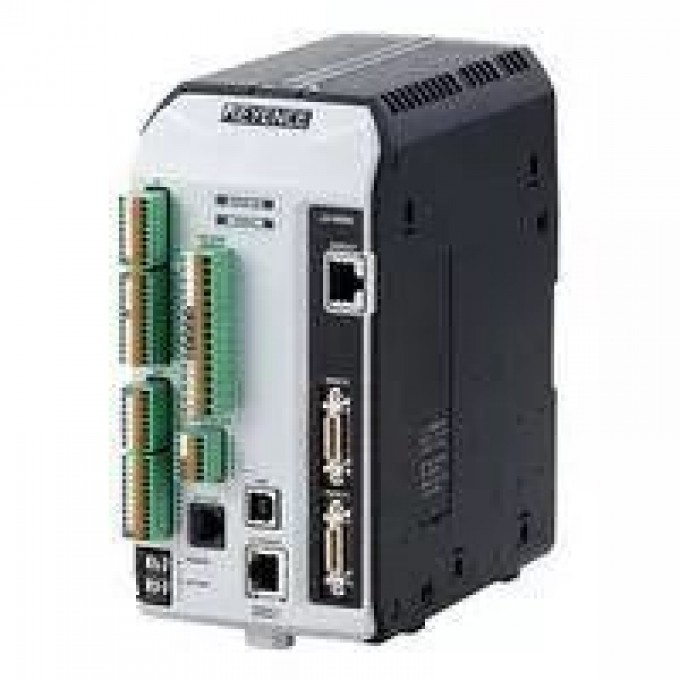

Контроллер датчика измерения KEYENCE LS-9501P PNP LS-9501P-325151

Артикул: LS-9501P-325151

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Environmental resistance Ambient temperature

- When LS-HA100 not used: 0 to +50 °C When LS-HA100 in use: 0 to +45 °C

Weight

- Approx. 1,500 g

Вес

- Прибл. 1500 г

Type

- Controller: PNP output type

Relative humidity

- 20 to 85 % RH (No condensation)

Тип

- Контроллер

Относительная влажность

- 20 до 85 % RH (без конденсации)

Display range

- ±99,999.99 µm to ±9,999.9 mm

Rating Power voltage

- 24 VDC ±10 %, including Ripple (P-P)

Current consumption

- When LS-HA100 not used: 1.0 A max. when 1 head connected, 1.4 A max. when 2 heads connected When LS-HA100 in use: 2.0 A max. when 3 heads connected, 2.3 A max. when 4 heads connected*2

Диапазон отображения

- ±99,999.99 мкм до ±9,999.9 мм

Напряжение питания

- 24 В DC ±10 % (включая пульсации P-P)

Интерфейс RS-232C

- Вывод измеренных значений, управление I/O, изменение настроек, скорость до 115,200 bps

Тип выхода

- PNP

Минимальная единица отображения

- 0.01 мкм

Analogue current output

- 4 to 20 mA x 2 outputs, compatible load max. 350 ?

Аналоговый выход напряжения

- ±10 В x 2

Аналоговый выход тока

- 4-20 мА x 2

No. of connectable sensor heads

- 2

Program selection input

- Voltage input x 4 inputs

Output terminal Analogue voltage output

- ±10 V x 2 outputs, output impedance 100 ?

LED display

- POWER ON indicator, ERROR indicator

Input terminal block Encoder input

- NPN/PNP open-collector output, voltage output (5 V/12 V/24 V), line-driver output

USB

- USB 2.0 HI-SPEED supported (USB 1.1 Full-SPEED compatible)

Вход энкодера

- NPN/PNP открытый коллектор, напряжение (5 В/12 В/24 В), линейный драйвер

Выход ошибки

- PNP открытый коллектор (N.C.)

Интерфейс Ethernet

- 1000BASE-T/100BASE-TX

Интерфейс USB

- USB 2.0 HI-SPEED (совместим с USB 1.1 Full-SPEED)

Display Minimum display unit

- 0.01 µm

Synchronous 1, 2 input

- Voltage input

Universal output

- PNP open-collector output x 10 outputs Measured value and tolerance judgment output, status output allocatable

Status 1, 2 output

- PNP open-collector output

Error output

- PNP open-collector output (N.C.)

Interface Ethernet

- 1000BASE-T/100BASE-TX

RS-232C

- Measured value output, control I/O, setting change, baud rate can be selected up to 115,200 bps

Display and settings panel

- LS-D1000 Max. four heads connectable

Количество подключаемых головок датчика

- 2

Вход выбора программы

- Напряжение x 4

Универсальный выход

- PNP открытый коллектор x 10 (измеренное значение, допуск, статус)

Панель отображения и настроек

- LS-D1000 (макс. 4 головки)

Рабочая температура (без LS-HA100)

- 0 до +50 °C

Рабочая температура (с LS-HA100)

- 0 до +45 °C

LED индикация

- POWER ON, ERROR

Синхронный вход

- Напряжение x 2

Импеданс аналогового выхода напряжения

- 100 Ом

Совместимая нагрузка аналогового выхода тока

- Макс. 350 Ом

Выход статуса

- PNP открытый коллектор x 2

Потребляемый ток (без LS-HA100, 1 головка)

- 1.0 А макс

Потребляемый ток (без LS-HA100, 2 головки)

- 1.4 А макс

Потребляемый ток (с LS-HA100, 3 головки)

- 2.0 А макс

Потребляемый ток (с LS-HA100, 4 головки)

- 2.3 А макс

Модель

- LS-9501P*1

Особенность

- Датчика измерения

ОПИСАНИЕ

Контроллер датчика измерения Keyence LS-9501P является компонентом измерительной системы, предназначенным для обработки сигналов от подключаемых головок датчиков. Модель LS-9501P*1 имеет выход типа PNP и поддерживает подключение до двух головок датчиков. Устройство обеспечивает высокую точность измерений с минимальной единицей отображения 0.01 мкм и широким диапазоном отображения от ±99,999.99 мкм до ±9,999.9 мм.

Контроллер оснащен различными входами и выходами для интеграции в измерительные системы. Входной терминальный блок поддерживает энкодеры с NPN/PNP открытым коллектором, выходом напряжения (5 В/12 В/24 В) и выходом линейного драйвера. Предусмотрены синхронные входы, а также 4 входа для выбора программы. Выходные интерфейсы включают аналоговый выход напряжения (±10 В x 2), аналоговый выход тока (4-20 мА x 2), 10 универсальных выходов PNP открытого коллектора для измеренных значений, результатов допуска и статуса, а также выходы статуса и ошибки.

Для связи с внешними системами контроллер оборудован портами Ethernet (1000BASE-T/100BASE-TX), USB 2.0 HI-SPEED (совместим с USB 1.1 Full-SPEED) и RS-232C с возможностью выбора скорости передачи до 115,200 bps. Управление и настройка осуществляются через панель LS-D1000, которая поддерживает до четырех подключаемых головок. Питание устройства осуществляется от 24 В постоянного тока ±10%.

Контроллер Keyence LS-9501P предназначен для применения в промышленных, строительных и инженерных системах, где требуется точное измерение и контроль параметров. Он обеспечивает стабильную работу и подходит для задач, требующих высокой надежности и минимальных эксплуатационных затрат. Устройство имеет потребляемый ток до 1.4 А при подключении двух головок датчика и работает в диапазоне температур от 0 до +50 °C (без LS-HA100) при относительной влажности от 20 до 85% RH без конденсации. Вес контроллера составляет приблизительно 1500 г.
