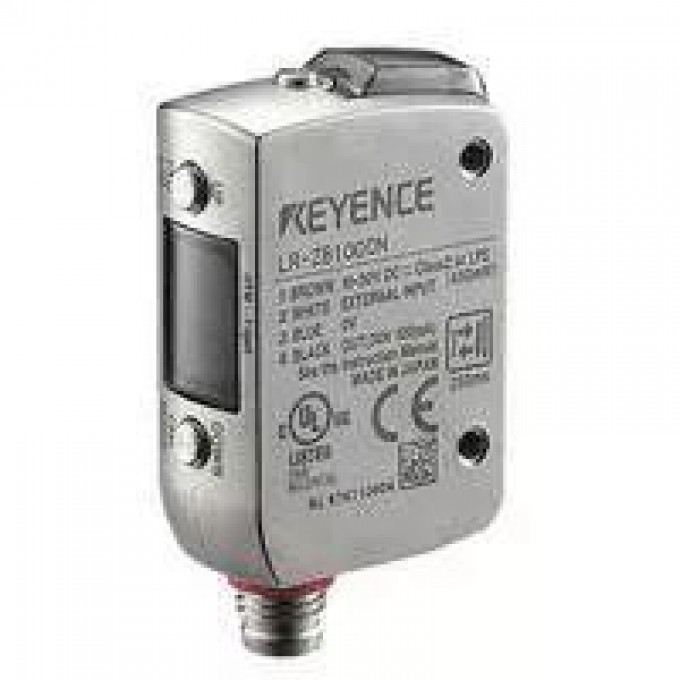

Лазерный датчик расстояния KEYENCE LR-ZB100CN NPN с разъемом M8 LR-ZB100CN-322558
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Датчик Keyence LR-ZB100CN представляет собой лазерный датчик расстояния с прямоугольной формой корпуса и выходным сигналом NPN. Он предназначен для измерения расстояний в диапазоне от 35 до 100 мм и использует красный лазер (660 нм) класса 1 в качестве источника света. Подключение осуществляется через 4-контактный разъем M8.
Устройство оснащено 3-разрядным 7-сегментным дисплеем для индикации функций, а также индикаторами выхода, DATUM и точечным индикатором. Время отклика можно выбирать из 1.5 мс, 10 мс или 50 мс. Датчик имеет защиту от обратного подключения питания, перегрузки по току на выходе, импульсных перенапряжений и обратного подключения выхода.
Датчик Keyence LR-ZB100CN подходит для использования в промышленных, строительных и инженерных системах, где требуется стабильная и точная работа. Он способен работать в широком диапазоне температур от -10 до +50 °C и обладает высокой степенью защиты IP68, IP69K, NEMA 4X, 6P, 13, что позволяет применять его в сложных условиях.
В комплект поставки входят инструкция по эксплуатации и идентификационная этикетка (FDA). Корпус датчика выполнен из SUS316L, дисплей из PES, а крышка объектива из PMMA с устойчивым к царапинам покрытием. Уплотнения и кольцо разъема изготовлены из FKM.
• Тип: лазерный датчик расстояния;
• Форма: прямоугольная;
• Выход: NPN;
• Подключение: разъем M8, 4-контактный;
• Диапазон обнаружения: от 35 до 100 мм;
• Стандартное отклонение обнаружения: 1.5 мм (35-50 мм), 3 мм (50-100 мм);
• Разрешение дисплея: 2 (0.2 мм);
• Диаметр пятна: прибл. 2 ? 1 мм на 100 мм;
• Время отклика: 1.5 мс / 10 мс / 50 мс (выбираемое);
• Источник света: красный лазер (660 нм);
• Класс лазера: Класс 1 (IEC60825-1, FDA (CDRH) Part1040.10);
• Индикаторы функций: 3-разрядный 7-сегментный дисплей (красный), индикатор выхода (желтый), индикатор DATUM (оранжевый), 1 точечный индикатор (зеленый);
• Таймер: ВЫКЛ/Задержка ВКЛ/Задержка ВЫКЛ/Однократный;
• Напряжение питания: 10 до 30 В постоянного тока, включая 10% пульсации (P-P), Класс 2 или LPS;
• Потребляемая мощность: 450 мВт или менее (18 мА или менее при 24 В, 34 мА или менее при 12 В);
• Управляющий выход: NPN, открытый коллектор, приложенное напряжение 30 В постоянного тока или менее, управляющий ток 100 мА или менее, остаточное напряжение 1.2 В или менее при 10 мА или менее, 2 В или менее при 10-100 мА;
• Защитная схема: от обратного подключения питания, перегрузки по току на выходе, импульсных перенапряжений на выходе, обратного подключения выхода;
• Режим работы выхода: Light-ON / Dark-ON (выбираемый);
• Внешний вход: калибровка времени ввода: 35 мс или более ВКЛ, 35 мс или более ВЫКЛ; остановка излучения лазера: 2 мс или более ВКЛ, 20 мс или более ВЫКЛ; ток короткого замыкания NPN: 1 мА или менее/PNP: 2 мА или менее;
• Степень защиты корпуса: IP68 (IEC60529), IP69K (DIN40050-9), NEMA 4X, 6P, 13 (NEMA250), ECOLAB, Diversey;
• Сопротивление изоляции: 20 МОм или более (500 В постоянного тока);
• Освещенность окружающей среды: лампа накаливания: 4000 люкс или менее; солнечный свет: 8000 люкс или менее;
• Температура окружающей среды: от -10 до +50 °C (без замерзания);
• Температура хранения: от -25 до +75 °C (без замерзания);
• Относительная влажность: от 35 до 85 % относительной влажности (без конденсации);
• Выдерживаемое напряжение: 1000 В переменного тока, 50/60 Гц, 1 мин;
• Виброустойчивость: 10-55 Гц, двойная амплитуда 1.5 мм, 2 часа в каждом из направлений X, Y и Z;
• Ударопрочность: 1000 м/с2, 6 раз в каждом из направлений X, Y и Z;
• Материал корпуса: SUS316L;
• Материал дисплея: PES;
• Материал крышки объектива: PMMA с устойчивым к царапинам покрытием;
• Материал уплотнений/кольца разъема: FKM;
• Комплектация: инструкция по эксплуатации, сертификационная/идентификационная этикетка (FDA).
