ХАРАКТЕРИСТИКИ
Weight
- Controller: 23.0 kg Head: 13.6 kg Console: 2.0 kg
Type

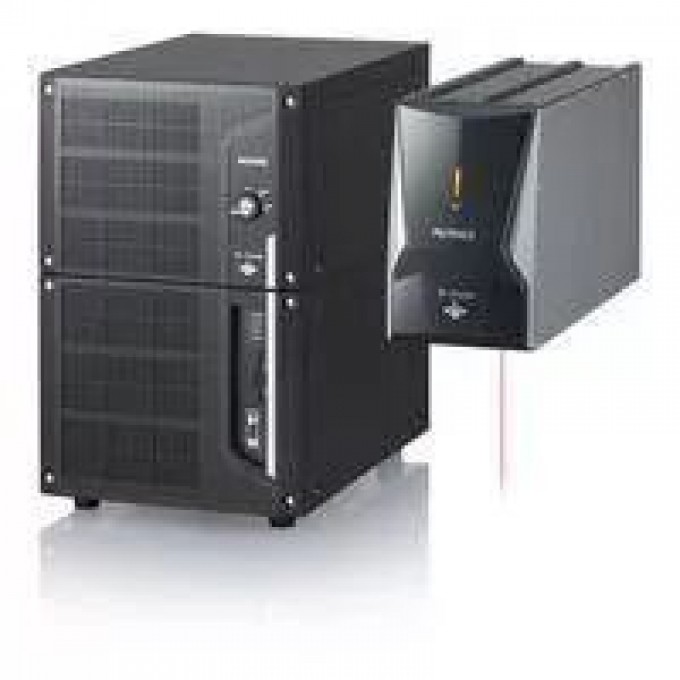

- Marking unit (controller + head) 13W Wide area
Environmental resistance Enclosure rating
- IP64 (marking head)
Ambient temperature
- 0 to +40 °C
Тип
- Маркировочный блок (контроллер + головка)
Выходная мощность
- 13 Вт
Вес контроллера
- 23.0 кг
Console (sold separately)
- MC-P1
Marking method
- XYZ 3-Axis simultaneous scanning method
Marking laser Type
- YVO4 laser, Class 4 Laser Product (IEC60825-1, JIS C6802, FDApart 1040.10)*2
Guide laser/Working distance pointer
- Semiconductor laser, wavelength: 655 nm, output: 1.0 mW, Class 2 Laser Product (IEC60825-1, JIS C6802, FDApart 1040.10)*2
Marking area
- 330 x 330 x 42 mm
Standard working distance (±variable width)
- 300 mm (±21 mm)
Marking resolution
- 5 µm
Scan speed
- Max. 8,000 mm/s
Character type Font
- Original font (numbers, letters, katakana, hiragana, kanji), user font, TrueType font, OpenType font*3
Barcode
- CODE39, ITF, 2of5, NW7 (CODABAR), JAN, CODE128, EAN, UPC-A, UPC-E
2D code
- QR code, micro QR code, DataMatrix (ECC200/GS1 DataMatrix)
GS1 DataBar
- GS1 DataBar/GS1 DataBar CC-A/GS1 DataBar Stacked/GS1 DataBar Stacked CC-A/GS1 DataBar Limited/ GS1 DataBar Limited CC-A/GS1 DataBar Truncated/GS1 DataBar Truncated CC?A
Logo image
- Custom character font and logo (CAD) data, BMP/JPEG/PNG/TIFF
Marking conditions Workpiece style
- Stationary marking, Moving marking (constant, encoder)
Character size (marking height/width)
- 0.1 to 330 mm
No. of program blocks
- 256
I/O (Input/output)
- Terminal block I/O, MIL connector I/O, contactor control I/O*4
Interface
- RS-232C, USB 2.0, Ethernet (100BASE-TX/10BASE-T)*5
Head installation direction
- All directions
Head cable length
- 4.3 ±0.1 m
Cooling method
- Forced air cooling
Rated voltage and power consumption
- 100 to 120/200 to 240 VAC ±10 %, 50/60 Hz, 650 VA max
Overvoltage category
- II
Ambient temperature for storage
- 10 to +60 °C (No freezing)
Ambient humidity for storage
- 30 to 85 % RH (No condensation)
Метод маркировки
- XYZ 3-осевое синхронное сканирование
Класс лазера
- Class 4 (IEC60825-1, JIS C6802, FDApart 1040.10)
Рабочая область
- 330 x 330 x 42 мм
Стандартное рабочее расстояние
- 300 мм (±21 мм)
Разрешение маркировки
- 5 мкм
Скорость сканирования
- Макс. 8000 мм/с
Типы символов
- Original, пользовательские, TrueType, OpenType
Размер символов (высота/ширина)
- 0.1 до 330 мм
Количество блоков программы
- 256
Интерфейсы
- RS-232C, USB 2.0, Ethernet (100BASE-TX/10BASE-T)
Направление установки головки
- Все направления
Длина кабеля головки
- 4.3 ±0.1 м
Метод охлаждения
- Принудительное воздушное охлаждение
Категория перенапряжения
- II
Направляющий лазер
- Полупроводниковый лазер, 655 нм, 1.0 мВт, Class 2
Температура эксплуатации
- 0 до +40 °C
Температура хранения
- 10 до +60 °C (без замерзания)
Влажность хранения
- 30 до 85 % RH (без конденсации)
Длина волны лазера
- 1064 нм
Максимальная потребляемая мощность
- 650 ВА
Входы/выходы
- Клеммная колодка I/O, MIL-разъем I/O, контакторный I/O
Степень защиты (головка)
- IP64
Количество зарегистрированных программ
- 2000 макс
Номинальное напряжение
- 100-120/200-240 В переменного тока ±10 %
2D code reader add-in (sold separately)
- MD-XAD1/MD-XAD1A
Q-switch frequency
- CW (continuous wave), 1 to 400 kHz
No. of registered programs
- 2,000 max
Частота Q-переключателя
- CW, 1-400 кГц
Типы штрих-кодов
- CODE39, ITF, 2of5, NW7 (CODABAR), JAN, CODE128, EAN, UPC-A, UPC-E
Типы 2D-кодов
- QR code, micro QR code, DataMatrix (ECC200/GS1 DataMatrix)
Типы GS1 DataBar
- GS1 DataBar/GS1 DataBar CC-A/GS1 DataBar Stacked/GS1 DataBar Stacked CC-A/GS1 DataBar Limited/GS1 DataBar Limited CC-A/GS1 DataBar Truncated/GS1 DataBar Truncated CC-A
Поддержка изображений
- Пользовательские шрифты, логотипы (CAD), BMP/JPEG/PNG/TIFF
Вес консоли (опционально)
- 2.0 кг
Стиль заготовки
- Стационарная маркировка, движущаяся маркировка (постоянная, энкодер)
Частота питания
- 50/60 Гц
