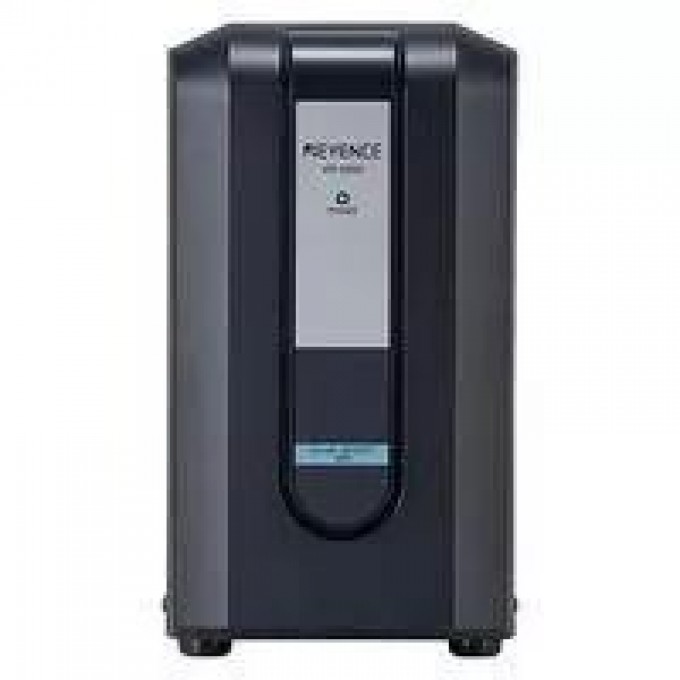

Микроскоп KEYENCE VR-5000 с контроллером и 4-мегапиксельной CMOS-камерой VR-5000-325556

Микроскоп Keyence VR-5000 представляет собой контроллер для систем 3D-измерения серии VR-5000, разработанный для высокоточного анализа поверхностей. Устройство оснащено 4-мегапиксельной монохромной CMOS-камерой и двойными телецентрическими линзами для передающего и принимающего элементов, обеспечивая четкое и детализированное изображение. Система поддерживает подключение измерительных головок VR-5200 и VR-5100, что позволяет адаптировать ее под различные задачи.

Основные технические характеристики включают вертикальное разрешение 1.4 мм, диапазон увеличения от 1x до 4x и разрешение измерения высоты 0.1 мкм. Диапазон измерения высоты без Z-сшивки составляет 10 мм при низком увеличении и 1 мм при высоком увеличении. Точность измерения высоты без Z-сшивки достигает ±2.5 мкм, а повторяемость — 0.4 мкм. Для измерения ширины повторяемость составляет 1 мкм при низком увеличении и 0.5 мкм при высоком, с точностью ±5 мкм и ±2 мкм соответственно.

Микроскоп VR-5000 предназначен для использования в промышленности, строительстве и инженерных системах, где требуется точный контроль качества и анализ поверхностей. Он подходит для задач, связанных с измерением геометрии, дефектов и текстуры материалов. Система поддерживает функции сшивки изображений, включая полностью автоматизированное измерение (XY и Z) с VR-5200 и ручное измерение (XY) с автоматическим контролем Z с VR-5100.

Устройство работает от сети 100-240 В переменного тока, 50/60 Гц, с максимальной потребляемой мощностью 200 ВА. Рабочая температура окружающей среды составляет от +15 до 30 °C, при влажности от 35 до 80 % RH без конденсации. Микроскоп имеет вес около 4 кг и рабочее расстояние 75 мм. Обработка данных осуществляется на специализированном ПК с ОС Windows 10 Pro.

• Модель: VR-5000;
• Тип: Контроллер;
• Поддерживаемые головки: VR-5200, VR-5100;
• Вертикальное разрешение: 1.4 мм;
• Увеличение: от 1x до 4x;
• Разрешение измерения высоты: 0.1 мкм;
• Диапазон измерения высоты без Z-сшивки: 10 мм (низкое увеличение), 1 мм (высокое увеличение);
• Повторяемость измерения высоты без Z-сшивки: 0.4 мкм;
• Точность измерения высоты без Z-сшивки: ±2.5 мкм;
• Повторяемость измерения ширины: 1 мкм (низкое увеличение), 0.5 мкм (высокое увеличение);
• Точность измерения ширины: ±5 мкм (низкое увеличение), ±2 мкм (высокое увеличение);
• Функция сшивки: VR-5200 (полностью автоматизированное), VR-5100 (ручное XY, автоматическое Z);
• Измеряемый диапазон XY: VR-5200: 206 x 104 мм, VR-5100: 92 x 86 мм;
• Ход стола XY: VR-5200: 184 x 88 мм (моторизованный), VR-5100: 70 x 70 мм (ручной);
• Ход по оси Z: 73 мм (моторизованный);
• Грузоподъемность: 4.5 кг;
• Рабочее расстояние: 75 мм;
• Элемент приема изображения: 4-мегапиксельная монохромная CMOS;
• Передающая линза: Двойная телецентрическая линза x 2;
• Принимающая линза: Двойная телецентрическая линза;
• Источники света: LED кольцевой свет (красный, синий, зеленый) для наблюдения, белый LED для измерения;
• Обработка данных: Специализированный ПК KEYENCE (ОС: Windows 10 Pro);
• Напряжение питания: 100 до 240 В переменного тока, 50/60 Гц;
• Потребляемая мощность: 200 ВА макс.;
• Рабочая температура окружающей среды: +15 до 30 °C;
• Рабочая влажность окружающей среды: 35 до 80 % RH (без конденсации);
• Вес: Приблизительно 4 кг.
