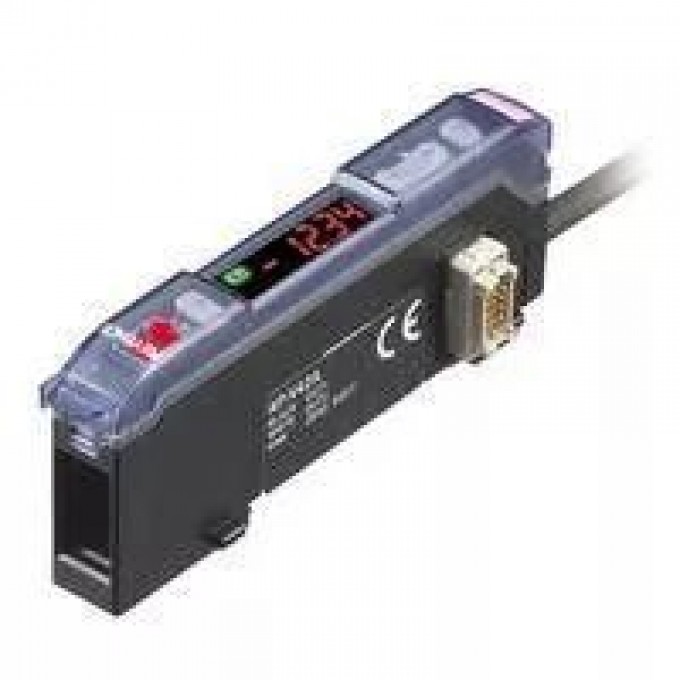

Усилитель для датчиков давления KEYENCE AP-V42AWP PNP AP-V42AWP-325303

Усилитель для датчиков давления Keyence AP-V42AWP представляет собой блок усиления PNP-типа, предназначенный для работы с сенсорными головками серий AP-41M, AP-41, AP-43, AP-44 и AP-48. Устройство обеспечивает точное измерение и отображение данных в диапазоне от -15 до +110 % от полной шкалы, что делает его подходящим для широкого спектра промышленных применений.

Усилитель оснащен 4,5-мм 4,5-разрядным двухцветным 7-сегментным светодиодным дисплеем с индикатором AI (зеленый) и циклом обновления 10 раз в секунду. Повторяемость измерений составляет ±0,2 % от полной шкалы. Разрешение дисплея варьируется в зависимости от подключенной сенсорной головки: для AP-41M/41 это 0,1 кПа в стандартном режиме и 0,01 кПа в режимах высокого разрешения/фокуса; для AP-43 — 0,001 МПа и 0,1 кПа соответственно; для AP-44/48 — 0,1 кПа и 0,02 кПа. Устройство поддерживает работу при напряжении 12-24 В постоянного тока с допустимым отклонением ±10 % и пульсацией не более 10 % (P-P).

Модель AP-V42AWP обладает функцией предотвращения дребезга с выбираемым временем отклика (1, 2.5, 5, 100 или 500 мс) и переменным гистерезисом. Предусмотрены два выхода управления PNP с открытым коллектором, максимальным током 20 мА и остаточным напряжением не более 1 В, с возможностью выбора нормально открытого (NO) или нормально закрытого (NC) режима. Потребляемая мощность в нормальном режиме составляет до 720 мВт (60 мА) при 12 В и до 960 мВт (40 мА) при 24 В, а в экономичном режиме — до 480 мВт (40 мА) при 12 В и до 720 мВт (30 мА) при 24 В.

Усилитель предназначен для эксплуатации в условиях окружающей среды с температурой от 0 до +50 °C (без замерзания) и относительной влажностью от 35 до 85 % RH (без конденсации). Корпус выполнен из поликарбоната, что обеспечивает достаточную прочность. В комплект поставки входят концевой блок, разъем для головки и расширительное уплотнение. Устройство обладает виброустойчивостью 10-55 Гц с двойной амплитудой 1,5 мм в течение 2 часов по осям X, Y и Z.

• Тип: Блок усиления, PNP;
• Применимые сенсорные головки: AP-41M, AP-41, AP-43, AP-44, AP-48;
• Диапазон установки и отображения: от -15 до +110 % от полной шкалы;
• Дисплей: 4,5-разрядный, двухцветный, 7-сегментный LED (высота символов: 4,5 мм), индикатор AI (зеленый), цикл отображения: 10 раз/с;
• Повторяемость: ±0,2 % от полной шкалы;
• Индикатор работы: Красный LED x 2 (соответствует выходам управления 1 и 2);
• Разрешение дисплея: AP-41M/41: стандартный режим 0,1 кПа, режим высокого разрешения/фокуса 0,01 кПа; AP-43: стандартный режим 0,001 МПа, режим высокого разрешения/фокуса 0,1 кПа; AP-44/48: стандартный режим 0,1 кПа, режим высокого разрешения/фокуса 0,02 кПа;
• Потребляемая мощность (нормальный режим): 12 В: 720 мВт (60 мА) макс., 24 В: 960 мВт (40 мА) макс.;
• Температурная характеристика дисплея: ±1 % от полной шкалы макс.;
• Гистерезис: Переменный (стандарт: 0,5 % от полной шкалы, режим высокого разрешения/фокуса: 0,1 % от полной шкалы);
• Время отклика (функция предотвращения дребезга): 1 (только в высокоскоростном режиме), 2.5, 5, 100 или 500 мс (выбираемое);
• Вход сдвига нуля: Время входа: 2 мс или более (или выбираемый аналоговый выход);
• Выход управления: PNP открытый коллектор 20 мА макс. (при 30 В или ниже) с макс. остаточным напряжением 1 В, 2 выхода (выбираемые NO или NC);
• Номинальное напряжение питания: 12-24 В постоянного тока ±10 %, пульсация (P-P) 10 % или менее;
• Потребляемая мощность (эко-режим): 12 В: 480 мВт (40 мА) макс., 24 В: 720 мВт (30 мА) макс.;
• Температура окружающей среды: от 0 до +50 °C (без замерзания);
• Относительная влажность: от 35 до 85 % RH (без конденсации);
• Виброустойчивость: 10-55 Гц, двойная амплитуда 1,5 мм, 2 часа в каждом из направлений X, Y и Z;
• Материал: Поликарбонат;
• Комплектация: Концевой блок, разъем для головки и расширительное уплотнение;
• Вес: Прибл. 80 г (с кабелем 2 м).
