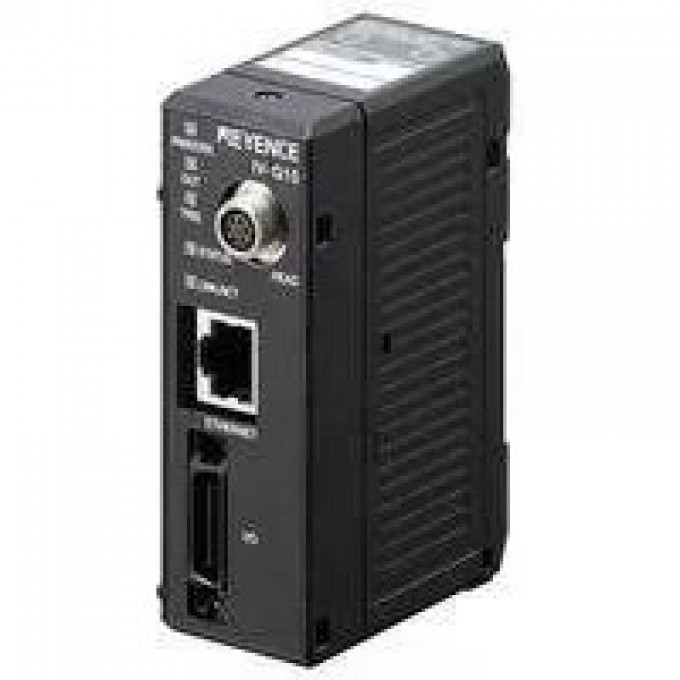

Блок расширения для датчика KEYENCE IV-G15 IV-G15-323421
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Блок расширения Keyence IV-G15 предназначен для использования с датчиками серии Keyence IV-G. Устройство расширяет функциональные возможности системы, добавляя дополнительные инструменты обнаружения и увеличивая количество доступных программ. Модель IV-G15 поддерживает до 16 инструментов обнаружения и 32 программы, что позволяет адаптировать систему под различные задачи контроля качества и автоматизации.
Устройство оснащено 6 входами (IN1-IN6) и 8 выходами (OUT1-OUT8), поддерживающими как беспотенциальный, так и потенциальный тип входа, а также выход с открытым коллектором NPN/PNP. Интеграция в существующие сети осуществляется через Ethernet стандартов 100BASE-TX/10BASE-T с использованием разъема RJ-45. Поддерживаются сетевые функции FTP-клиента, EtherNet/IP™ и PROFINET.
Блок расширения IV-G15 подходит для применения в промышленных условиях, где требуется высокая точность и надежность обнаружения. Он может использоваться в производственных линиях для контроля формы, площади, цвета объектов, а также для позиционирования. Функции HDR, HighGain, цифровой зум и коррекция яркости повышают эффективность работы в сложных условиях освещения.
Питание блока осуществляется от основного устройства. Потребляемый ток составляет до 0.8 А (до 1.5 А при использовании нескольких блоков расширения IV-G15). Корпус выполнен из поликарбоната, обеспечивая устойчивость к внешним воздействиям. Рабочая температура окружающей среды от 0 до +50 °C при относительной влажности от 35 до 85 % RH (без конденсации).
• Тип: Блок расширения;
• Инструменты обнаружения: Обнаружение формы, Площадь*1, Цветовая область*2, регулировка положения;
• Количество инструментов: 16 инструментов обнаружения, 1 инструмент регулировки положения*3;
• Настройки переключателей (программы): 32 программы;
• Количество изображений в истории: При использовании цветной головки: 100 изображений*4, при использовании монохромной головки: 300 изображений*5*6;
• Условие: NG only/All выбирается*6;
• Информация для анализа: OFF/Статистика/Гистограммы переключается; Статистика: Время обработки (последнее значение, MAX, MIN, AVE), количество OK, количество NG, количество триггеров, ошибки триггеров, список результатов оценки по инструментам; Гистограммы: Гистограмма, степень совпадения (последнее значение, MAX, MIN, AVE), количество OK, количество NG*7;
• Другие функции: HDR, HighGain, Цветные фильтры*2, Цифровой зум (2x, 4x)*8, Коррекция яркости, Коррекция наклона, Баланс белого*2, Контур маски, Область маски, Тестовый запуск, ToolAutoTune, Монитор входа, Тест выхода, Настройки безопасности, Симулятор, Предотвращение взаимных помех, Вывод общего результата оценки, Прямое подключение (2 и более устройств), Список неисправных датчиков, Удержание неисправности;
• Индикаторы: PWR/ERR, OUT, TRIG, STATUS, LINK/ACT;
• Тип входа: Беспотенциальный вход/потенциальный вход переключается; Для беспотенциального входа: напряжение ON 2 В или ниже, ток OFF 0.1 мА или ниже, ток ON 2 мА (короткое замыкание); Для потенциального входа: Максимальный входной рейтинг 26.4 В, напряжение ON 18 В или выше, ток OFF 0.2 мА или ниже, ток ON 2 мА (для 24 В);
• Входы: 6 входов (IN1 до IN6);
• Функция: Активируется путем назначения дополнительных функций; Назначаемые функции: Общий результат оценки, RUN, BUSY, Ошибка, Результат регулировки положения, Результат оценки каждого инструмента, Результат логической операции каждого инструмента, Логический выход основного/расширительного блока;
• Тип выхода: Выход с открытым коллектором NPN/PNP переключается, N.O./N.C. переключается; Для выхода с открытым коллектором NPN: Максимальный рейтинг 26.4 В 50 мА (20 мА при подключении к блоку расширения [IV-G15]), остаточное напряжение 1.5 В или ниже; Для выхода с открытым коллектором PNP: Максимальный рейтинг 26.4 В 50 мА (20 мА при подключении к блоку расширения [IV-G15]), остаточное напряжение 2 В или ниже;
• Выходы: 8 выходов (OUT1 до OUT8);
• Стандарт Ethernet: 100BASE-TX/10BASE-T*9;
• Разъем: RJ-45 8-контактный разъем*9;
• Сетевые функции: FTP-клиент, EtherNet/IPTM, PROFINET;
• Номинальное напряжение питания: Подается от основного блока;
• Потребляемый ток: 0.8 А или менее. 1.5 А или менее при использовании также блока расширения (IV-G15). (Нагрузка на выход исключена.);
• Температура окружающей среды: От 0 до +50 °C (без замерзания)*10;
• Относительная влажность: От 35 до 85 % RH (без конденсации);
• Материал корпуса: Поликарбонат;
• Вес: Прибл. 150 г.
