ХАРАКТЕРИСТИКИ
Environmental resistance Ambient temperature
- 0 to +50 °C (No freezing)
Weight
- Approx. 80 g (with 2-m cable)
Вес
- Прибл. 80 г (с кабелем 2 м)
Рабочая температура
- 0 до +50 °C (без замерзания)

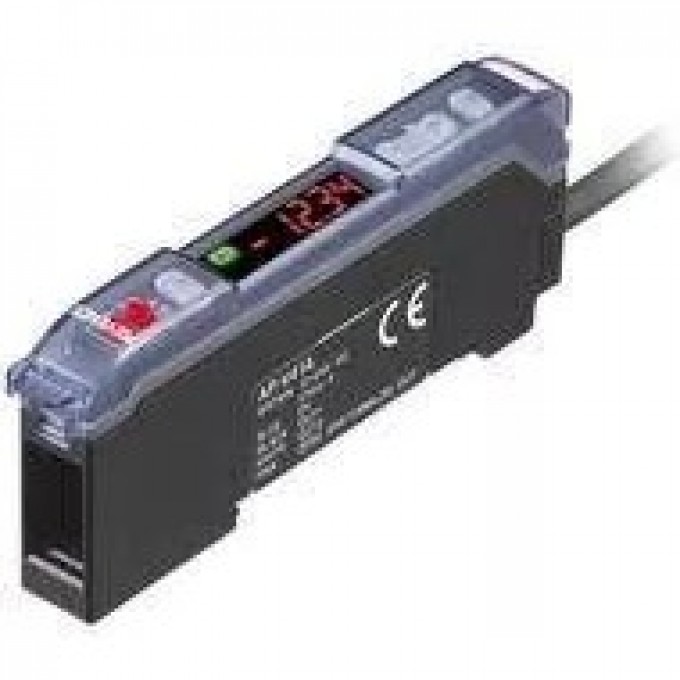

Type
- Amplifier Unit, NPN
Relative humidity
- 35 to 85 % RH (No condensation)
Относительная влажность
- 35 до 85 % RH (без конденсации)
Control output
- NPN open collector 100 mA max. (at 40 V or below) with max., residual voltage of 1 V, 2 outputs (NO or NC selectable)
Rating Power voltage
- 12 to 24 VDC ±10 %, Ripple (P-P) 10 % or less
Vibration resistance
- 10 to 55 Hz, Double amplitude 1.5 mm, 2 hours in each of the X, Y, and Z directions
Управляющий выход
- NPN открытый коллектор 100 мА макс. (при 40 В или ниже) с макс. остаточным напряжением 1 В, 2 выхода (выбирается NO или NC)
Напряжение питания
- 12 до 24 В постоянного тока ±10 %, пульсация (P-P) 10 % или менее
Виброустойчивость
- 10 до 55 Гц, двойная амплитуда 1.5 мм, 2 часа в каждом из направлений X, Y и Z
Repeatability
- ±0.2 % of F.S
Повторяемость
- ±0.2 % от F.S
Аналоговый выход
- 1 до 5 В с нагрузочным сопротивлением 1 кОм макс. (или выбираемый вход смещения нуля)
Индикатор работы
- Красный LED x 2 (соответствует управляющему выходу 1 и 2)
Display
- 4 1/2-digit, 2-colour, 7-segment LED (Character height: 4.5 mm), AI indicator (green), Display cycle: 10 times/s
Display resolution
- AP-41M/41: Standard mode 0.1 kPa, High-resolution/Focus mode 0.01 kPa AP-43: Standard mode 0.001 MPa, High-resolution/Focus mode 0.1 kPa AP-44/48: Standard mode 0.1 kPa, High-resolution/Focus mode 0.02 kPa
Display temperature characteristic
- ±1 % of F.S. max
Response time (Chattering prevention function)
- 1 (in high-speed mode only), 2.5, 5, 100, or 500 ms (selectable)
I/O Analogue output
- 1 to 5 V with load impedance of 1 kW max. (or zero-shift input selectable)
Дисплей
- 4 1/2-разрядный, 2-цветный, 7-сегментный LED (высота символов: 4.5 мм), индикатор AI (зеленый), цикл отображения: 10 раз/с
Разрешение дисплея
- AP-41M/41: Стандартный режим 0.1 кПа, Высокое разрешение/Фокус режим 0.01 кПа; AP-43: Стандартный режим 0.001 МПа, Высокое разрешение/Фокус режим 0.1 кПа; AP-44/48: Стандартный режим 0.1 кПа, Высокое разрешение/Фокус режим 0.02 кПа
Температурная характеристика дисплея
- ±1 % от F.S. макс
Время отклика (функция предотвращения дребезга)
- 1 (только в высокоскоростном режиме), 2.5, 5, 100 или 500 мс (выбирается)
Hysteresis
- Variable (Standard: 0.5 % of FS, high-resolution/focus mode: 0.1 % of F.S.)
Гистерезис
- Переменный (Стандарт: 0.5 % от F.S., высокое разрешение/фокус режим: 0.1 % от F.S.)
Set and display range
- 15 to +110 % of F.S.*1
Operation indicator
- Red LED x 2 (corresponding to control output 1 and 2)
Power consumption Normal
- 12 V: 720 mW (60 mA) max., 24 V: 960 mW (40 mA) max
Zero-shift input
- Input time: 2 ms or more (or analog output selectable)
Power consumption Eco mode
- 12 V: 480 mW (40 mA) max., 24 V: 720 mW (30 mA) max
Accessories
- Mounting bracket, Head connector
Диапазон установки и отображения
- 15 до +110 % от F.S
Потребляемая мощность (нормальный режим)
- 12 В: 720 мВт (60 мА) макс., 24 В: 960 мВт (40 мА) макс
Вход смещения нуля
- Время входа: 2 мс или более (или выбираемый аналоговый выход)
Потребляемая мощность (эко-режим)
- 12 В: 480 мВт (40 мА) макс., 24 В: 720 мВт (30 мА) макс
Аксессуары
- Монтажный кронштейн, разъем для головки
Applicable sensor head
- AP-41M, AP-41, AP-43, AP-44, AP-48
Применимые сенсорные головки
- AP-41M, AP-41, AP-43, AP-44, AP-48
