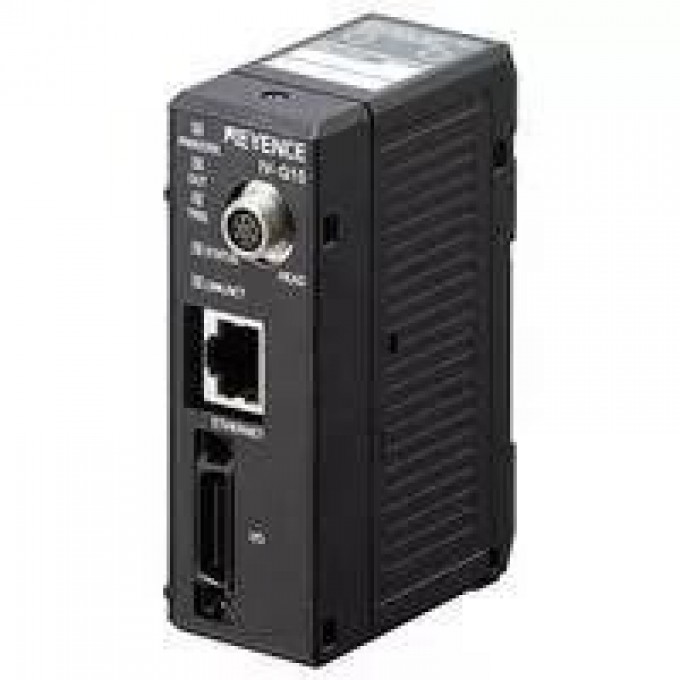

Блок расширения KEYENCE IV-G15 для датчиков идентификации IV-G15-324113
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Блок расширения Keyence IV-G15 предназначен для использования с датчиками идентификации Keyence. Модель IV-G15 является частью серии IV-G и расширяет функциональные возможности системы, позволяя обрабатывать до 16 инструментов обнаружения и 1 инструмент регулировки положения, а также поддерживает до 32 программ. Устройство обеспечивает высокую производительность и гибкость для задач машинного зрения.
Устройство поддерживает различные типы инструментов, включая обнаружение формы, области и цветовой области, а также функцию регулировки положения. Оно оснащено 6 входами с возможностью переключения между безнапряжным и напряженным режимами, а также 8 выходами типа открытый коллектор с переключением NPN/PNP и N.O./N.C. Для сетевого взаимодействия предусмотрен порт RJ-45 с поддержкой стандартов 100BASE-TX/10BASE-T и сетевыми функциями FTP клиента, EtherNet/IP™ и PROFINET.
Блок расширения IV-G15 подходит для применения в промышленных условиях, где требуется точное и надежное распознавание объектов, контроль качества и позиционирование. Функции включают HDR, HighGain, цифровой зум, коррекцию яркости и наклона, а также возможность сохранения до 300 изображений (для монохромных головок) для анализа. Устройство питается от основного блока и имеет низкое энергопотребление.
Корпус блока выполнен из поликарбоната, обеспечивая прочность и долговечность. Рабочая температура составляет от 0 до +50 °C при относительной влажности от 35 до 85 % RH (без конденсации). Вес устройства составляет приблизительно 150 г. Индикаторы PWR/ERR, OUT, TRIG, STATUS, LINK/ACT предоставляют информацию о состоянии работы.
• Модель: IV-G15;
• Тип: Блок расширения;
• Типы инструментов: Обнаружение формы, области, цветовой области, регулировка положения;
• Количество инструментов обнаружения: 16 инструментов;
• Количество инструментов регулировки положения: 1 инструмент;
• Количество программ: 32 программы;
• Количество сохраняемых изображений (цветная головка): 100 изображений;
• Количество сохраняемых изображений (монохромная головка): 300 изображений;
• Условия сохранения изображений: Только NG / Все;
• Информация для анализа: OFF / Статистика / Гистограммы;
• Дополнительные функции: HDR, HighGain, цветовые фильтры, цифровой зум (2x, 4x), коррекция яркости, коррекция наклона, баланс белого, контур маски, область маски, тестовый запуск, ToolAutoTune, монитор входа, тест выхода, настройки безопасности, симулятор, предотвращение взаимных помех, вывод общего результата, прямое подключение (2 и более устройств), список неисправных датчиков, удержание неисправности;
• Индикаторы: PWR/ERR, OUT, TRIG, STATUS, LINK/ACT;
• Тип входа: Безнапряжный вход / напряженный вход (переключаемый);
• Входы: 6 входов (IN1 до IN6);
• Функции входов: Общий результат, RUN, BUSY, Ошибка, Результат регулировки положения, Результат каждого инструмента, Результат логической операции каждого инструмента, Логический выход основного/расширительного блока;
• Тип выхода: Выход открытый коллектор NPN/PNP (переключаемый), N.O./N.C. (переключаемый);
• Выходы: 8 выходов (OUT1 до OUT8);
• Стандарт Ethernet: 100BASE-TX/10BASE-T;
• Разъем: RJ-45 8-контактный;
• Сетевые функции: FTP клиент, EtherNet/IP™, PROFINET;
• Напряжение питания: От основного блока;
• Потребляемый ток: 0.8 А или менее (1.5 А или менее при использовании с блоком расширения IV-G15);
• Температура окружающей среды: От 0 до +50 °C (без замерзания);
• Относительная влажность: От 35 до 85 % RH (без конденсации);
• Материал корпуса: Поликарбонат;
• Вес: Приблизительно 150 г.
