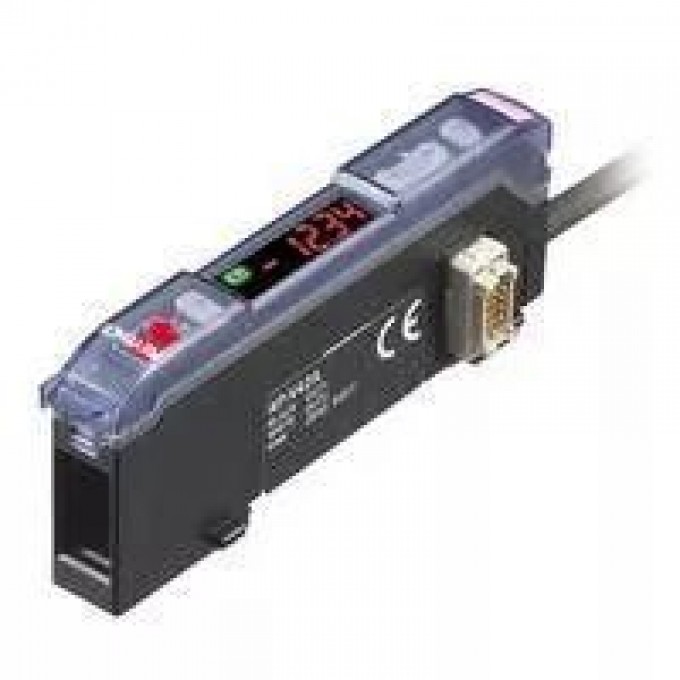

Блок усилителя датчика давления KEYENCE AP-V42W NPN AP-V42W-325298

Блок усилителя датчика давления Keyence AP-V42W предназначен для работы с различными сенсорными головками серии AP, включая AP-41M, AP-41, AP-43, AP-44 и AP-48. Устройство оснащено 4,5-мм 4,5-разрядным двухцветным 7-сегментным светодиодным дисплеем и индикатором AI, обеспечивая отображение данных с частотой 10 раз в секунду. Модель AP-V42W имеет выход NPN с открытым коллектором, способный коммутировать ток до 100 мА при напряжении до 40 В.

Усилитель поддерживает разрешение дисплея от 0,01 кПа до 0,001 МПа в зависимости от режима и типа подключенной сенсорной головки. Питание осуществляется от источника постоянного тока 12-24 В с допуском ±10% и пульсациями не более 10% (P-P). Потребляемая мощность составляет до 720 мВт (60 мА) при 12 В и до 960 мВт (40 мА) при 24 В в нормальном режиме, а в экономичном режиме — до 480 мВт (40 мА) при 12 В и до 720 мВт (30 мА) при 24 В.

Устройство обладает высокой точностью с температурной характеристикой дисплея ±1% от полной шкалы и настраиваемым гистерезисом. Время отклика выбирается в диапазоне от 1 до 500 мс. Блок усилителя подходит для использования в промышленных условиях благодаря диапазону рабочих температур от 0 до +50 °C и устойчивости к вибрациям от 10 до 55 Гц с двойной амплитудой 1,5 мм.

Корпус выполнен из поликарбоната, что обеспечивает долговечность и защиту. В комплект поставки входят концевой блок, соединительный разъем для головки и наклейка с предупреждениями о расширении. Вес устройства составляет приблизительно 80 г с 2-метровым кабелем.

• Модель: AP-V42W;
• Тип: Блок усилителя, NPN;
• Применимые сенсорные головки: AP-41M, AP-41, AP-43, AP-44, AP-48;
• Дисплей: 4,5-разрядный, 2-цветный, 7-сегментный LED (высота символов: 4,5 мм), индикатор AI (зеленый), цикл отображения: 10 раз/с;
• Индикатор работы: Красный LED x 2 (соответствует управляющим выходам 1 и 2);
• Разрешение дисплея: от 0,01 кПа до 0,001 МПа в зависимости от режима и сенсорной головки;
• Потребляемая мощность (нормальный режим): 12 В: 720 мВт (60 мА) макс., 24 В: 960 мВт (40 мА) макс.;
• Температурная характеристика дисплея: ±1 % от полной шкалы или менее;
• Гистерезис: Стандартный режим: 0,5 % от полной шкалы, режим высокого разрешения: 0,1 % от полной шкалы, режим переменного гистерезиса (F-2): переменный;
• Время отклика (функция предотвращения дребезга): 1/2,5/5/100/500 мс (выбирается, 1 мс используется при выборе высокоскоростного режима);
• Вход смещения нуля I/O: Время ввода: 2 мс или более (или выбираемый аналоговый выход);
• Управляющий выход: Максимальный NPN открытый коллектор: 100 мА (40 В или менее), остаточное напряжение: 1 В или менее, переключаемый N.O./N.C.;
• Номинальное напряжение питания: 12-24 В постоянного тока ±10 %, пульсации (P-P) 10 % или менее;
• Потребляемая мощность (эко-режим): 12 В: 480 мВт (40 мА) макс., 24 В: 720 мВт (30 мА) макс.;
• Температура окружающей среды: от 0 до +50 °C (без замерзания);
• Относительная влажность: от 35 до 85 % RH (без конденсации);
• Виброустойчивость: от 10 до 55 Гц, двойная амплитуда 1,5 мм, 2 часа в каждом из направлений X, Y и Z;
• Материал: Поликарбонат;
• Аксессуары: Концевой блок, соединительный разъем для головки, наклейка с предупреждениями о расширении;
• Вес: Приблизительно 80 г (с кабелем 2 м).
