Блок усилителя датчика KEYENCE AP-V41P PNP AP-V41P-325302
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ

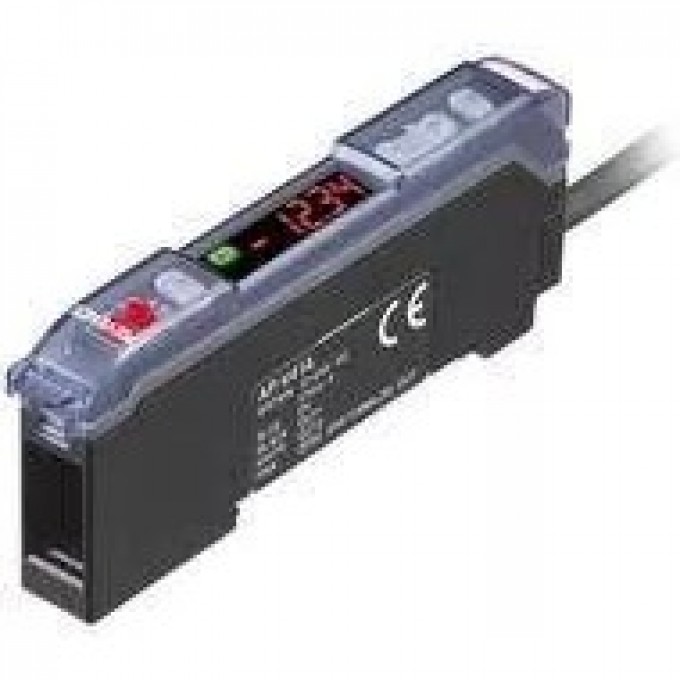

Блок усилителя Keyence AP-V41P предназначен для работы с датчиками давления. Модель AP-V41P является усилительным блоком с выходом типа PNP. Устройство оснащено 4,5-разрядным 2-цветным 7-сегментным светодиодным дисплеем для отображения данных и зеленым индикатором AI. Диапазон установки и отображения составляет от -15 до +110 % от полной шкалы.
Усилитель имеет повторяемость ±0,2 % от полной шкалы и два красных светодиодных индикатора для отображения состояния управляющих выходов. Разрешение дисплея варьируется в зависимости от подключенного датчика (AP-41M/41, AP-43, AP-44/48). Потребляемая мощность в нормальном режиме составляет до 720 мВт при 12 В и до 960 мВт при 24 В, а в эко-режиме — до 480 мВт при 12 В и до 720 мВт при 24 В. Устройство поддерживает аналоговый выход 1-5 В и имеет два управляющих выхода PNP с открытым коллектором.
Датчик подходит для использования в промышленных, строительных и инженерных системах, где требуется стабильная работа и точное измерение давления. Он разработан для работы в условиях окружающей среды с температурой от 0 до +50 °C и относительной влажностью от 35 до 85 % RH. Материал корпуса — поликарбонат, что обеспечивает прочность и долговечность.
В комплект поставки входят монтажный кронштейн и соединительный разъем для головки. Устройство обладает виброустойчивостью от 10 до 55 Гц с двойной амплитудой 1,5 мм в течение 2 часов по осям X, Y и Z. Вес устройства составляет приблизительно 80 г с кабелем длиной 2 м.
• Тип: Блок усилителя, PNP;
• Диапазон установки и отображения: от -15 до +110 % от полной шкалы;
• Дисплей: 4,5-разрядный, 2-цветный, 7-сегментный светодиод (высота символов: 4,5 мм), индикатор AI (зеленый), цикл отображения: 10 раз/с;
• Повторяемость: ±0,2 % от полной шкалы или менее;
• Рабочий индикатор: Красный светодиод x 2 (соответствует управляющим выходам 1 и 2);
• Разрешение дисплея: AP-41M/41: стандартный режим 0,1 кПа, режим высокого разрешения/фокуса 0,01 кПа; AP-43: стандартный режим 0,001 МПа, режим высокого разрешения/фокуса 0,1 кПа; AP-44/48: стандартный режим 0,1 кПа, режим высокого разрешения/фокуса 0,02 кПа;
• Потребляемая мощность (нормальный режим): 12 В: 720 мВт (60 мА) макс., 24 В: 960 мВт (40 мА) макс.;
• Температурная характеристика дисплея: ±1 % от полной шкалы или менее;
• Гистерезис: Переменный (0,5 % от полной шкалы в стандартном или высокоскоростном режиме, 0,1 % от полной шкалы в режиме высокого разрешения);
• Время отклика (функция предотвращения дребезга): 1/2,5/5/100/500 мс (выбираемое);
• Аналоговый выход: 1-5 В с нагрузочным сопротивлением 1 кОм макс. (или выбираемый вход смещения нуля);
• Вход смещения нуля: Время ввода: 2 мс или более (или выбираемый аналоговый выход);
• Управляющий выход: Максимальный PNP выход с открытым коллектором: 100 мА (30 В или менее), остаточное напряжение: 1 В или менее, 2 выхода (переключаемые N.O./N.C.);
• Номинальное напряжение питания: 12-24 В постоянного тока ±10 %, пульсации (P-P) 10 % или менее;
• Потребляемая мощность (эко-режим): 12 В: 480 мВт (40 мА) макс., 24 В: 720 мВт (30 мА) макс.;
• Температура окружающей среды: от 0 до +50 °C (без замерзания);
• Относительная влажность: от 35 до 85 % RH (без конденсации);
• Виброустойчивость: 10-55 Гц, двойная амплитуда 1,5 мм, 2 часа в каждом из направлений X, Y и Z;
• Материал: Поликарбонат;
• Аксессуары: Монтажный кронштейн, соединительный разъем для головки;
• Вес: Прибл. 80 г (с кабелем 2 м).
