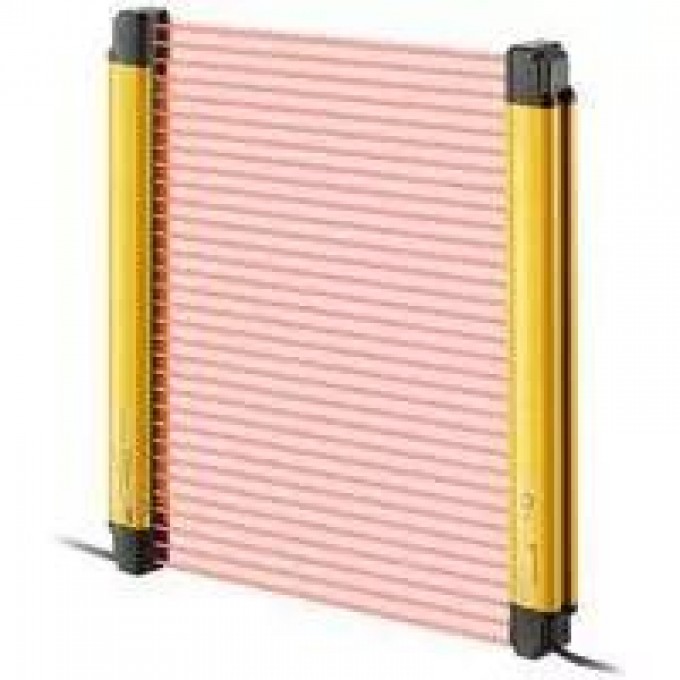

Датчик безопасности KEYENCE GL-R103F с зоной обнаружения 0. м и шагом лучей 10 мм GL-R103F-325991

Артикул: GL-R103F-325991

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Особенность -

Безопасности

Рабочая температура -

10 до +55 °C (без замерзания)

Environmental resistance Enclosure rating -

IP65/IP67 (IEC60529)

Степень защиты -

IP65/IP67 (IEC60529)

Rating Power voltage -

24 VDC ±20%, ripple (P-P) 10% or less, Class 2

Vibration resistance -

10 to 55 Hz, Double amplitude 0.7 mm, 20 sweeps in each of the X, Y, and Z directions

Виброустойчивость -

10 до 55 Гц, двойная амплитуда 0.7 мм, 20 циклов в каждом из направлений X, Y и Z

Ambient light -

Incandescent lamp: 3,000 lux or less, Sunlight: 20,000 lux or less

Overvoltage category -

Категория перенапряжения -

Материал основного корпуса -

Алюминий

Operating ambient temperature -

10 to +55 °C (No freezing)

Max. load current -

500 mA*4

Leakage current -

Max. 200 µA

Max. capacitive load -

2.2 µF

Load wiring resistance -

Max. 2.5 ?

Residual voltage (during ON) -

Max. 2.5 V (with a cable length of 5 m)

EMI -

EN55011 ClassA, FCC Part15B ClassA, ICES-003 ClassA

Safety -

IEC61496-1, EN61496-1, UL61496-1 (Type 4 ESPE) IEC61496-2, EN61496-2, UL61496-2 (Type 4 AOPD) IEC61508, EN61508 (SIL3), IEC62061, EN62061 (SIL CL3) EN ISO13849-1:2015 (Category 4, PLe) UL508 UL1998

Storage temperature -

25 to +60 °C (No freezing)

Operating relative humidity -

15 to 85 % RH (No condensation)

Storage relative humidity -

15 to 95 % RH

Shock resistance -

100 m/s2 (Approx. 10 G), 16 ms pulse, 1,000 times in each of the X, Y, and Z directions

Температура хранения -

25 до +60 °C (без замерзания)

Рабочая относительная влажность -

15 до 85 % RH (без конденсации)

Ударопрочность -

100 м/с2 (прибл. 10 G), импульс 16 мс, 1,000 раз в каждом из направлений X, Y и Z

OFF>ON -

73.6*2

Supplemental output (Non-safety-related output) AUX -

Transistor outputs. (PNP or NPN is determined by the cable type) Load current: Max. 50 mA, Residual voltage: Max. 2.5 V (with a cable length of 5 m)

Muting lamp output -

Incandescent lamp (24 VDC, 1 to 5.5 W) LED lamp (load current: 10 to 230 mA) can be connected

Material Main unit case -

Aluminium

Synchronisation between the transmitter and receiver -

Optical synchronisation or Wire synchronisation (Determined by wiring)

Синхронизация -

Оптическая или проводная (определяется проводкой)

Материал передней крышки -

Поликарбонат, SUS304

Protection circuit -

Reverse current protection, short-circuit protection for each output, surge protection for each output

Effective aperture angle -

Max. ±2.5° (When operating distance is 3 m or more)

Light source -

Infrared LED (870 nm)

Detection capability -

O14 mm

Receiver -

Weight Transmitter -

1500 g

Источник света -

Инфракрасный LED (870 нм)

Вес передатчика -

1500 г

Ток утечки -

Макс. 200 мкА

Сопротивление проводки нагрузки -

Макс. 2.5 Ом

Устойчивость к электромагнитным помехам -

EN55011 ClassA, FCC Part15B ClassA, ICES-003 ClassA

Beam axis spacing/Lens diameter -

10 mm / o4

Upper case/lower case -

Nylon (GF 30%)

Front cover -

Polycarbonate, SUS304

Эффективный угол апертуры -

Макс. ±2.5° (при рабочем расстоянии 3 м и более)

Макс. емкостная нагрузка -

2.2 мкФ

Стандарты безопасности -

IEC61496-1, EN61496-1, UL61496-1 (Type 4 ESPE), IEC61496-2, EN61496-2, UL61496-2 (Type 4 AOPD), IEC61508, EN61508 (SIL3), IEC62061, EN62061 (SIL CL3), EN ISO13849-1:2015 (Category 4, PLe), UL508, UL1998

Относительная влажность хранения -

15 до 95 % RH

Detecting distance -

0.2 to 10 m*1

Возможность обнаружения -

От 14 мм

Макс. ток нагрузки -

500 мА

Выход лампы отключения -

Лампа накаливания (24 VDC, 1 до 5.5 Вт), LED лампа (ток нагрузки: 10 до 230 мА)

Внешнее освещение -

Лампа накаливания: 3,000 люкс или менее, Солнечный свет: 20,000 люкс или менее

Материал верхней/нижней части корпуса -

Нейлон (GF 30%)

Шаг лучей/Диаметр линзы -

10 мм / 4 мм

Detection mode -

Turns on when no interruptions are present in the detection zone

Режим обнаружения -

Включается при отсутствии препятствий в зоне обнаружения

Расстояние обнаружения -

0.2 до 10 м

Защита цепи -

Защита от обратного тока, защита от короткого замыкания для каждого выхода, защита от перенапряжения для каждого выхода

All blocked>ON -

129.7*3

Optical synchronisation system (Channel A or B) ON>OFF -

23.2

Light interference prevention function -

Prevents mutual interference in up to two GL-R systems. Optical synchronization: prevented by Channel A and B with setting switch Wire synchronization: prevented automatically

Control output (OSSD output) Output -

2 transistor outputs. (PNP or NPN is determined by the cable type)

OFF state voltage -

Max. 2.0 V (with a cable length of 5 m)

When using an NPN output cable -

ON voltage: 0 to 3 V OFF voltage: Open or 10 V or more Up to the power voltage Short circuit current: Approx. 2.5 mA (Approx. 10 mA with EDM input only)

Функция предотвращения световых помех -

Предотвращает взаимные помехи до двух систем GL-R

Дополнительный выход (AUX) -

Транзисторные выходы (PNP или NPN), ток нагрузки: макс. 50 мА

Остаточное напряжение (вкл.) -

Макс. 2.5 В (при длине кабеля 5 м)

Напряжение в состоянии ВЫКЛ -

Макс. 2.0 В (при длине кабеля 5 м)

Управление выходом (OSSD) -

2 транзисторных выхода (PNP или NPN)

Модель -

GL-R103F

ОПИСАНИЕ

Датчик безопасности Keyence GL-R103F предназначен для контроля зон повышенной опасности в промышленных условиях. Устройство обеспечивает обнаружение объектов диаметром от 14 мм в диапазоне от 0.2 до 10 метров. Шаг лучей составляет 10 мм, а диаметр линзы — 4 мм. В качестве источника света используется инфракрасный светодиод (870 нм).

Датчик оснащен двумя транзисторными выходами OSSD (PNP или NPN в зависимости от типа кабеля) с максимальным током нагрузки 500 мА. Предусмотрена оптическая или проводная синхронизация между передатчиком и приемником, а также функция предотвращения взаимных помех для двух систем GL-R. Устройство соответствует стандартам безопасности IEC61496-1 (Type 4 ESPE), EN ISO13849-1:2015 (Category 4, PLe) и SIL3.

Keyence GL-R103F подходит для применения в машиностроении, автоматизированных производственных линиях и других промышленных системах, где требуется высокий уровень безопасности операторов. Датчик обеспечивает надежное обнаружение присутствия объектов в контролируемой зоне, предотвращая несанкционированный доступ или запуск оборудования при наличии препятствий.

Устройство имеет степень защиты IP65/IP67, что позволяет использовать его в условиях повышенной влажности и запыленности. Рабочая температура составляет от -10 до +55 °C. Корпус выполнен из алюминия, верхняя/нижняя части из нейлона (GF 30%), а передняя крышка из поликарбоната и SUS304.

Особенности датчика безопасности Keyence GL-R103F:

• Возможность обнаружения: от 14 мм;
• Расстояние обнаружения: от 0.2 до 10 м;
• Шаг лучей: 10 мм;
• Источник света: инфракрасный LED (870 нм);
• Управление выходом (OSSD): 2 транзисторных выхода (PNP или NPN);
• Максимальный ток нагрузки: 500 мА;
• Синхронизация: оптическая или проводная;
• Функция предотвращения световых помех для двух систем GL-R;
• Напряжение питания: 24 VDC ±20%;
• Степень защиты: IP65/IP67 (IEC60529);
• Рабочая температура: от -10 до +55 °C;
• Материал основного корпуса: алюминий;
• Соответствие стандартам безопасности: IEC61496-1 (Type 4 ESPE), EN ISO13849-1:2015 (Category 4, PLe), SIL3.
