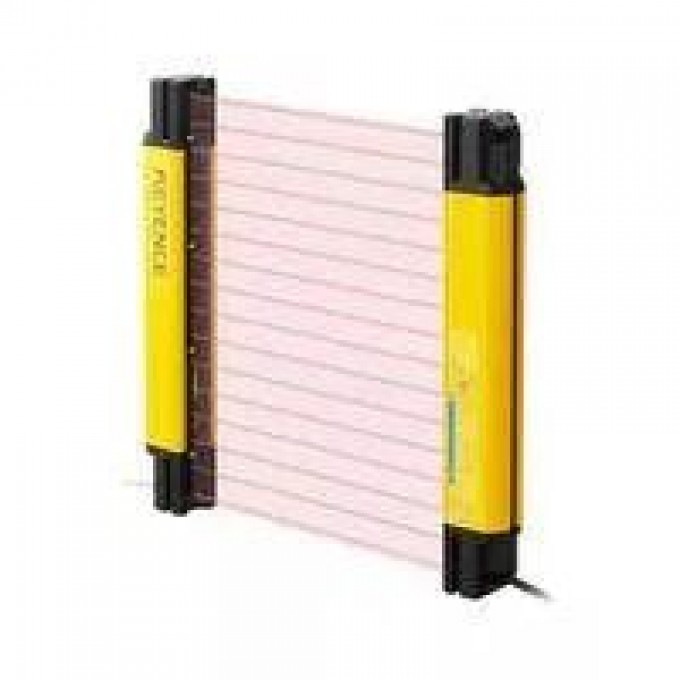

Датчик безопасности KEYENCE SL-V12HM с возможностью обнаружения 25 мм SL-V12HM-326346
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Датчик безопасности Keyence SL-V12HM предназначен для создания защитных зон в промышленных условиях. Устройство обеспечивает возможность обнаружения объектов диаметром от 25 мм на расстоянии до 9 метров. Модель SL-V12HM использует инфракрасный светодиод (850 нм) в качестве источника света и имеет два выходных канала OSSD (PNP и NPN), что обеспечивает гибкость подключения к различным системам управления.
Датчик обладает эффективным углом апертуры до ±2.5° при рабочем расстоянии от 3 метров и временем отклика ON>OFF 7.6 мс, OFF>ON 47.6 мс. Устройство поддерживает функцию мутирования и имеет дополнительные выходы для ламп мутирования и AUX. Защита от обратного тока, короткого замыкания и перенапряжения повышает надежность системы. Корпус выполнен из алюминия, цинкового литья и поликарбоната, обеспечивая степень защиты IP65/67.
Keyence SL-V12HM подходит для применения в автоматизированных производственных линиях, сборочных цехах и других промышленных объектах, где требуется контроль доступа в опасные зоны и защита персонала. Он соответствует стандартам безопасности IEC61496-1 (Type 4 ESPE), IEC61508 (SIL3) и EN ISO13849-1:2015 (Category 4, PLe), что подтверждает его пригодность для критически важных приложений.
Датчик рассчитан на питание 24 В постоянного тока с допуском +10% / -20% и пульсацией не более 10%. Устройство способно работать при температуре окружающей среды от -10 до +55 °C и выдерживает вибрации до 55 Гц и удары до 100 м/с². Вес передатчика составляет 670 г, приемника — 680 г.
• Возможность обнаружения: от 25 мм;
• Шаг оптической оси/диаметр линзы: 20 мм/ø5 мм;
• Рабочее расстояние: от 0.1 до 9.0 м (высота обнаружения до 1260 мм) или от 0.1 до 7.0 м (высота обнаружения от 1400 мм);
• Время отклика: ON>OFF 7.6 мс, OFF>ON 47.6 мс;
• Источник света: Инфракрасный LED (850 нм);
• Режим работы: Включается при отсутствии прерываний в зоне обнаружения (исключая использование функции мутирования);
• Выход OSSD: 2 выхода для PNP и NPN, изменяется с помощью кабеля-коннектора;
• Максимальный ток нагрузки: 500 мА;
• Остаточное напряжение (во включенном состоянии): Макс. 2.5 В (при длине кабеля 7 м);
• Ток утечки: Макс. 100 мкА;
• Максимальная емкостная нагрузка: 2.2 мкФ (с сопротивлением нагрузки 100 Ом);
• Сопротивление проводки нагрузки: Макс. 2.5 Ом;
• Небезопасный выход AUX: Выход с функцией автоматического переключения PNP/NPN, макс. 50 мА;
• Выход для лампы мутирования: Подключение лампы накаливания (24 В DC, 1 до 7 Вт) или LED лампы (ток нагрузки: 10 до 300 мА);
• Вход EDM: Ток короткого замыкания 10 мА;
• Вход Wait: Ток короткого замыкания 2.5 мА;
• Защитная цепь: Защита от обратного тока, защита от короткого замыкания для каждого выхода, защита от перенапряжения для каждого выхода;
• EMI: EN55011 Class A, FCC Part15B Class A;
• Безопасность: IEC61496-1, EN61496-1, UL61496-1 (Type 4 ESPE), IEC61496-2, UL61496-2, EN61496-2 (Type 4 AOPD), IEC61508 (SIL3), EN61508 (SIL3), IEC62061 (SIL3), EN ISO13849-1: 2015 (Category 4, PLe), UL508, UL1998;
• Напряжение питания: 24 В DC +10%, -20%, пульсация (P-P) 10% или менее;
• Степень защиты корпуса: IP65/67 (IEC60529);
• Категория перенапряжения: II;
• Окружающее освещение: Лампа накаливания: макс. 5,000 люкс, Солнечный свет: макс. 20,000 люкс;
• Рабочая температура окружающей среды: от -10 до +55 °C (без замерзания);
• Температура хранения: от -25 до +60 °C (без замерзания);
• Рабочая относительная влажность: от 15 до 85 % RH (без конденсации);
• Влажность при хранении: от 15 до 95 % RH;
• Виброустойчивость: от 10 до 55 Гц, двойная амплитуда 0.7 мм, 20 циклов в каждом из направлений X, Y и Z;
• Ударопрочность: 100 м/с² (прибл. 10 G), импульс 16 мс, 1,000 раз в каждом из направлений X, Y и Z;
• Материал основного корпуса: Алюминий;
• Материал верхнего/нижнего корпуса: Литой цинк;
• Материал передней крышки: Поликарбонат, SUS304;
• Вес передатчика: 670 г;
• Вес приемника: 680 г.
