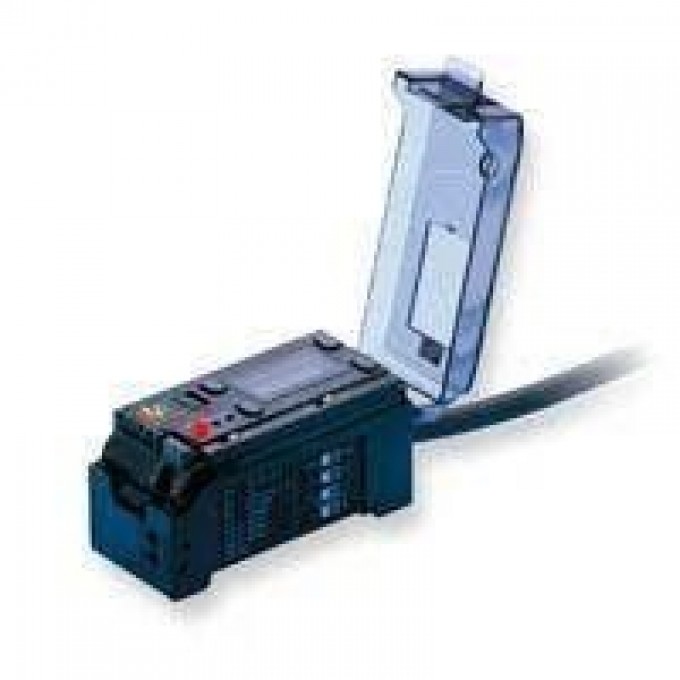

Датчик цвета KEYENCE CZ-K1 с NPN выходом и двойным источником света CZ-K1-322702

Датчик цвета Keyence CZ-K1 предназначен для точного определения цвета объектов в промышленных условиях. Модель CZ-K1 оснащена NPN выходом и использует двойной источник света: красный, зеленый и синий светодиоды, что обеспечивает высокую точность распознавания. Устройство поддерживает два режима времени отклика: 300 мкс и 1 мс, выбираемые пользователем.

Датчик имеет несколько индикаторов: красный светодиод для вывода, оранжевый для калибровки, зеленый для внешнего входа синхронизации, а также LCD дисплей для отображения коэффициента совпадения и интенсивности принимаемого света. Поддерживаются методы калибровки по одной или двум точкам. Устройство способно работать в различных режимах дифференциации (C, C+I, I) и имеет функцию таймера OFF-delay (40 мс) или без таймера.

Keyence CZ-K1 подходит для применения в автоматизированных системах контроля качества, сортировки продукции по цвету, а также в процессах, где требуется точное и быстрое распознавание оттенков. Датчик обеспечивает стабильную работу при напряжении питания от 12 до 24 В DC и потребляет не более 75 мА.

Устройство оснащено защитой от обратной полярности питания, перегрузки по току на выходе и импульсных перенапряжений. Корпус выполнен из поликарбоната, что обеспечивает устойчивость к вибрациям и ударам. Рабочая температура находится в диапазоне от -10 до +55 °C, относительная влажность — от 35 до 85 % RH.

• Модель: CZ-K1;
• Выход: NPN;
• Источник света: Красный, зеленый, синий светодиоды;
• Время отклика: 300 мкс / 1 мс (выбирается переключателем);
• Индикация: Выход (красный LED), калибровка (оранжевый LED), внешний вход синхронизации (зеленый LED), коэффициент совпадения/интенсивность света (LCD, красный/зеленый);
• Индикация ошибок: Избыточная/недостаточная интенсивность света, недостаточная разница цветов;
• Метод калибровки: 1-точечная / 2-точечная (выбирается переключателем);
• Регулировка значения допуска: Числовая установка на цифровом дисплее;
• Режим дифференциации: C mode / C + I mode / I mode (выбирается переключателем);
• Функция таймера: Таймер OFF-delay (40 мс) / Таймер OFF (выбирается переключателем);
• Выбор выхода: Совпадение (включается при совпадении цвета) / Несовпадение (включается при отличии цвета) (выбирается переключателем);
• Внешний вход синхронизации: Скорость отклика 500 мкс макс.;
• Внешний вход калибровки: Время отклика 20 мс мин.;
• Выбор зарегистрированного цвета: 8 банков (по внешнему входу), без напряжения, время отклика 20 мс мин.;
• Управляющий выход: NPN: 40 VDC макс. (100 мА макс.), остаточное напряжение 1.0 V макс.;
• Защитная цепь: Защита от обратной полярности (питание), защита от перегрузки по току (выход), поглотитель перенапряжений (выход);
• Номинальное напряжение питания: 12 до 24 VDC ±10 %, пульсации (P-P) 10 % или менее;
• Потребляемый ток: 75 мА или менее;
• Устойчивость к внешнему освещению: Лампа накаливания: 5,000 люкс макс., солнечный свет: 10,000 люкс макс.;
• Температура окружающей среды: От -10 до +55 °C (без замерзания);
• Относительная влажность: От 35 до 85 % RH (без конденсации);
• Виброустойчивость: 10 до 55 Гц, двойная амплитуда 1.5 мм, 2 часа в каждом из направлений X, Y, Z;
• Ударопрочность: 500 м/с2, 3 раза в каждом из направлений X, Y, Z;
• Материал корпуса: Поликарбонат;
• Вес: Приблизительно 115 г (включая кабель 2 м).
