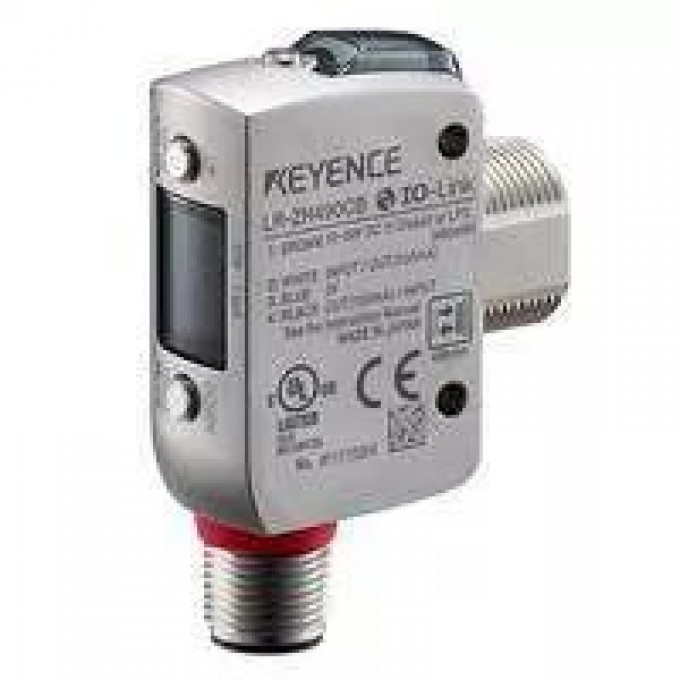

ХАРАКТЕРИСТИКИ
Shape
- M18 Threaded mount
Форма
- Резьбовое крепление M18
Рабочая температура
- 10 до +50 °C (без замерзания)
Type
- U.C.D. Function Distance based laser sensor
Environmental resistance Enclosure rating
- IP68 (IEC60529), IP69K (DIN40050-9), NEMA 4X, 6P, 13 (NEMA250), ECOLAB*3, Diversey*3
Ambient temperature
- 10 to +50 °C (No freezing)
Relative humidity
- 35 to 85 % RH (No condensation)
Material
- Case: SUS316L, Display: PES, Lens cover: PMMA with scratch-resistant coating, Packing/Connector ring: FKM, Nut: SUS316L, Lock washer: SUS304
Степень защиты
- IP68 (IEC60529), IP69K (DIN40050-9), NEMA 4X, 6P, 13 (NEMA250), ECOLAB, Diversey
Относительная влажность
- 35 до 85 % RH (без конденсации)
Response time
- 1.5 ms / 10 ms / 50 ms selectable
Rating Power voltage
- 10 to 30 VDC, including 10% ripple (P-P), Class 2 or LPS
Vibration resistance
- 10 to 55 Hz, Double amplitude 1.5 mm, 2 hours in each of the X, Y, and Z directions
Время отклика
- 1.5 мс / 10 мс / 50 мс выбираемое
Напряжение питания
- 10 до 30 В постоянного тока
Виброустойчивость
- 10 до 55 Гц, двойная амплитуда 1.5 мм, 2 часакаждой оси X, Y, Z
Light source Type
- Red laser (660 nm)
Output
- NPN/PNP selectable
Ambient light
- Incandescent lamp: 10,000 lux or less Sunlight: 20,000 lux or less at 240 mm*4 Incandescent lamp: 2,000 lux or less Sunlight: 4,000 lux or less at 490 mm*4
Тип источника света
- Красный лазер (660 нм)
Устойчивость к внешнему освещению
- Лампа накаливания: 10,000 люкс или менее; Солнечный свет: 20,000 люкс или менее (при 240 мм)
Класс лазера
- Класс 2 (IEC60825-1), Класс II (FDA (CDRH) Part1040.10)
Power consumption
- 450 mW or less (18 mA or less at 24 V, 34 mA or less at 12 V)
Потребляемая мощность
- 450 мВт или менее
Display resolution
- 1 to 5 (1 to 5 mm)
Разрешение дисплея
- 1 до 5 мм
Storage temperature
- 25 to +75 °C (No freezing)
Shock resistance
- 1,000 m/s2, 6 times in each of the X, Y, and Z directions
Температура хранения
- 25 до +75 °C (без замерзания)
Ударопрочность
- 1,000 м/с2, 6 разкаждой оси X, Y, Z
Accessories
- Instruction Manual, FDA warning/certification/identification label, Laser warning/explanation labels
Материал
- Корпус: SUS316L, Дисплей: PES, Крышка линзы: PMMA с устойчивым к царапинам покрытием, Уплотнение/Кольцо разъема: FKM, Гайка: SUS316L, Стопорная шайба: SUS304
Внешний вход
- Калибровка времени входа, остановка лазерного излучения
Тип датчика
- Лазерный датчик расстояния с функцией U.C.D
Тип выхода
- NPN/PNP выбираемый
Laser class
- Class 2 laser product (IEC60825-1) Class II Laser product (FDA (CDRH) Part1040.10)
Комплектация
- Инструкцияэксплуатации, предупреждающие/сертификационные/идентификационные этикетки FDA, предупреждающие/пояснительные этикетки о лазере
Detectable distance
- 25 to 490 mm (465 to 0)*2
Spot diameter
- Approx. o3 mm
Timer
- OFF/ON delay/OFF delay/One-shot
External input
- Input time calibration: 35 ms or more ON, 35 ms or more OFF Laser emission stop: 2 ms or more ON, 20 ms or more OFF Short-circuit current NPN: 1 mA or less/PNP: 2 mA or less
Protection circuit
- Protection against reverse power connection, output overcurrent, output surge, reverse output connection
Диаметр пятна
- Прибл. o3 мм
Таймер
- OFF/ON задержка/OFF задержка/Однократный
Схема защиты
- От обратного подключения питания, перегрузкитоку выхода, скачков напряжения выхода, обратного подключения выхода
Cable connection
- M12 connector, 4-pin
Подключение кабеля
- Разъем M12, 4-контактный
Withstand voltage
- 1,000 VAC, 50/60 Hz, 1 min
Сопротивление изоляции
- 20 МОм или более (500 В DC)
Выдерживаемое напряжение
- 1,000 В AC, 50/60 Гц, 1 мин
Управление выходом
- NPN/PNP открытый коллектор выбираемый, напряжение 30 В DC или менее, ток 100 мА или менее
Standard detectable deviation
- 25 to 170 mm: 9 mm 170 to 290 mm: 25 mm 290 to 390 mm: 40 mm 390 to 490 mm: 50 mm
Function Indicator
- 3-digit 7-segment display (white), output indicator (yellow), DATUM indicator (orange), 1 spot indicator (green)
Specifications Control output
- NPN open collector/PNP Open collector selectable, Applied voltage 30 VDC or less, Control current 100 mA or less, Residual voltage 1.2 V or less at 10 mA or less, 2 V or less at 10 to 100 mA
Output operation
- Light-ON / Dark-ON selectable
Insulation resistance
- 20 M? or more (500 VDC)
Режим работы выхода
- Light-ON / Dark-ON выбираемый
Индикация функций
- 3-разрядный 7-сегментный дисплей (белый), индикатор выхода (желтый), индикатор DATUM (оранжевый), 1 точечный индикатор (зеленый)
Диапазон детектирования
- 25 до 490 мм
Стандартное отклонение детектирования
- 25-170 мм: 9 мм; 170-290 мм: 25 мм; 290-390 мм: 40 мм; 390-490 мм: 50 мм
