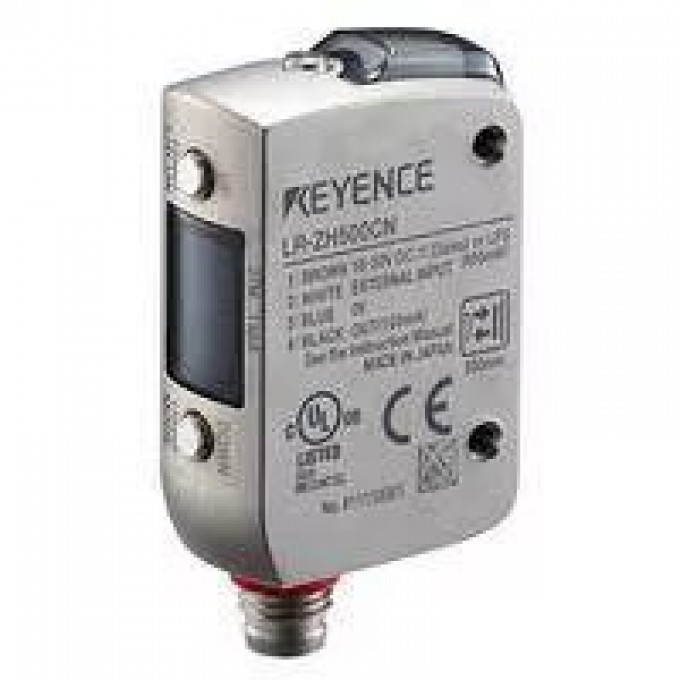

Лазерный датчик расстояния KEYENCE LR-ZH500CN NPN с разъемом M8 LR-ZH500CN-322568

Артикул: LR-ZH500CN-322568

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Особенности -

ЛазерныеРасстояния

Shape -

Rectangular

Weight -

Approx. 55 g

Форма -

Прямоугольная

Вес -

Прибл. 55 г

Рабочая температура -

10 до +50 °C (без замерзания)

Type -

U.C.D. Function Distance based laser sensor

Environmental resistance Enclosure rating -

IP68 (IEC60529), IP69K (DIN40050-9), NEMA 4X, 6P, 13 (NEMA250), ECOLAB*2, Diversey*2

Ambient temperature -

10 to +50 °C (No freezing)

Relative humidity -

35 to 85 % RH (No condensation)

Material -

Case: SUS316L, Display: PES, Lens cover: PMMA with scratch-resistant coating, Packing/Connector ring: FKM

Тип -

Лазерный датчик расстояния

Степень защиты -

IP68 (IEC60529), IP69K (DIN40050-9), NEMA 4X, 6P, 13 (NEMA250), ECOLAB, Diversey

Относительная влажность -

35 до 85 % RH (без конденсации)

Материал корпуса -

SUS316L

Response time -

1.5 ms / 10 ms / 50 ms selectable

Rating Power voltage -

10 to 30 VDC, including 10% ripple (P-P), Class 2 or LPS

Vibration resistance -

10 to 55 Hz, Double amplitude 1.5 mm, 2 hours in each of the X, Y, and Z directions

Время отклика -

1.5 мс / 10 мс / 50 мс (выбираемое)

Виброустойчивость -

10 до 55 Гц, двойная амплитуда 1.5 мм, 2 часа в каждом из направлений X, Y, Z

Light source Type -

Red laser (660 nm)

Output -

NPN

Ambient light -

Incandescent lamp: 10,000 lux or less Sunlight: 20,000 lux or less at 250 mm*3 Incandescent lamp: 2,000 lux or less Sunlight: 4,000 lux or less at 500 mm*3

Класс лазера -

Class 2 (IEC60825-1), Class II (FDA (CDRH) Part1040.10)

Power consumption -

450 mW or less (18 mA or less at 24 V, 34 mA or less at 12 V)

Потребляемая мощность -

450 мВт или менее

Display resolution -

1 to 5 (1 to 5 mm)

Разрешение дисплея -

1 до 5 мм

Storage temperature -

25 to +75 °C (No freezing)

Shock resistance -

1,000 m/s2, 6 times in each of the X, Y, and Z directions

Температура хранения -

25 до +75 °C (без замерзания)

Ударопрочность -

1,000 м/с², 6 раз в каждом из направлений X, Y, Z

Accessories -

Instruction Manual, FDA warning/certification/identification label, Laser warning/explanation labels

Внешний вход -

Калибровка времени: 35 мс ON, 35 мс OFF; Остановка излучения лазера: 2 мс ON, 20 мс OFF

Laser class -

Class 2 laser product (IEC60825-1) Class II Laser product (FDA (CDRH) Part1040.10)

Выход -

NPN

Комплектация -

Инструкцияэксплуатации, предупреждающие/сертификационные/идентификационные этикетки FDA, предупреждающие/поясняющие этикетки для лазера

Detectable distance -

35 to 500 mm (465 to 0)*1

Spot diameter -

Approx. o3 mm

Timer -

OFF/ON delay/OFF delay/One-shot

External input -

Input time calibration: 35 ms or more ON, 35 ms or more OFF Laser emission stop: 2 ms or more ON, 20 ms or more OFF Short-circuit current NPN: 1 mA or less/PNP: 2 mA or less

Protection circuit -

Protection against reverse power connection, output overcurrent, output surge, reverse output connection

Диаметр пятна -

Прибл. Ø3 мм

Таймер -

OFF/ON задержка/OFF задержка/Однократный

Диапазон обнаружения -

35 до 500 мм

Освещенность окружающей среды -

Лампа накаливания: 10,000 люкс или менее; Солнечный свет: 20,000 люкс или менее (на 250 мм)

Источник света -

Красный лазер (660 нм)

Материал крышки линзы -

PMMA с устойчивым к царапинам покрытием

Cable connection -

M8 connector, 4-pin

Принцип действия -

U.C.D. Function Distance based

Подключение -

Разъем M8, 4-контактный

Защита -

От обратного подключения питания, перегрузкитоку, скачков напряжения, обратного подключения выхода

Индикация -

3-разрядный 7-сегментный дисплей (белый), индикатор выхода (желтый), индикатор DATUM (оранжевый), 1 точечный индикатор (зеленый)

Материал дисплея -

PES

Withstand voltage -

1,000 VAC, 50/60 Hz, 1 min

Сопротивление изоляции -

20 МОм или более (500 VDC)

Выдерживаемое напряжение -

1,000 VAC, 50/60 Гц, 1 мин

Управление выходом -

NPN Открытый коллектор, 30 VDC или менее, 100 мА или менее

Standard detectable deviation -

35 to 180 mm: 9 mm 180 to 300 mm: 25 mm 300 to 400 mm: 40 mm 400 to 500 mm: 50 mm

Function Indicator -

3-digit 7-segment display (white), output indicator (yellow), DATUM indicator (orange), 1 spot indicator (green)

Specifications Control output -

NPN Open collector, Applied voltage 30 VDC or less, Control current 100 mA or less, Residual voltage 1.2 V or less at 10 mA or less, 2 V or less at 10 to 100 mA

Output operation -

Light-ON / Dark-ON selectable

Insulation resistance -

20 M? or more (500 VDC)

Стандартное отклонение обнаружения -

35-180 мм: 9 мм; 180-300 мм: 25 мм; 300-400 мм: 40 мм; 400-500 мм: 50 мм

Режим работы выхода -

Light-ON / Dark-ON (выбираемый)

Материал уплотнения/кольца разъема -

FKM

Модель -

LR-ZH500CN

ОПИСАНИЕ

Датчик Keyence LR-ZH500CN представляет собой лазерный датчик расстояния с функцией U.C.D. (Универсальное Обнаружение Цвета), предназначенный для измерения дистанции в диапазоне от 35 до 500 мм. Устройство имеет прямоугольную форму и оснащено выходом NPN, подключаемым через 4-контактный разъем M8. Источником света служит красный лазер с длиной волны 660 нм, относящийся к классу 2.

Датчик обеспечивает стандартное отклонение обнаружения от 9 мм (на расстоянии 35-180 мм) до 50 мм (на расстоянии 400-500 мм). Разрешение дисплея составляет от 1 до 5 мм. Время отклика выбирается из трех значений: 1.5 мс, 10 мс или 50 мс. Питание осуществляется от источника постоянного тока 10-30 В, а потребляемая мощность не превышает 450 мВт. Устройство оснащено 3-разрядным 7-сегментным дисплеем и индикаторами состояния.

Keyence LR-ZH500CN подходит для применения в промышленных условиях, строительстве и инженерных системах, где требуется точное и стабильное измерение расстояния. Благодаря степени защиты IP68, IP69K, NEMA 4X, 6P, 13, датчик устойчив к воздействию пыли, влаги и агрессивных сред, что обеспечивает его надежную работу в сложных условиях эксплуатации.

В комплект поставки входят инструкция по эксплуатации, предупреждающие и идентификационные этикетки FDA, а также предупреждающие и поясняющие этикетки для лазера. Корпус датчика выполнен из SUS316L, дисплей из PES, а крышка линзы из PMMA с устойчивым к царапинам покрытием. Уплотнения и кольцо разъема изготовлены из FKM.
