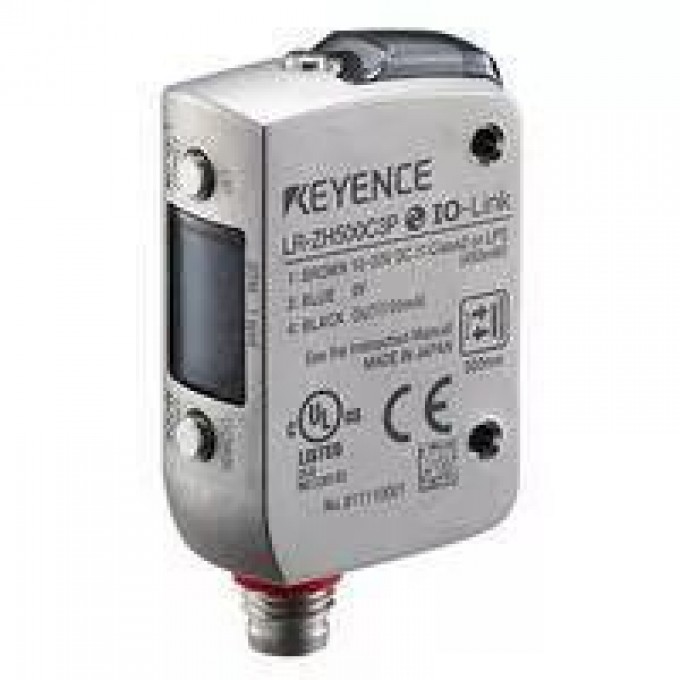

Лазерный датчик расстояния KEYENCE LR-ZH500C3P с функцией U.C.D. и PNP выходом LR-ZH500C3P-322573
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Лазерный датчик Keyence LR-ZH500C3P представляет собой прямоугольный датчик расстояния с функцией U.C.D. (User-Configurable Display), разработанный брендом Keyence. Он предназначен для точного измерения расстояний в диапазоне от 35 до 500 мм и оснащен выходом типа PNP. Устройство подключается через 3-контактный разъем M8 и использует красный лазер (660 нм) класса 2 в качестве источника света.
Датчик LR-ZH500C3P обеспечивает высокую точность измерения с разрешением дисплея от 1 до 5 мм и диаметром лазерного пятна около 3 мм. Время отклика выбирается из трех значений: 1.5 мс, 10 мс или 50 мс. Устройство оснащено 3-разрядным 7-сегментным дисплеем для индикации функций, а также индикаторами выхода, DATUM и одиночного пятна. Поддерживаются функции таймера OFF/ON delay/OFF delay/One-shot.
Датчик работает от источника питания 10 до 30 В постоянного тока и потребляет не более 450 мВт. Контрольный выход PNP с открытым коллектором рассчитан на напряжение до 30 В постоянного тока и ток до 100 мА. Устройство имеет защиту от обратного подключения питания, перегрузки по току на выходе, скачков напряжения на выходе и обратного подключения выхода. Степень защиты IP68, IP69K, NEMA 4X, 6P, 13 обеспечивает надежную работу в сложных условиях, включая воздействие агрессивных моющих средств ECOLAB и Diversey.
Рабочая температура датчика составляет от -10 до +50 °C, а температура хранения от -25 до +75 °C. Корпус выполнен из SUS316L, дисплей из PES, а крышка объектива из PMMA с устойчивым к царапинам покрытием. В комплект поставки входят инструкция по эксплуатации, предупреждающие и идентификационные этикетки FDA, а также предупреждающие и поясняющие этикетки для лазера.
• Тип: Лазерный датчик расстояния с функцией U.C.D.;
• Форма: Прямоугольная;
• Выход: PNP;
• Подключение: Разъем M8, 3-контактный;
• Диапазон обнаружения: от 35 до 500 мм;
• Стандартное отклонение обнаружения: от 9 мм (35-180 мм) до 50 мм (400-500 мм);
• Разрешение дисплея: от 1 до 5 мм;
• Диаметр пятна: Приблизительно ø3 мм;
• Время отклика: 1.5 мс / 10 мс / 50 мс (выбираемое);
• Источник света: Красный лазер (660 нм);
• Класс лазера: Class 2 (IEC60825-1), Class II (FDA (CDRH) Part1040.10);
• Индикаторы функций: 3-разрядный 7-сегментный дисплей (белый), индикатор выхода (желтый), индикатор DATUM (оранжевый), индикатор 1 пятна (зеленый);
• Таймер: OFF/ON delay/OFF delay/One-shot;
• Напряжение питания: 10 до 30 В постоянного тока;
• Потребляемая мощность: 450 мВт или менее;
• Контрольный выход: PNP открытый коллектор, 30 В постоянного тока или менее, 100 мА или менее;
• Защитные цепи: От обратного подключения питания, перегрузки по току на выходе, скачков напряжения на выходе, обратного подключения выхода;
• Режим работы выхода: Light-ON / Dark-ON (выбираемый);
• Степень защиты корпуса: IP68 (IEC60529), IP69K (DIN40050-9), NEMA 4X, 6P, 13 (NEMA250), ECOLAB, Diversey;
• Сопротивление изоляции: 20 МОм или более (500 В постоянного тока);
• Устойчивость к внешнему освещению: Лампа накаливания: 10 000 люкс или менее (при 250 мм), 2 000 люкс или менее (при 500 мм); Солнечный свет: 20 000 люкс или менее (при 250 мм), 4 000 люкс или менее (при 500 мм);
• Рабочая температура окружающей среды: от -10 до +50 °C (без замерзания);
• Температура хранения: от -25 до +75 °C (без замерзания);
• Относительная влажность: от 35 до 85 % RH (без конденсации);
• Выдерживаемое напряжение: 1 000 В переменного тока, 50/60 Гц, 1 мин;
• Виброустойчивость: 10 до 55 Гц, двойная амплитуда 1.5 мм, 2 часа в каждом из направлений X, Y и Z;
• Ударопрочность: 1 000 м/с², 6 раз в каждом из направлений X, Y и Z;
• Материал корпуса: SUS316L;
• Материал дисплея: PES;
• Материал крышки объектива: PMMA с устойчивым к царапинам покрытием;
• Материал уплотнения/кольца разъема: FKM;
• Вес: Приблизительно 55 г.
