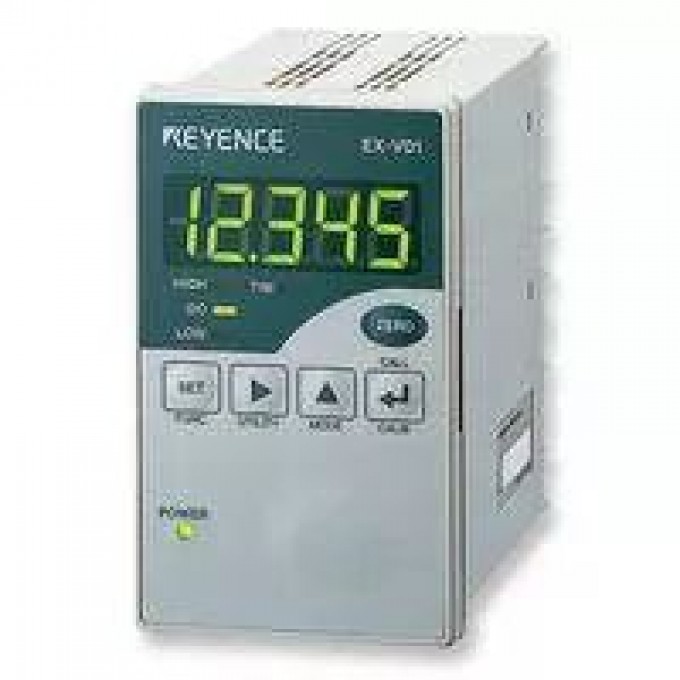

Датчик измерения KEYENCE EX-V01P Amplifier Unit PNP EX-V01P-324735

Артикул: EX-V01P-324735

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Особенность -

Измерения

Shape -

O5.4 x 18 mm Cylindrical

Environmental resistance Ambient temperature -

0 to +50 °C

Weight -

Approx. 235 g

Форма -

Цилиндрическая o5.4 x 18 мм

Вес -

Прибл. 235 г

Рабочая температура -

0 до +50 °C

Type -

Amplifier Unit PNP

Relative humidity -

35 to 85 % RH (No condensation)

Тип -

Amplifier Unit PNP

Относительная влажность -

35 до 85 % RH (без конденсации)

Measuring range -

0 to 1 mm

Display range -

19999 to +19999

Linearity -

±0.3% of F.S

Resolution (No. of averaging measurements: 64) -

0.4 µm

Sampling rate -

40000 samplings max./sec. *2

Display speed -

20 times/sec

Display power -

7-segment 2-colour LED

Over-range alarm -

±FFFF is displayed

Control input Timing input -

10 to 30 V is applied

Control output -

PNP: Applied voltage, 10 to 30 V

Controloutput Setting method -

Upper/lower 2-level setting x 4 patterns (selectable)

Control output Signal -

PNP open-collector (HIGH, GO and LOW): 100 mA max. (30 V max.)

Controloutput Response time -

0.075 ms (at maximum speed)

OFF-delay time -

60 ms (ON/OFF selectable)

Strobe output -

PNP: 100 mA max. (30 V max.), Residual voltage: 1 V max. (N.O.)

Control output Alarm output -

PNP: 100 mA max. (30 V max.), Residual voltage: 1 V max. (N.C.)

Analogue output voltage Output voltage -

±5V

Impedance -

100 ?

Response time -

0.075 ms (at maximum speed)

Temperature characteristics -

0.07% of F.S./°C *3

Major functions -

FLL, digital filter, auto zero, offset, calculation, measurement mode (15 types), judgment value memory (4 sets), decimal point shift, display digit changing, display of various errors, etc

Rating Power voltage -

24 VDC ±10 %, Ripple (P-P) 10 % or less

Current consumption -

240 mA or less

Vibration resistance -

10 to 55 Hz, Double amplitude 1.5 mm, 2 hours in each of the X, Y, and Z directions

Диапазон измерения -

0 до 1 мм

Диапазон отображения -

19999 до +19999

Линейность -

±0.3% от полной шкалы

Разрешение (при 64 усредненных измерениях) -

0.4 мкм

Скорость выборки -

40000 выборок макс./сек

Скорость отображения -

20 раз/сек

Тип дисплея -

7-сегментный 2-цветный LED

Сигнализация переполнения -

Отображается ±FFFF

Управляющий вход Timing input -

10 до 30 В

Управляющий выход -

PNP: приложенное напряжение, 10 до 30 В

Метод настройки управляющего выхода -

2-уровневая настройка верх/низ x 4 шаблона (выбираемые)

Сигнал управляющего выхода -

PNP открытый коллектор (HIGH, GO и LOW): 100 мА макс. (30 В макс.)

Время отклика управляющего выхода -

0.075 мс (на максимальной скорости)

Время задержки выключения (OFF-delay) -

60 мс (вкл/выкл выбираемо)

Строб-выход -

PNP: 100 мА макс. (30 В макс.), остаточное напряжение: 1 В макс. (Н.О.)

Выход сигнализации управляющего выхода -

PNP: 100 мА макс. (30 В макс.), остаточное напряжение: 1 В макс. (Н.З.)

Импеданс -

100 Ом

Время отклика -

0.075 мс (на максимальной скорости)

Температурные характеристики -

0.07% от полной шкалы/°C

Основные функции -

FLL, цифровой фильтр, автоноль, смещение, расчет, режим измерения (15 типов), память значений (4 набора), сдвиг десятичной точки, изменение разрядности дисплея, отображение различных ошибок и т.д

Потребляемый ток -

240 мА или менее

Виброустойчивость -

10 до 55 Гц, двойная амплитуда 1.5 мм, 2 часа в каждом из направлений X, Y и Z

Модель -

EX-V01PEX-V01P*1

Аналоговое выходное напряжение -

С питанием в диапазоне 5 В

ОПИСАНИЕ

Датчик измерения Keyence EX-V01P является усилительным блоком (Amplifier Unit) с PNP-выходом, предназначенным для высокоточных измерений. Устройство произведено брендом Keyence и имеет цилиндрическую форму с размерами ø5.4 x 18 мм. Датчик обеспечивает диапазон измерения от 0 до 1 мм и отображает данные в диапазоне от -19999 до +19999. Он характеризуется линейностью ±0.3% от полной шкалы и разрешением 0.4 мкм при 64 усредненных измерениях.

Технические параметры включают максимальную частоту дискретизации 40000 выборок в секунду и скорость отображения 20 раз в секунду. Для визуализации данных используется 7-сегментный двухцветный светодиодный дисплей. Устройство оснащено функциями сигнализации о выходе за пределы диапазона (отображение ±FFFF). Управляющие входы и выходы работают при напряжении от 10 до 30 В. Управляющий выход PNP имеет открытый коллектор с максимальным током 100 мА и временем отклика 0.075 мс.

Датчик Keyence EX-V01P подходит для применения в промышленных, строительных и инженерных системах, где требуется стабильная работа и точные измерения. Он обеспечивает надежную работу при высоких нагрузках, что подтверждается отзывами пользователей. Устройство оснащено такими функциями, как FLL, цифровой фильтр, автоноль, смещение, различные режимы измерения (15 типов) и память значений.

Питание датчика осуществляется от источника 24 В постоянного тока с допуском ±10% и пульсацией не более 10%. Потребляемый ток составляет не более 240 мА. Устройство рассчитано на работу при температуре окружающей среды от 0 до +50 °C и относительной влажности от 35 до 85% без конденсации. Датчик обладает виброустойчивостью от 10 до 55 Гц с двойной амплитудой 1.5 мм в течение 2 часов по каждой из осей X, Y, Z. Вес устройства составляет приблизительно 235 г.
