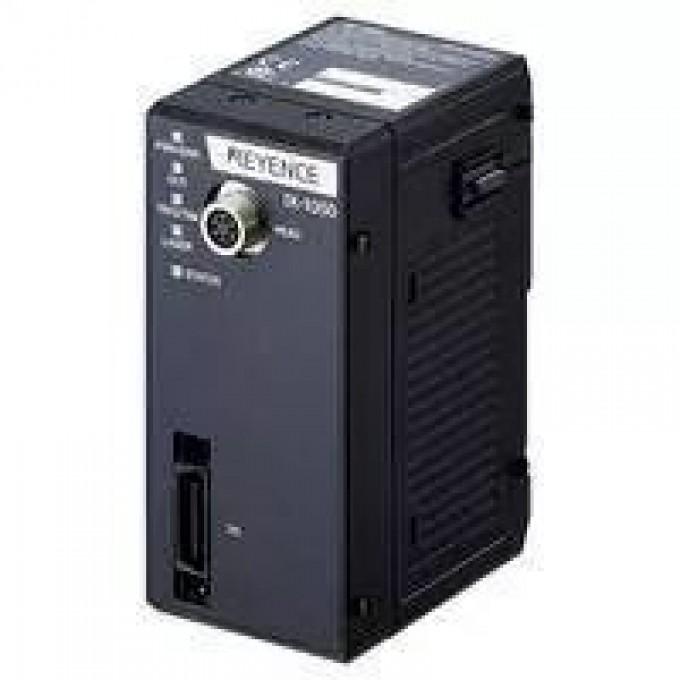

Датчик измерения KEYENCE IX-1050 расширительный блок IX-1050-324820
Артикул: IX-1050-324820
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Weight
- Approx. 190 g
Вес
- Прибл. 190 г
Material
- Main unit case: PC / Power connector: PA, POM / Analogue output connector: PA, POM / I/O connector: PA / Head connector: Zinc + Ni plating, PA/Ethernet connector: Copper alloy + Ni plating / Rear heat sink: Aluminium / Main unit rear DIN rail fixing tab: POM / Nameplate: PC
Рабочая температура окружающей среды
- 0 до +50°C (без замерзания)
Display range
- ±999.99 to ±999 mm (with 4 selectable steps)*1
Current consumption
- Max. 1.9 A or less (With main unit only: 0.8 A or less, With unit expansion: 1.9 A or less) (Excluding output load) *6
Диапазон отображения
- ±999.99 до ±999 мм (4 выбираемых шага)
Напряжение питания
- Подается от основного блока
Потребляемый ток
- Макс. 1.9 А или менее (только с основным блоком: 0.8 А или менее, с расширительным блоком: 1.9 А или менее) (Исключая выходную нагрузку)
Output
- Open collector output, NPN/PNP switchable, N.O./N.C. switchable For open collector NPN output: Maximum rating of 26.4 V, 50 mA (20 mA when linked to an expansion unit), residual voltage of 1.5 V or less For open collector PNP output: Maximum rating of 26.4 V, 50 mA (20 mA when linked to an expansion unit), residual voltage of 2 V or less
Operating ambient humidity
- 35 to 85% RH (No condensation)
Рабочая влажность окружающей среды
- 35 до 85% RH (без конденсации)
Материал
- Корпус основного блока: ПК / Разъем питания: PA, POM / Разъем аналогового выхода: PA, POM / Разъем ввода/вывода: PA / Разъем головки: Цинк + никелирование, PA / Разъем Ethernet: Медный сплав + никелирование / Задний радиатор: Алюминий / Задний фиксатор DIN-рейки основного блока: POM / Табличка: ПК
Output Number of outputs
- 10 (OUT1 to OUT10)
Количество выходов
- 10 (OUT1 до OUT10)
Выход
- Выход с открытым коллектором, переключаемый NPN/PNP, переключаемый N.O./N.C. Для выхода NPN с открытым коллектором: максимальный рейтинг 26.4 В, 50 мА (20 мА при подключении к расширительному блоку), остаточное напряжение 1.5 В или менее. Для выхода PNP с открытым коллектором: максимальный рейтинг 26.4 В, 50 мА (20 мА при подключении к расширительному блоку), остаточное напряжение 2 В или менее
Function
- Enable by assigning the optional functions Assignable functions: Total judgement result (All OK, Any OK/NG), run, busy, error, position adjustment result, tilt correction result, Monochromatic detection / Height detection tool result (OK/NG), Height / height difference / Max./Min. / calculation tool result (OK/NG/HIGH/LO), Alarm
Ethernet Standard
- Not available
Количество программ
- 32
Количество входов
- 8 (IN1 до IN8)
Environmental resistance Operating ambient temperature
- 0 to +50°C (No freezing)
Минимальная единица отображения
- 10 мкм
Функции входов
- Включаются путем назначения опциональных функций: Общий результат оценки (Все ОК, Любой ОК/НГ), запуск, занято, ошибка, результат регулировки положения, результат коррекции наклона, результат инструмента монохроматического обнаружения / обнаружения высоты (ОК/НГ), результат инструмента высоты / разницы высот / макс./мин. / расчета (ОК/НГ/ВЫСОКО/НИЗКО), сигнализация
Тип блока
- Расширительный блок
Input
- Non-voltage input/voltage input is switchable For non-voltage input: ON voltage 2 V or lower, OFF current 0.1 mA or lower, ON current 2 mA (short circuit) For voltage input: Maximum input rating 26.4 V, ON voltage 18 V or higher, OFF current 0.2 mA or lower, ON current 2 mA (for 24 V)
Вход
- Переключаемый беспотенциальный вход/вход напряжения. Для беспотенциального входа: напряжение ВКЛ 2 В или ниже, ток ВЫКЛ 0.1 мА или ниже, ток ВКЛ 2 мА (короткое замыкание). Для входа напряжения: максимальный входной рейтинг 26.4 В, напряжение ВКЛ 18 В или выше, ток ВЫКЛ 0.2 мА или ниже, ток ВКЛ 2 мА (для 24 В)
Main unit / expansion unit
- Expansion unit
Display Min. display unit
- 10 µm*1
Tools Scan mode
- Height, Height difference, Max./Min., Height difference calculation, Thickness calculation, Height detection, Monochromatic detection, Position adjustment (Max. number of settings) Detection: 16 tools, Position adjustment: 1 tool*2
Line mode
- Average count, Laser position adjustment, Timing input, Head tilt correction (fixed only), Ambient light removal for measurement, HOLD function, Alarm setting, Measurement method (Ave./Max./Min.)
Other functions Common
- ZERO/offset, Operating threshold adjustment, 2-point calibration, Measurement direction, Position correction NG measurement, Zero/offset recording, Capture mode (HDR) Sensor date/time Information addition, N.O./N.C. switching, I/O monitor, Automatic brightness adjustment, Lighting (ON/OFF), Total judgement conditions, NPN/PNP switching, Simultaneous main unit/expansion unit input, Light interference prevention, Security
Scan mode
- Measurement range, Measurement position (small/standard/large), Measurement mode, Measurement noise elimination, Imaging mode (high gain), Tilt correction (fixed or real-time correction), Glare removal, Trigger input (internal/external), Trigger interval, Trigger delay, Trigger error, Monochrome histogram, Fixed reference area, Mask outline, Rotation range
Input Number of inputs
- 8 (IN1 to IN8)
Analogue voltage output
- Not available
Number of programs
- 32
Statistical information
- Scan mode: Measured value / Degree of similarity (Max., Min., Ave.), Processing time (Latest, Max., Min., Ave.), Count (Number of OKs / Number of NGs / Number of triggers) Line mode: Measured value / Degree of similarity (Max., Min., Ave.), Count (Number of OKs / Number of NGs / Number of triggers) *1*3
Detection history Saved history
- 100*4
Save conditions
- Selectable from NG only / All*4
Interface compatibility
- CC-Link / DeviceNetTM / EtherNet/IPTM / EtherCAT? / RS-232C / BCD / PROFINET / PROFIBUS / TCP/IP output*5
Number of connectible units
- Main units: 1, Expansion units: 1, Communication units (DL): 1
Ratings Power voltage
- Supplied from main unit
Общие функции
- ZERO/смещение, регулировка рабочего порога, 2-точечная калибровка, направление измерения, коррекция положения NG измерения, запись нуля/смещения, режим захвата (HDR) Добавление информации о дате/времени датчика, переключение N.O./N.C., монитор ввода/вывода, автоматическая регулировка яркости, освещение (ВКЛ/ВЫКЛ), общие условия оценки, переключение NPN/PNP, одновременный ввод основного/расширительного блока, предотвращение световых помех, безопасность
Функции режима сканирования
- Диапазон измерения, положение измерения (малое/стандартное/большое), режим измерения, устранение шумов измерения, режим изображения (высокое усиление), коррекция наклона (фиксированная или в реальном времени), удаление бликов, триггерный вход (внутренний/внешний), интервал триггера, задержка триггера, ошибка триггера, монохромная гистограмма, фиксированная опорная область, контур маски, диапазон вращения
Аналоговый выход напряжения
- Недоступен
Статистическая информация
- Режим сканирования: измеренное значение / степень сходства (макс., мин., средн.), время обработки (последнее, макс., мин., средн.), счетчик (количество ОК / количество НГ / количество триггеров). Режим линии: измеренное значение / степень сходства (макс., мин., средн.), счетчик (количество ОК / количество НГ / количество триггеров)
История обнаружения
- 100 сохраненных записей
Совместимость интерфейсов
- CC-Link / DeviceNetTM / EtherNet/IPTM / EtherCAT? / RS-232C / BCD / PROFINET / PROFIBUS / TCP/IP выход
Количество подключаемых блоков
- Основные блоки: 1, Расширительные блоки: 1, Коммуникационные(DL): 1
Режимы сканирования
- Высота, разница высот, макс./мин., расчет разницы высот, расчет толщины, обнаружение высоты, монохроматическое обнаружение, регулировка положения (16 инструментов обнаружения, 1 инструмент регулировки положения)
Режимы линии
- Усреднение, регулировка положения лазера, вход синхронизации, коррекция наклона головки (только фиксированная), удаление внешнего освещения для измерения, функция HOLD, настройка сигнализации, метод измерения (среднее/макс./мин.)
Условия сохранения
- Выбирается из Только НГ / Все
Ethernet стандарт
- Недоступен
Особенность
Модель
- IX-1050
ОПИСАНИЕ
Датчик измерения Keyence IX-1050 представляет собой расширительный блок, предназначенный для использования в составе измерительных систем Keyence. Устройство обеспечивает минимальную единицу отображения в 10 мкм и диапазон отображения от ±999.99 до ±999 мм с четырьмя выбираемыми шагами. Поддерживает различные режимы сканирования, включая измерение высоты, разницы высот, максимальных/минимальных значений, а также обнаружение высоты и монохроматическое обнаружение.
Функционал датчика включает в себя 16 инструментов обнаружения и 1 инструмент регулировки положения в режиме сканирования. В линейном режиме доступны такие функции, как усреднение, регулировка положения лазера, коррекция наклона головки и удаление внешнего освещения. Устройство оснащено 8 входами, которые могут быть настроены как беспотенциальные или с напряжением, и 10 выходами с открытым коллектором, переключаемыми NPN/PNP.
Keyence IX-1050 подходит для применения в промышленных условиях, где требуется точное и стабильное измерение. Он может использоваться в системах контроля качества, автоматизированных производственных линиях и для мониторинга различных параметров в инженерных системах. Устройство обеспечивает надежную работу при температурах от 0 до +50°C и влажности от 35 до 85% RH без конденсации.
Питание расширительного блока осуществляется от основного блока. Максимальное потребление тока составляет 1.9 А. Корпус выполнен из поликарбоната, а разъемы из различных полимеров и сплавов, что обеспечивает долговечность и устойчивость к внешним воздействиям. Вес устройства составляет приблизительно 190 грамм.
