ХАРАКТЕРИСТИКИ
Рабочая температура
- 0 до +35 °C
Ambient temperature
- 0 to +35 °C
Relative humidity
- 35 to 85 % RH (No condensation)
Тип

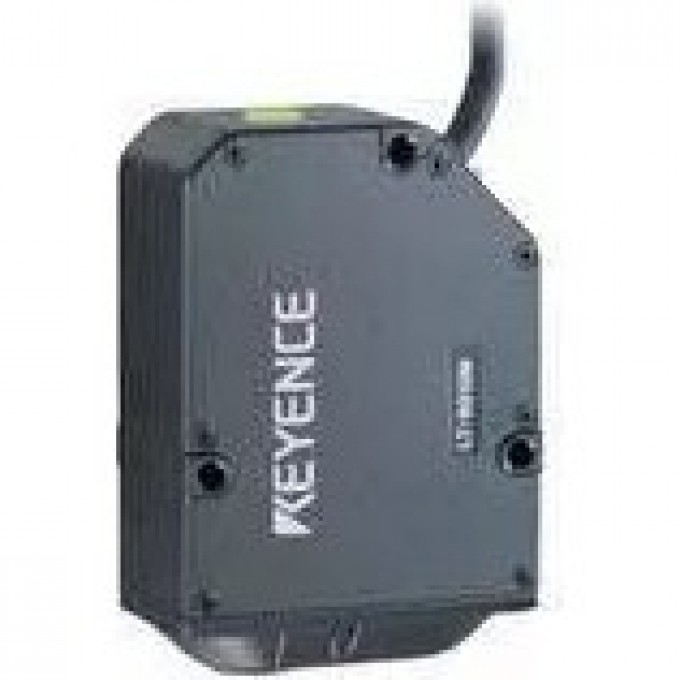

- Лазерный датчик измерения
Относительная влажность
- 35 до 85 % RH (без конденсации)
Display range
- ±9,999.99 µm, ±999,999 µm2, 9,999.99 °
Linearity
- ±0.5 % of F.S.*1
Strobe output
- NPN open collector output*6
Rating Power voltage
- 100 to 240 VAC ±10 %, 50/60 Hz
Диапазон измерения
- ±0.3 мм
Диапазон отображения
- ±9,999.99 мкм, ±999,999 мкм², 9,999.99 °
Линейность
- ±0.5 % от F.S
Строб-выход
- NPN выход с открытым коллектором
Напряжение питания
- 100 до 240 В переменного тока ±10 %, 50/60 Гц
Reference distance
- 6 mm
Light source Type
- Red semiconductor laser
Output
- 170 µW (IEC 60825-1) /3.0 µW (FDA (CDRH) Part 1040.10)
Sampling cycle
- 640 µs to 356 ms (14 steps)*2
Ambient light
- Incandescent lamp/fluorescent lamp: 10,000 lux max
Эталонное расстояние
- 6 мм
Тип источника света
- Красный полупроводниковый лазер
Цикл выборки
- 640 мкс до 356 мс (14 шагов)
Video output
- NTSC compliant (PIN connector)
RS-232C interface
- Measured data output and control I/O (Selectable up to baud rate 115200 bps.)
Видеовыход
- Совместим с NTSC (PIN-разъем)
Интерфейс RS-232C
- Выход измеренных данных и управление I/O (скорость до 115200 бит/с)
Аналоговый выход
- ±10 В x 2 выхода, выходное сопротивление: 100 Ом
Overvoltage category
- II
Класс лазера
- Class IIa (FDA (CDRH) Part 1040.10), Class 1 (IEC 60825-1)
Категория перенапряжения
- II
Power consumption
- 110VA or less
Потребляемая мощность
- 110 ВА или менее
Laser class
- Class IIa Laser Product (FDA (CDRH) Part 1040.10) Class 1 Laser Product (IEC 60825-1)
Окружающее освещение
- Лампа накаливания/люминесцентная лампа: макс. 10,000 люкс
Environmental resistance Pollution degree
- 2
Spot diameter
- Approx. o2 µm
Диаметр пятна
- Прибл. o2 мкм
Measurement range
- ±0.3 mm
Timing input
- Non-voltage input
Вход синхронизации
- Беспотенциальный вход
Stability output
- NPN open collector output
Выход стабильности
- NPN выход с открытым коллектором
Display cycle
- 10 times/sec.*4
Цикл отображения
- 10 раз/сек
Минимальная отображаемая единица
- 0.1 мкм, 1 мкм², 0.01 °
Общие функции
- Накопление интенсивности света, микроскоп (только LT-9501H, LT-9501HSO (5654)), оценка допуска, регистрация 8 программ, калибровка, усреднение, режимы удержания, авто-ноль, выбор языка интерфейса
Выходная мощность лазера
- 170 мкВт (IEC 60825-1) / 3.0 мкВт (FDA (CDRH) Part 1040.10)
Program switching input
- Non-voltage input x 3 inputs
Вход переключения программ
- Беспотенциальный вход x 3 входа
Scan width/interval
- 0 to 1,100 µm (6 steps) /1 to 10 µm (4 steps)
Display Minimumdisplayable unit
- 0.1 µm*3, 1 µm2, 0.01 °
Microscope function
- Available
Terminal block Analogue output
- ±10 V x 2 outputs, output impedance: 100 ?
Monitor dedicated power supply
- 24 VDC*5
Binary mode Binary output
- Measured data output (21 bits), OUT1/OUT2/PROFILE selectable NPN open collector output*6
Binary selection input
- Non-voltage input*6
Laser remote input
- Non-voltage input
Microscope function Function presence/absence
- Compatible
Field of view
- 1.3 mm x 1.05 mm
Illumination light source
- Infrared LED (wavelength: 870 nm)
Main functions Displacement mode
- Distance measurement, Transparent objectthickness measurement, Angle measurement,Relative angle measurement, Surface selection,Dark-out, Mask, Trend graph display, and Scanwidth/interval change*7
Profile mode
- Area selection (Average, Maximum, Minimum, Maximum-to-minimum, Area) Area calculation, Scan width/interval change, Dark-out, Smoothing, Averaging, and Profile data output*8
Common
- Light intensity accumulation, Microscope (LT-9501H, LT-9501HSO (5654) only), Tolerance judgement, 8-program registration, Calibration, Averaging, Hold modes, Auto-zero, and interface language selection
Temperature characteristics (20 to 30°C)
- ±0.5% of F.S
Ширина/интервал сканирования
- 0 до 1,100 мкм (6 шагов) / 1 до 10 мкм (4 шага)
Функция микроскопа
- Доступна
Выход бинарного режима
- Выход измеренных данных (21 бит), OUT1/OUT2/PROFILE выбираемый NPN выход с открытым коллектором
Вход выбора бинарного режима
- Беспотенциальный вход
Вход дистанционного управления лазером
- Беспотенциальный вход
Поле зрения микроскопа
- 1.3 мм x 1.05 мм
Источник подсветки микроскопа
- Инфракрасный светодиод (длина волны: 870 нм)
Основные функции (режим смещения)
- Измерение расстояния, толщины прозрачных объектов, угла, относительного угла, выбор поверхности, затемнение, маска, отображение трендового графика, изменение ширины/интервала сканирования
Основные функции (режим профиля)
- Выбор области (среднее, максимальное, минимальное, разница между максимумом и минимумом, площадь), расчет площади, изменение ширины/интервала сканирования, затемнение, сглаживание, усреднение, вывод данных профиля
Температурные характеристики (20 до 30°C)
- ±0.5% от F.S
