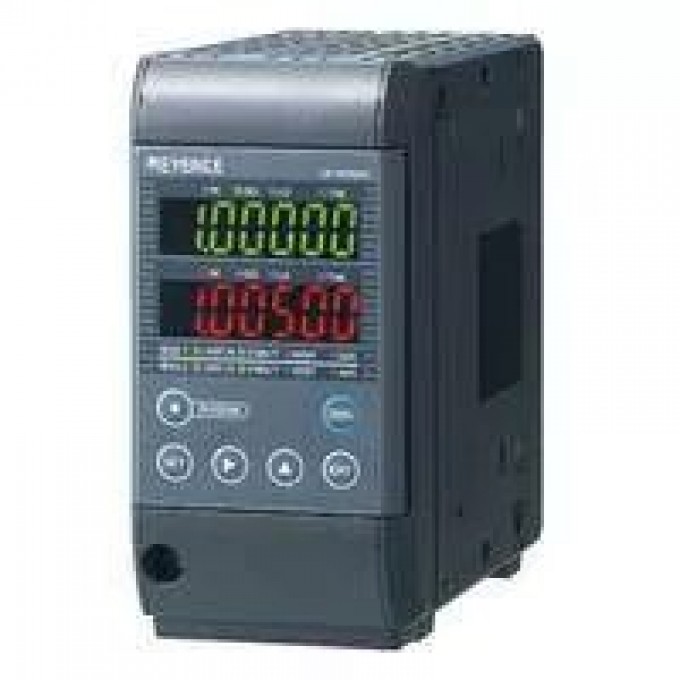

ХАРАКТЕРИСТИКИ
Environmental resistance Ambient temperature
- When one or less head expansion unit is connected: 0 to +50 °C. When two or more head expansion units are connected: 0 to +40 °C
Температура окружающей среды
- 0 до +50 °C (≤1 блок расширения) / 0 до +40 °C (≥2 блока расширения)
Relative humidity
- 35 to 85 % RH (No condensation)
Тип
- Основной контроллер
Относительная влажность
- 35 до 85 % RH (без конденсации)
Display range
- LK-HD500: ±999.999 µm to ±9,999.99 mm (7 settings selectable)
Диапазон отображения
- ±999.999 мкм до ±9,999.99 мм (7 настроек) (для LK-HD500)
Напряжение питания
- 24 В DC ±10 %
RS-232C interface
- Baud rate: 9,600 to 115,200 bps Data length: 8 bits, Stop bit length: 1 bit, Parity: None/even/odd
Интерфейс RS-232C
- Скорость передачи: 9,600 до 115,200 бит/с, длина данных: 8 бит, стоп-бит: 1 бит, четность: нет/четная/нечетная
Выход сигнализации
- NPN с открытым коллектором
Минимальная единица отображения
- 0.001 мкм (для LK-HD500)
Alarm output
- NPN open-collector output
Display cycle
- LK-HD500: Approx. 10 times/sec
Maximum current consumption
- 0.6 A or less with 1 head/3.5 A or less with 12 heads
Analogue current output
- 4 to 20 mA, Maximum load resistance: 350 ?
Аналоговый выход напряжения
- ±10 В, выходное сопротивление: 100 Ом
Аналоговый выход тока
- 4 до 20 мА, максимальное сопротивление нагрузки: 350 Ом
No. of connectable sensor heads
- 2
Частота обновления дисплея
- Прибл. 10 раз/сек. (для LK-HD500)
Интерфейс Ethernet
- 100Base-TX/10Base-T
Интерфейс USB
- Совместим с USB 2.0 Hi-Speed
Power supply Power supply voltage
- 24 VDC ±10 %
Максимальное потребление тока
- 0.6 А (с 1 головкой) / 3.5 А (с 12 головками)
Display Minimum display unit
- LK-HD500: 0.001 µm
Количество подключаемых головок датчика
- 2
Expansion connector Timing input
- Non-voltage input
USB interface
- USB 2.0 Hi-Speed compliant*5
PLC-Link
- Поддерживаемые ПЛК: Mitsubishi Electric MELSEC iQ-R, iQ-F, Q, L, FX Series
Laser remote input
- Non-voltage input
Вход дистанционного управления лазером
- Беспотенциальный вход
Timing 1 input
- Non-voltage input*3
Ethernet interface
- 100Base-TX/10Base-T*6
Разъем расширения
- Блок CC-Link (LK-CC100) или DeviceNetTM (LK-DN100)
Sensor head compatibility
- Compatible
Display interface Display port
- Either the display unit (LK-HD500) or dedicated touch panel (LK-HD1001) can be connected
Terminal block Analogue output voltage
- ±10 V output, Output impedance: 100 ?
No. of analogue outputs
- 2
EtherNet/IPTMinterface
- Cyclic communication (implicit messaging) Message communication (explicit messaging) : UCMM and Class3 Number of connections: 32 Complies with conformance test version CT14*7
Head expansion unit connector
- Up to 10 head expansion units can be connected to one main controller
Expansion unit connector
- Either of the CC-Link unit (LK-CC100) or DeviceNetTM unit (LK-DN100) can be connected
Количество аналоговых выходов
- 2
Вход TIMING 1
- Беспотенциальный вход
Вход TIMING (разъем расширения)
- Беспотенциальный вход
Separate type
- LK-G5001/LK-HD500
Светодиодный индикатор
- LASER ON
Интерфейс EtherNet/IPTM
- Циклическая связь, сообщение (UCMM и Class3), 32 подключения, соответствует CT14
Laser control input
- Non-voltage input*4
Совместимость с головками датчика
- Совместим
Порт дисплея
- Блок дисплея (LK-HD500) или сенсорная панель (LK-HD1001)
Вход управления лазером
- Беспотенциальный вход
Разъем расширения головки
- До 10 блоков расширения головок
